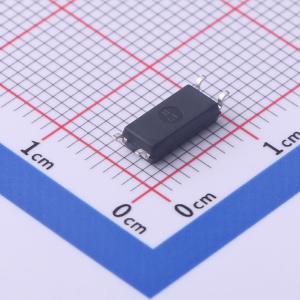

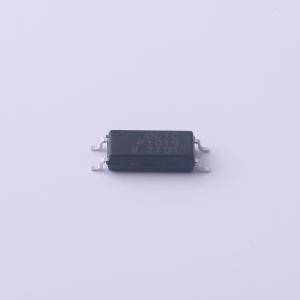

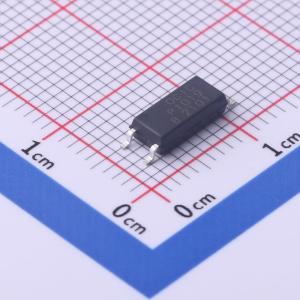

温馨提醒：图片仅供参考，商品以实物为准
CYTLP1019(B-TP)
DC输入 隔离电压(rms):5000V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CYTLP1019是一块小外形的贴片光电耦合器件，适合表面贴装生产。CYTLP1019是由一个砷化镓发光二极管和一个光电晶体管组成的光电耦合器，适用于高密度表面贴装应用，如可编程控制器等。
- 品牌名称
- OCIC(卓睿科)
- 商品型号
- CYTLP1019(B-TP)
- 商品编号
- C2836431
- 商品封装
- SOP-4-2.54mm
- 包装方式
- 编带
- 商品毛重
- 0.232克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 100mV@1mA,20mA | |
| 上升时间(tr) | 3us@2mA,100Ω | |
| 下降时间 | 4us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 400% | |
| 正向电流(If) | 50mA |
商品概述
CYTLP1019是一块小外形的贴片光电耦合器件，适合表面贴装生产。CYTLP1019是由一个砷化镓发光二极管和一个光电晶体管组成的光电耦合器，适用于高密度表面贴装应用，如可编程控制器等。
商品特性
- 电流转换比 (CTR)范围：50~600%（IF = 5mA，VCE = 5V）
- 输入 - 输出隔离电压（Viso = 5000Vrms）
- 集电极 - 发射极击穿电压 BVCEO > 80V
- 工作温度：-55~110°C
- 8mm长爬电距离
- UL认证（NO.:E497745）
- 符合EU REACH和RoHS
应用领域
- 开关电源，智能电表
- 工业控制，测量仪器
- 办公设备，比如复印机
- 家用电器，比如空调、风扇、热水器等
