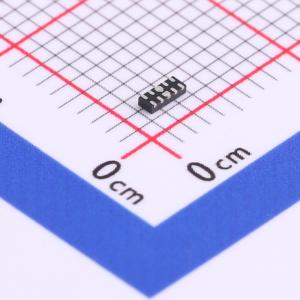

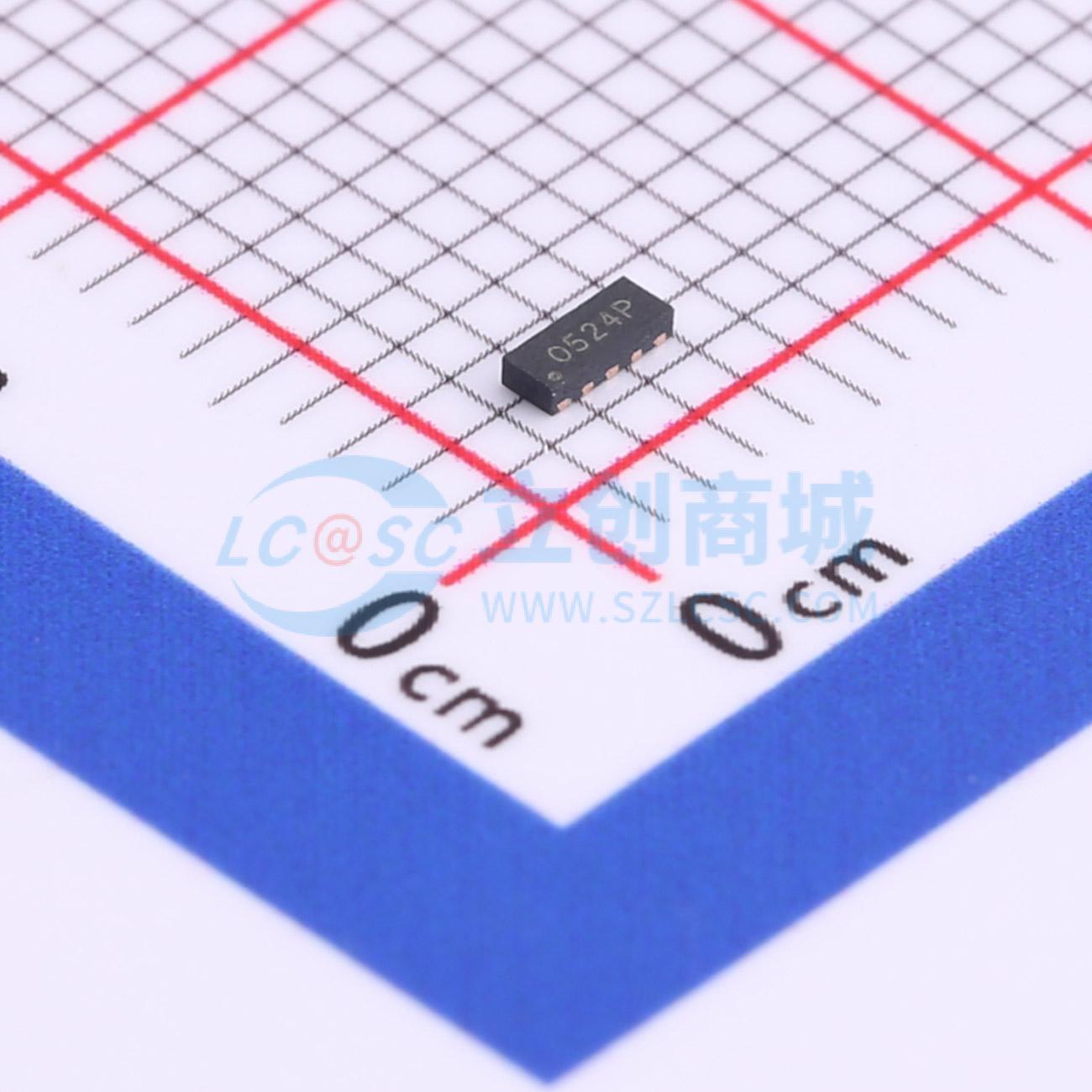

温馨提醒：图片仅供参考，商品以实物为准
ESD5304D-TP
ESD 5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：70瓦峰值脉冲功率(8/20微秒)。保护两条或四条I/O线。低电容:典型值0.3pF(I/O到I/O)。低工作电压:5V。符合RoHS标准。IEC61000 4 2(ESD):空气放电±20kV,接触放电±15kV。应用：高清多媒体接口(HDMI)。数字视频接口(DVI)
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- ESD5304D-TP
- 商品编号
- C2835427
- 商品封装
- DFN2510-10
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 13V | |
| 峰值脉冲功率(Ppp) | 70W@8/20us | |
| 击穿电压 | 7.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10nA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.3pF |
商品特性
- 70瓦峰值脉冲功率(8/20微秒)
- 保护两条或四条I/O线路
- 低电容：典型值0.3pF（I/O到I/O）
- 低工作电压：5V
- 符合RoHS标准
- IEC61000-4-2（静电放电） ±20kV（空气），±15kV（接触）
- IEC61000-4-4（电快速瞬变脉冲群） 40A（5/50ns）
- IEC61000-4-5（雷击） 5A(8/20μs)
- 超低泄漏：纳安级别
- UL可燃性分类等级94V-0
- 湿度敏感度：符合J-STD-020的3级
应用领域
- 高清多媒体接口（HDMI）
- 数字视频接口（DVI）
- 统一显示接口（UDI）
- MDDI端口
- PCI Express串行ATA
