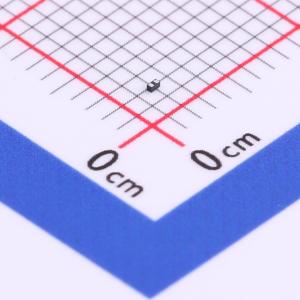

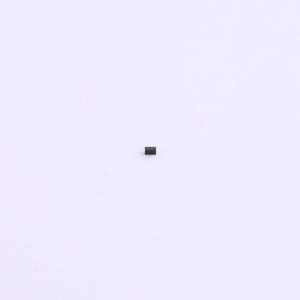

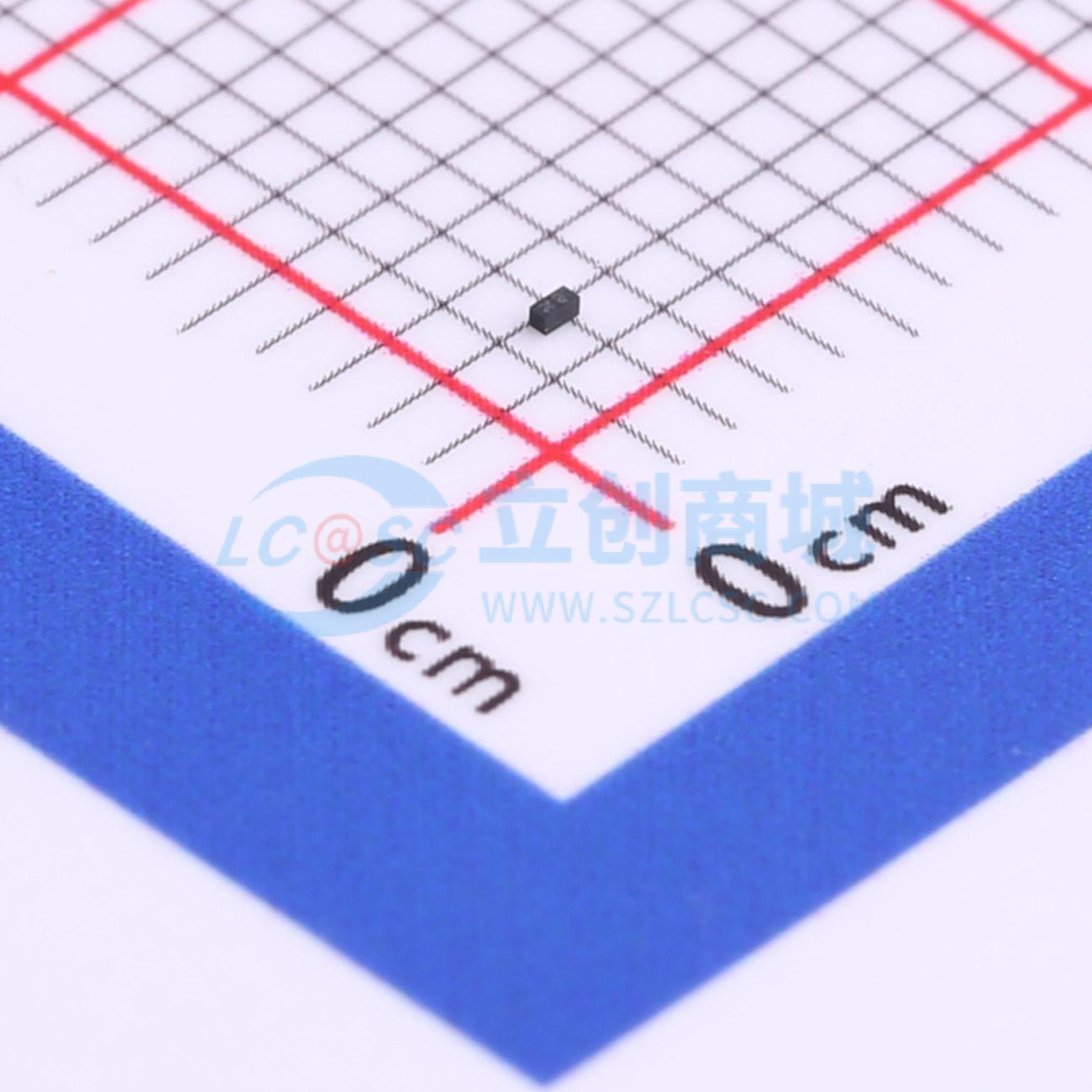

温馨提醒：图片仅供参考，商品以实物为准
ESD3V3B15G-0201
ESD 3.3V截止 峰值浪涌电流：10A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 这款静电放电(ESD)为电压敏感部件提供保护。绝佳的箱位功能、低泄漏和快速响应时间为接触ESD的设计提供了业内最佳的保护。由于尺寸小，因此适用于智能手机、智能手表或板空间非常宝贵的其它许多便携式/可穿戴应用.
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- ESD3V3B15G-0201
- 商品编号
- C2835433
- 商品封装
- DFN0603-2
- 包装方式
- 编带
- 商品毛重
- 0.008克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 11V | |
| 峰值脉冲电流(Ipp) | 10A@8/20us | |
| 峰值脉冲功率(Ppp) | 110W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 4.3V | |
| 反向电流(Ir) | 70nA | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品特性
- 超小封装：0.6x0.3x0.3mm
- 超低电容：典型值15pF
- 超低泄漏：纳安级别
- 低工作电压：±3.3V
- 低钳位电压
- 双引脚无引线封装
- 符合以下标准：
- IEC 61000-4-2（静电放电）抗扰度测试 空气放电：±30kV 接触放电：±30kV
- IEC61000-4-5（雷击）10A（8/20μs）
- 这些是无铅器件
- 典型响应时间<1 ns
应用领域
- 手机及配件
- 个人数字助理
- 笔记本电脑和手持设备
- 便携式仪器
- 数码相机
- 外设
