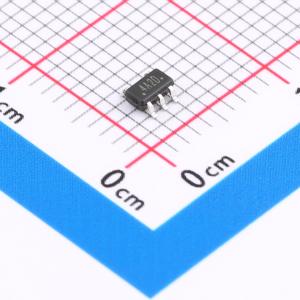

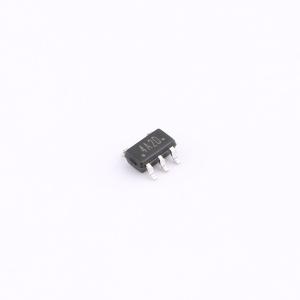

温馨提醒：图片仅供参考，商品以实物为准
4A2D
500mA LDO稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FM6211 系列是以CMOS 工艺制造的高精度，高纹波抑制比，低噪音，超快响应低压差线性稳压器。内置固定的参考电压源，误差修正电路，限流电路，相位补偿电路以及低内阻的MOSFET，达到高纹波抑制，低输出噪音，超快响应低压差的性能。兼容体积比钽电容更小的陶瓷电容，而且不需使用0.1μF的By-pass电容，更能节省空间。
- 品牌名称
- FM(富满)
- 商品型号
- 4A2D
- 商品编号
- C2832127
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
- 立创商城设计参考
- LDO-(1)电源输入7V以内-(2)输出0.1A~1A方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 6V | |
| 输出电压 | 3.3V | |
| 输出电流 | 500mA | |
| 电源纹波抑制比(PSRR) | 70dB@(1kHz) | |
| 压差 | 100mV@(100mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 50uA | |
| 噪声 | 50uVrms | |
| 特性 | 带使能 | |
| 工作温度 | -40℃~+85℃ | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
FM6211 系列是以CMOS 工艺制造的高精度，高纹波抑制比，低噪音，超快响应低压差线性稳压器。内置固定的参考电压源，误差修正电路，限流电路，相位补偿电路以及低内阻的MOSFET，达到高纹波抑制，低输出噪音，超快响应低压差的性能。兼容体积比钽电容更小的陶瓷电容，而且不需使用0.1μF的By-pass电容，更能节省空间。高速响应特性能应付负载电流的波动，特别适合使用于手持及射频产品上。通过控制芯片上的CE 脚可将输出关断，在关断后的功耗只有1μA 以下。
商品特性
- 最大输出电流：500mA（VIN = 5V，VOUT = 3.3V）
- 低压差：100mV@Iour = 100mA
- 工作电压范围：2V ~ 6.0V
- 输出电压范围：1.2V ~ 5.0V
- 高输出精度：±2%
- 低静态电流：50μA（TYP.）
- 关断电流：0.1μA（TPY.）
- 高纹波抑制比：70dB@1kHz
- 低输出噪声：50μVrms
- 输入稳定性好：0.05%（TYP.）
- 封装形式：SOT23-5
应用领域
- 手机
- 无绳电话设备
- 照相机
- 蓝牙及其他射频产品
- 基准电压源
