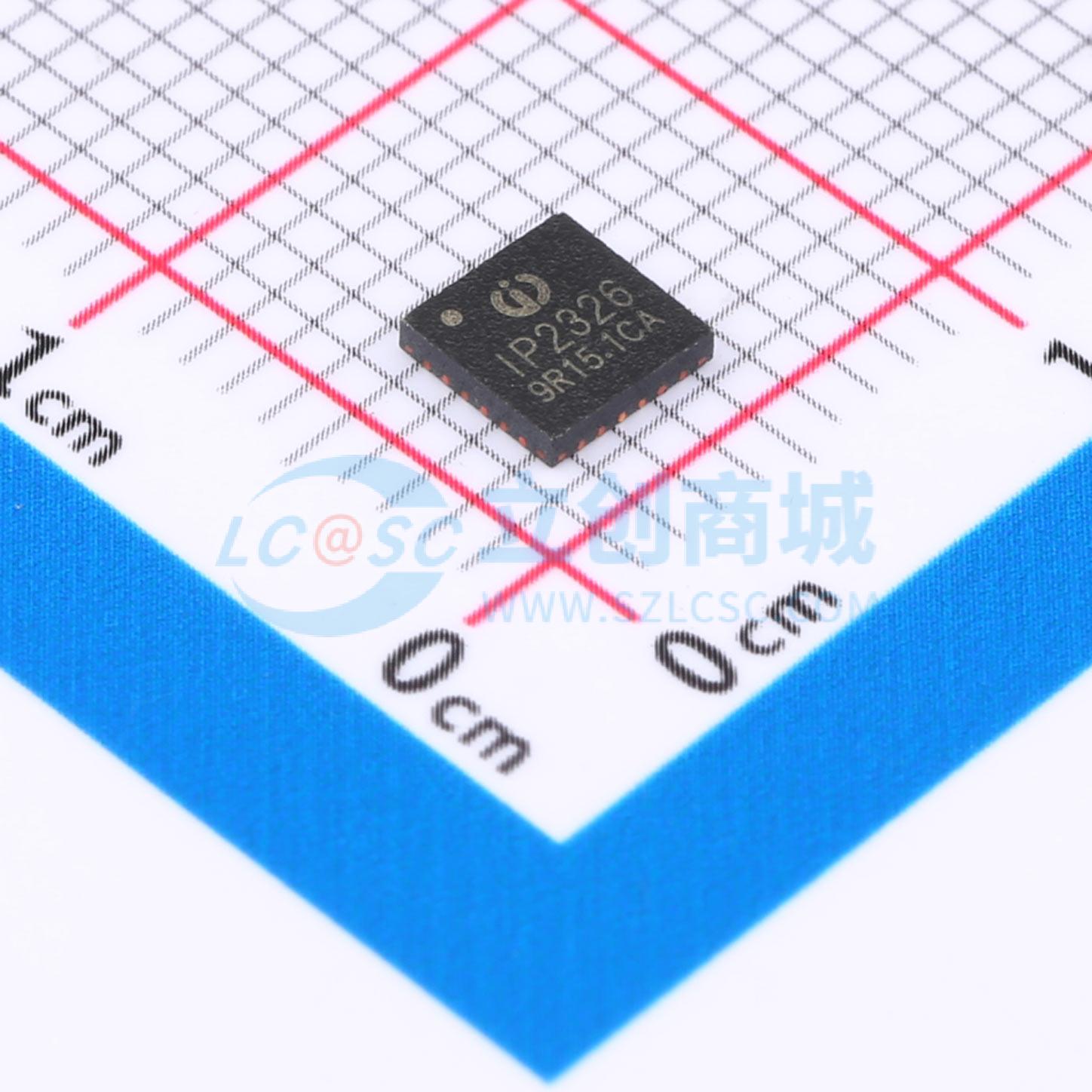

IP2326

支持15W快充的2节/3节串联锂电池升压充电IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: IP2326是一款支持15W快充的2节/3节串联锂电池升压充电IC。集成功率MOS，采用同步开关架构，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低BOM成本。升压开关充电转换器工作频率500KHz；最大15W输入充电，5V输入，8V/1A输出转换效率94%，8V/1.5A输出转换效率92%。
品牌名称: INJOINIC(英集芯)
商品型号: IP2326
商品编号: C2832094
商品封装: VQFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.149克(g)

商品参数

IP2326是一款支持15W快充的2节/3节串联锂电池升压充电IC。集成功率MOS，采用同步开关架构，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低BOM成本。

升压开关充电转换器工作频率500KHz；最大15W输入充电，5V输入，8V/1A输出转换效率94%，8V/1.5A输出转换效率92%。

具有输入限压功能，可以智能调节充电电流，自适应适配器负载能力。

支持外接引脚来选择设置2串还是3串锂电池充电；可根据当前的电池电压，来申请快充输入，以提高充电效率，缩短充电时间。

集成2串充电均衡电路，可在充电时检测每节电池的电压，保证2节电池电压的均衡。

集成NTC保护功能，配合NTC电阻可实现充电NTC保护。

采用4*4mm QFN24封装。
