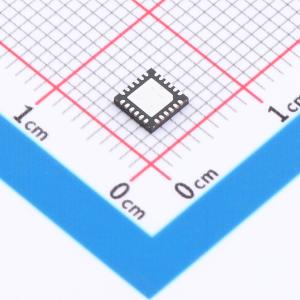

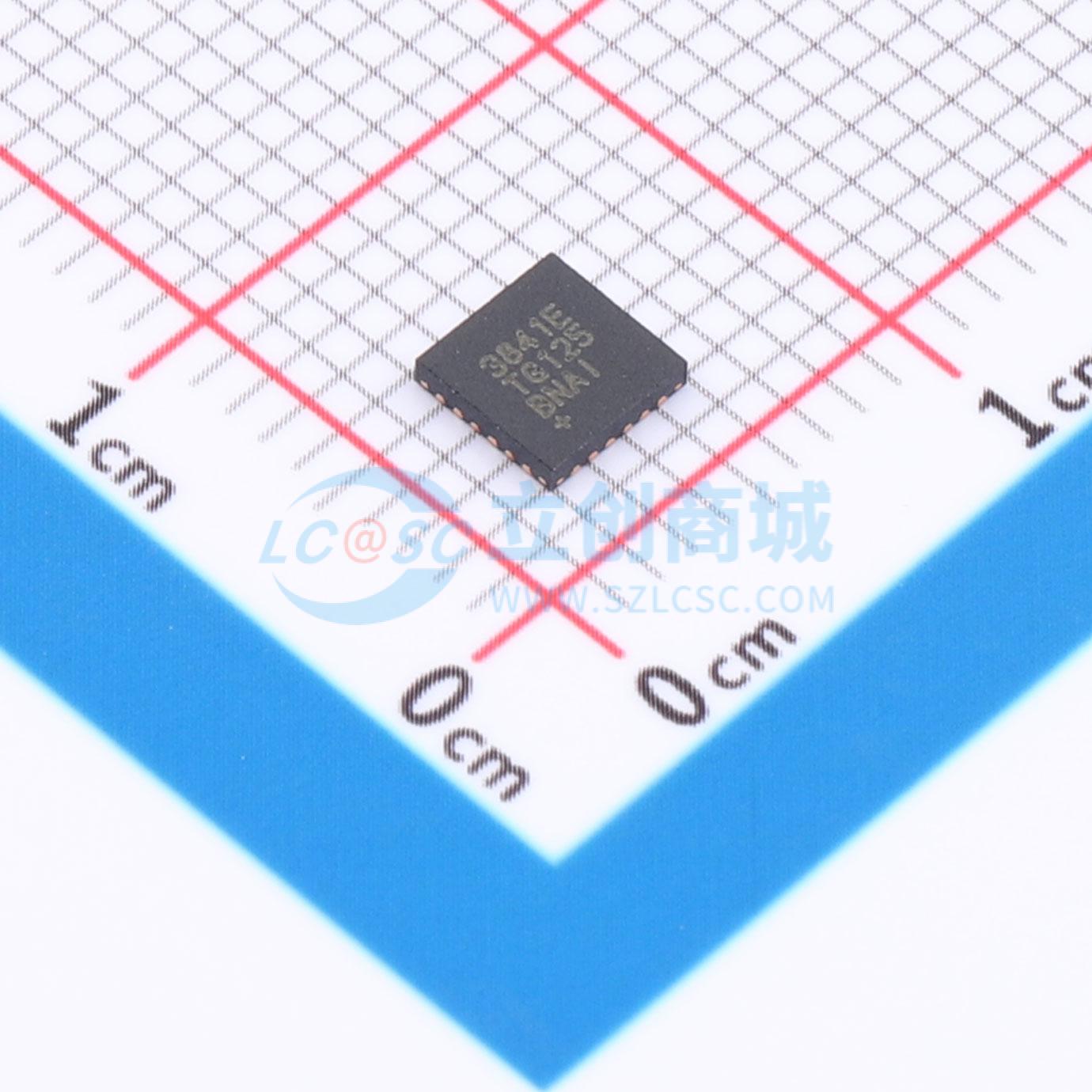

温馨提醒：图片仅供参考，商品以实物为准
MAX3841ETG+
12.5Gbps CML 2×2 交叉点开关
- 描述
- MAX3841是一款低功耗、12.5Gbps的2×2交叉点开关IC，适用于高速串行数据回环、冗余和切换应用。MAX3841的电流模式逻辑（CML）输入和输出具有独立的VCC连接，可实现与1.8V、2.5V或3.3V CML IC的直流耦合接口。全差分信号路径和美信第二代硅锗（SiGe）技术可提供最佳信号完整性，最大程度减少抖动、串扰和信号偏移
- 商品型号
- MAX3841ETG+
- 商品编号
- C28141367
- 商品封装
- TDFN-24-EP(4x4)
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
参数完善中
商品概述
MAX3841是一款低功耗、12.5Gbps的2×2交叉点开关IC，适用于高速串行数据回环、冗余和切换应用。MAX3841的电流模式逻辑（CML）输入和输出具有独立的VCC连接，可实现与1.8V、2.5V或3.3V CML IC的直流耦合接口。全差分信号路径和Maxim的第二代SiGe技术可提供最佳的信号完整性，将抖动、串扰和信号偏斜降至最低。MAX3841非常适合串行OC - 192和10GbE光模块、线卡、交换矩阵及类似应用。 MAX3841的最小差分输入灵敏度为150mVP - P，标称差分输出摆幅为500mVP - P。未使用的输出可单独关断以节省功耗。除了作为2×2开关工作外，MAX3841还可配置为2:1多路复用器、1:2缓冲器或双1:1缓冲器。MAX3841采用4mm×4mm、24引脚薄型QFN封装，两个输出均启用时仅消耗215mW功率。 MAX3841包含一对CML输入，驱动两个2:1多路复用器，具有独立的选择输入SEL1和SEL2，提供2×2交叉点数据路径。多路复用器的输出各自驱动一个高性能CML输出，可使用ENO1/ENO2输入将其禁用（关断电源）。所有数据路径均为全差分，以减少抖动、串扰和信号偏斜。 MAX3841的输入和输出缓冲器通过50Ω电阻端接到独立的电源线，也与100Ω差分终端兼容。为核心、输入缓冲器和输出缓冲器提供独立的电源连接，以实现与1.8V、2.5V或3.3V CML IC的直流耦合。如有需要，CML输入和输出也可采用交流耦合。 CML输入可接收差分幅度为150mVP - P至1200mVP - P的串行NRZ数据。CML输出提供500mVP - P的标称差分摆幅，功耗较低。
商品特性
- 最高12.5Gbps工作速率
- 确定性抖动小于10psP - P
- 随机抖动小于0.7psRMS
- 1.8V、2.5V和3.3V直流耦合CML输入/输出
- 独立输出关断功能
- 4mm×4mm薄型QFN封装
- -40℃至+85℃工作温度范围
- +3.38V核心电源
- 215mW功耗（不包括终端电流）
应用领域
- OC - 192、10GbE交换机/线卡
- OC - 192、10GbE光模块
- 系统冗余/自测试
- 时钟扇出
