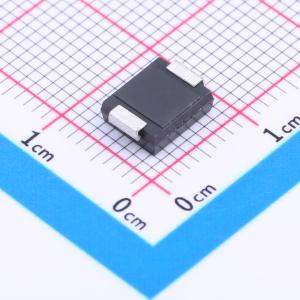

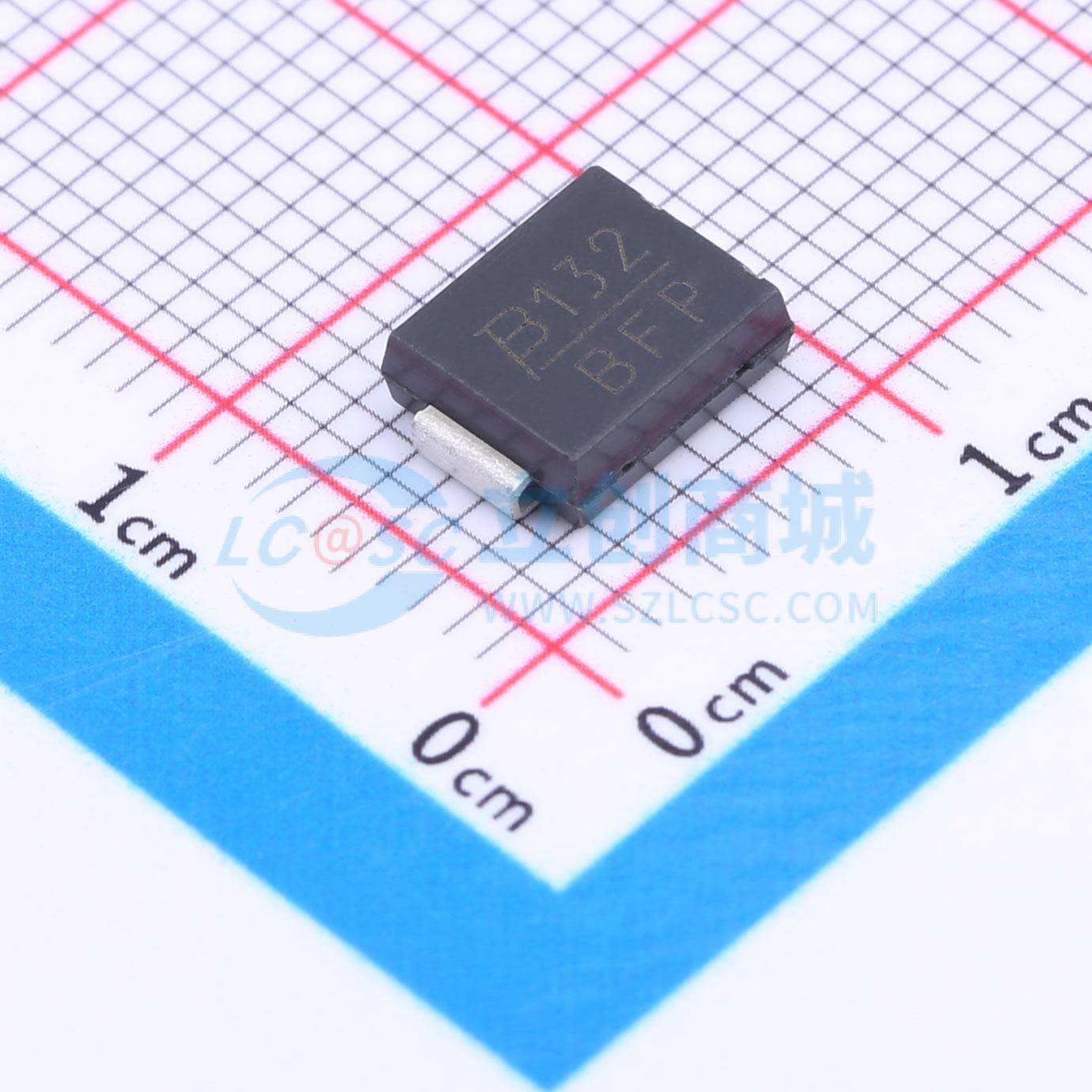

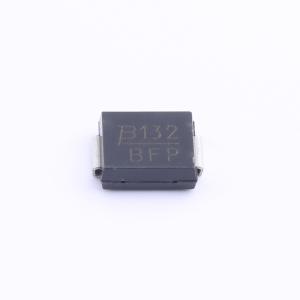

SMCJ36CA

双向TVS 36V截止峰值浪涌电流：25.9A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 便携式通信、计算和视频设备市场对半导体行业提出了挑战，要求其开发尺寸越来越小的电子元件。Bourns提供采用紧凑型芯片封装DO - 214AB（SMC）尺寸规格的瞬态电压抑制二极管，用于浪涌和静电放电（ESD）保护应用。该瞬态电压抑制二极管系列提供工作峰值反向电压从5 V至495 V的选择，击穿电压最高可达550 V。单向器件从0到最小击穿电压的典型快速响应时间小于1.0皮秒，双向器件小于5.0皮秒。Bourns芯片二极管符合JEDEC标准，使用标准的拾放设备易于操作，其扁平结构可最大程度减少滚动。
品牌名称: BOURNS
商品型号: SMCJ36CA
商品编号: C2831485
商品封装: SMC(DO-214AB)
包装方式: 编带
商品毛重: 0.369克(g)

商品参数

商品概述

便携式通信、计算和视频设备市场对半导体行业提出了挑战，要求其开发尺寸越来越小的电子元件。 Bourns提供采用紧凑型芯片封装DO - 214AB（SMC）尺寸规格的瞬态电压抑制二极管，用于浪涌和静电放电（ESD）保护应用。该瞬态电压抑制二极管系列提供工作峰值反向电压从5 V至495 V的选择，击穿电压最高可达550 V。单向器件从0到最小击穿电压的典型快速响应时间小于1.0皮秒，双向器件小于5.0皮秒。 Bourns芯片二极管符合JEDEC标准，使用标准的拾放设备易于操作，其扁平结构可最大程度减少滚动。

商品特性

符合RoHS标准
表面贴装SMC封装
截止电压：5.0至495伏
功率耗散：1500瓦

应用领域

IEC 61000 - 4 - 2 ESD（最低4级）
IEC 61000 - 4 - 4 电快速瞬变脉冲群
IEC 61000 - 4 - 5 浪涌

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	36V
	钳位电压	44.2V
	峰值脉冲电流(Ipp)	25.9A
	峰值脉冲功率(Ppp)	1.5kW

	属性	参数值
	击穿电压	40V
	反向电流(Ir)	1uA
	工作温度	-55℃~+150℃
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
