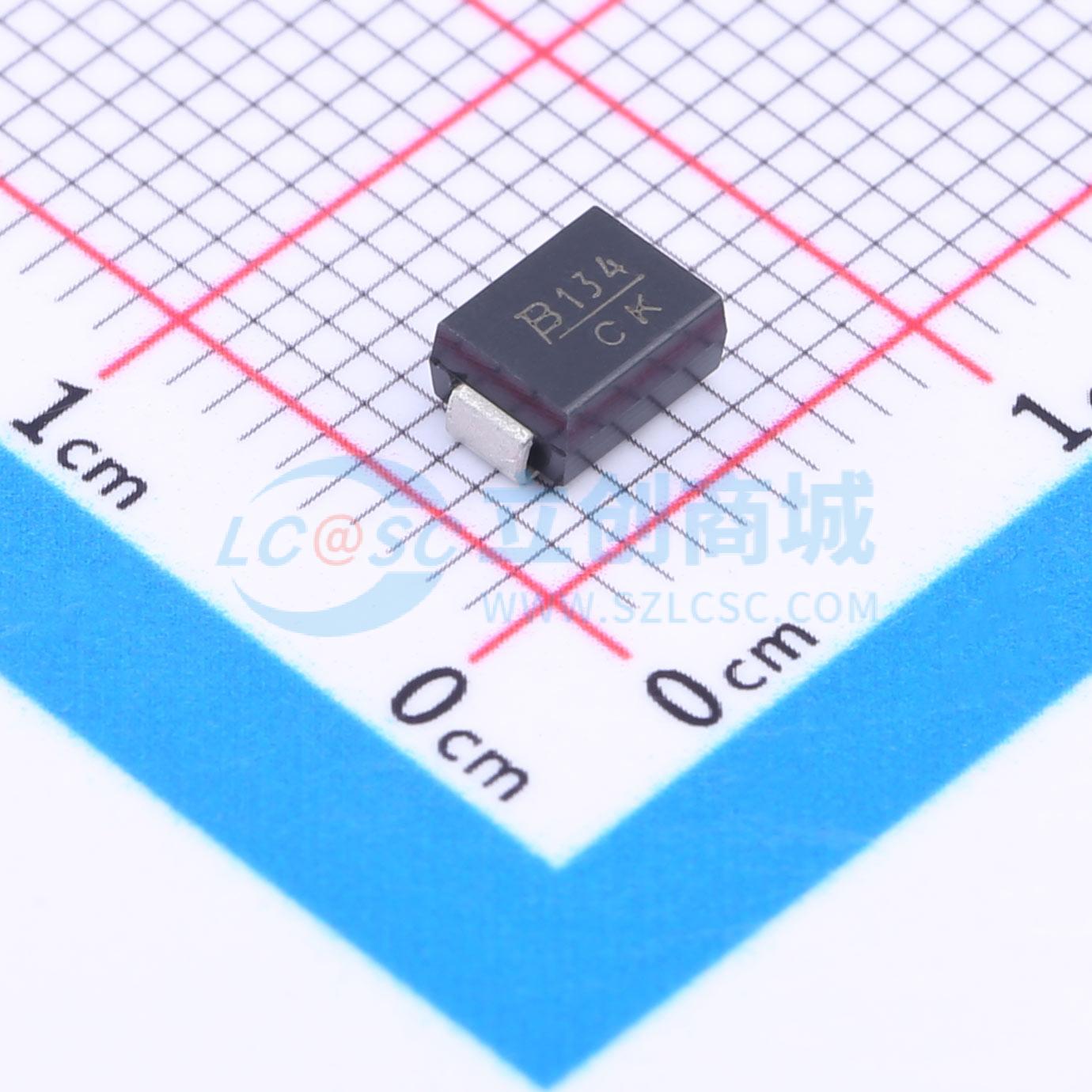

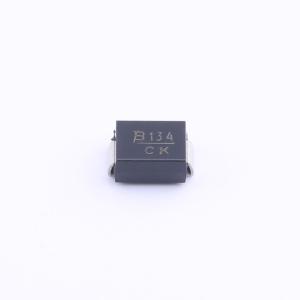

SMBJ30CA

双向TVS 30V截止峰值浪涌电流：12.4A

描述: 瞬态电压抑制器系列提供工作峰值反向电压从5 V至495 V的多种选择，击穿电压最高可达550 V。对于单向器件，从0 V到最小击穿电压的典型快速响应时间小于1.0皮秒；对于双向器件，该响应时间小于5.0皮秒
品牌名称: BOURNS
商品型号: SMBJ30CA
商品编号: C2831484
商品封装: SMB(DO-214AA)
包装方式: 编带
商品毛重: 0.208克(g)

商品参数

商品概述

Bourns提供用于浪涌和静电放电（ESD）保护应用的瞬态电压抑制二极管，采用紧凑型芯片封装DO - 214AA（SMB）尺寸规格。该瞬态电压抑制二极管系列提供工作峰值反向电压从5 V至495 V的多种选择，击穿电压最高可达550 V。单向器件从0 V到最小击穿电压的典型快速响应时间小于1.0皮秒，双向器件小于5.0皮秒。

商品特性

符合RoHS标准
表面贴装SMB封装
关断电压：5至495伏
功率耗散：600瓦
Bourns®芯片二极管符合JEDEC标准
易于使用标准拾放设备操作
扁平结构可减少滚动

应用领域

IEC 61000-4-2 静电放电(最小等级4)
IEC 61000-4-4 快速瞬变脉冲群抗扰度
IEC 61000-4-5 浪涌抗扰度

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	30V
	钳位电压	48.4V
	峰值脉冲电流(Ipp)	12.4A
	峰值脉冲功率(Ppp)	600W

	属性	参数值
	击穿电压	33.3V
	反向电流(Ir)	1uA
	工作温度	-55℃~+150℃
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
