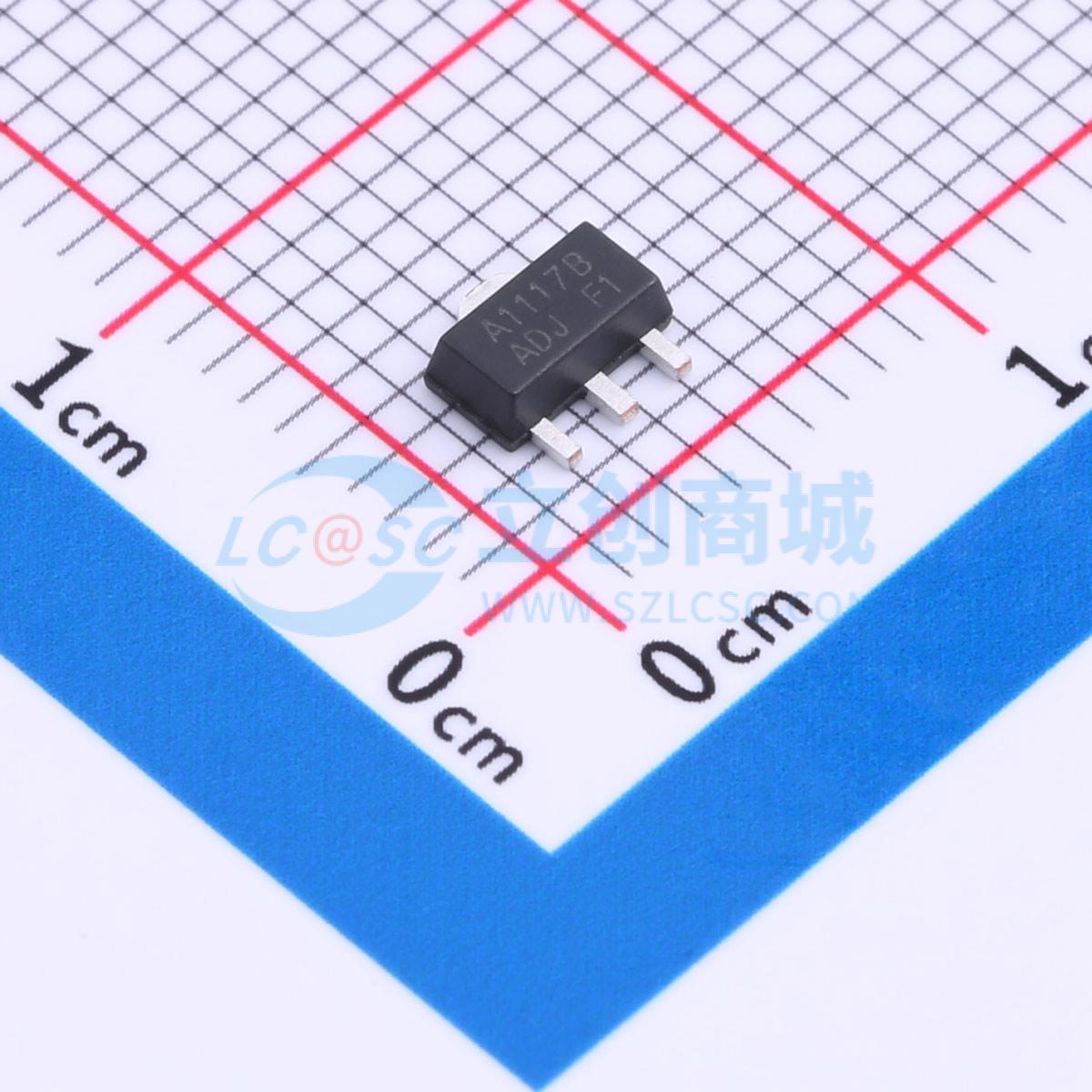

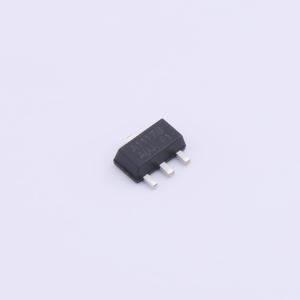

SCJA1117B-ADJ-A
1A LOW DROPOUT LINEAR REGULATOR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一组低压差三端稳压器，在 0.8A 输出电流下压差为 1.3V（典型值）。有可调版本，仅需两个外部电阻即可将输出电压设置为 1.25V 至 12V。此外，还有五种固定电压可选：1.2V、1.5V、1.8V、2.5V、3.3V 和 5V。提供热关断保护，其电路包括一个齐纳微调带隙基准，以确保输出电压精度在 ±2% 以内。输出端需要至少 10μF 的钽电容，以改善瞬态响应和稳定性。
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- SCJA1117B-ADJ-A
- 商品编号
- C2829329
- 商品封装
- SOT-89-3L
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 15V | |
| 输出电压 | 1.25V~12V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | 60dB@(1kHz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 1.3V@(1A) | |
| 静态电流(Iq) | - | |
| 特性 | 过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
SCJT1117B-A系列是一组低压差三端稳压器，在输出电流为0.8A时，压差为1.3V（典型值）。 SCJT1117B-A系列有可调版本，仅需两个外部电阻即可将输出电压设置在1.25V至12V之间。此外，它还有五种固定电压版本：1.2V、1.5V、1.8V、2.5V、3.3V和5V。 SCJT1117B-A系列具备热关断保护功能。其电路包含一个齐纳微调带隙基准源，以确保输出电压精度在±2%以内。 输出端需要至少10μF的钽电容，以改善瞬态响应和稳定性。
商品特性
- 低压差电压：输出电流为0.8A时，1.3V（典型值）
- 热关断
- 三端可调至1.2V、1.8V、2.5V、3.3V、5V
- 工作结温：-40°C至125°C
- 节省空间的SOT-89-3L封装
应用领域
- 电脑主板
- 液晶显示器显卡
- DVD视频播放器
- 网卡/交换机
- 电信调制解调器
- ADSL调制解调器
- 打印机及其他外围设备
