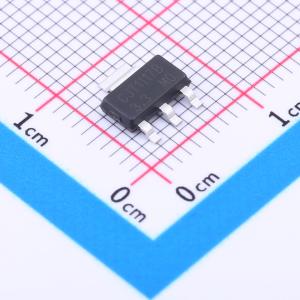

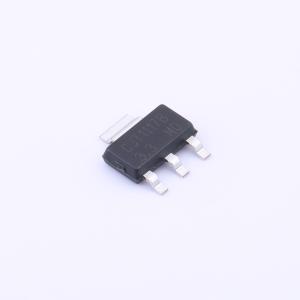

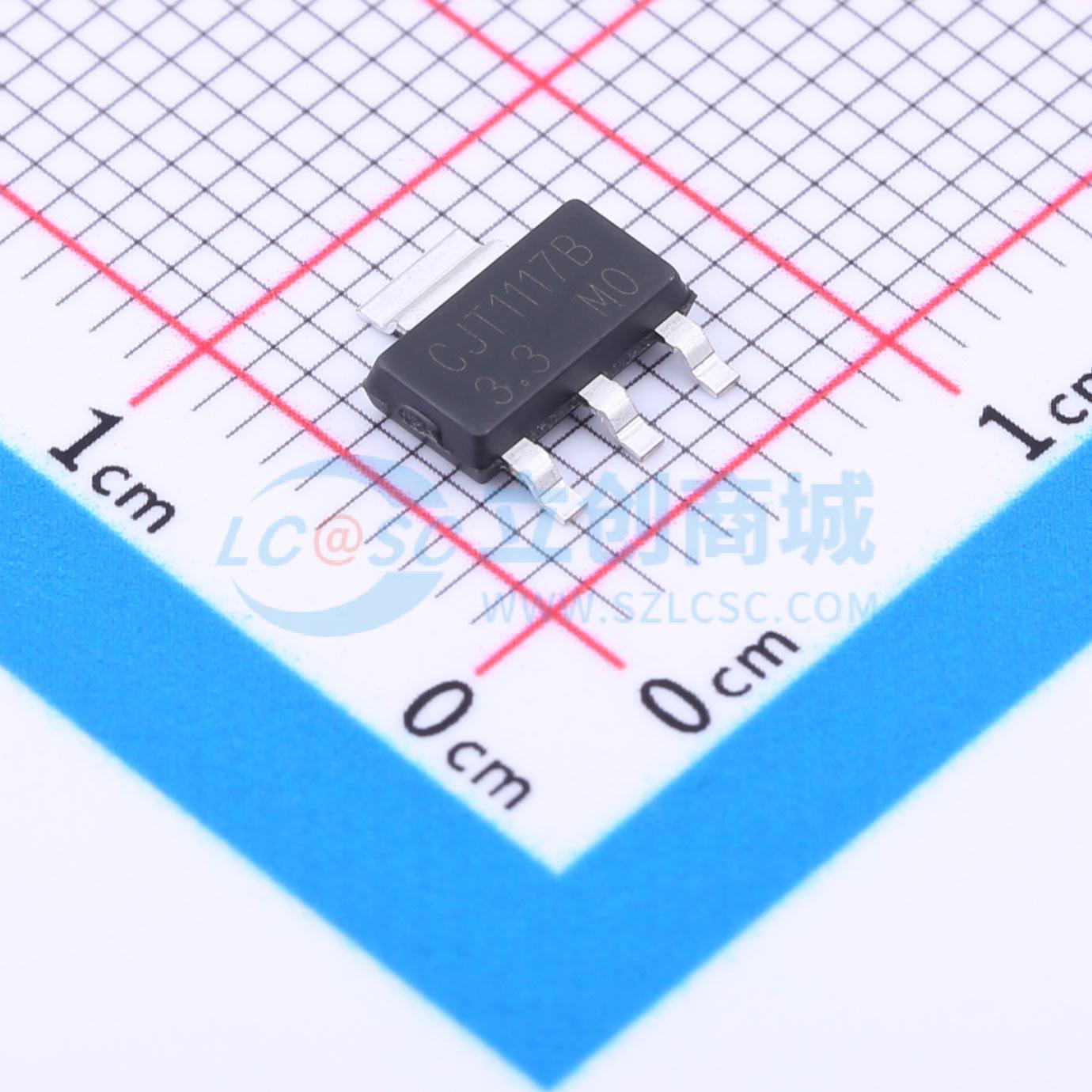

SCJT1117B-3.3-A
低压差线性稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SCJT1117B-XXX-A 是一系列低压差三端稳压器，在输出电流为 1A 时，压差为 1.3V（典型值）。SCJT1117B-XXX-A 系列具备限流和热关断功能。其电路包含一个经过微调的带隙基准源，以确保输出电压精度在±2%以内
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- SCJT1117B-3.3-A
- 商品编号
- C2829331
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.273克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 15V | |
| 输出电压 | 3.3V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | 60dB@(1kHz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 1.5V@(1A) | |
| 静态电流(Iq) | 5mA | |
| 特性 | 过热保护；过流保护 | |
| 工作温度 | -20℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
SCJT1117B-XXX-A 是一系列低压差三端稳压器，在 1A 输出电流时，压差为 1.3V（典型值）。 SCJT1117B-XXX-A 系列具备限流和热关断功能。其电路包含一个经过微调的带隙基准源，以确保输出电压精度在 2%以内。限流功能经过微调，以保证指定的输出电流和受控的短路电流。片上热关断功能可防止因过载和环境温度共同作用导致结温过高。 SCJT1117B-XXX-A 有可调版本，仅需两个外部电阻即可提供 1.25V 至 12V 的输出电压。 SCJT1117B-XXX-A 是一系列低压差三端稳压器。其应用电路非常简单：固定版本仅需两个电容，可调版本仅需两个电阻和两个电容即可工作。它由一些模块组成，包括启动电路、偏置电路、带隙、热关断、功率晶体管及其驱动电路等。 热关断模块可确保当结温超过 140°C 时，芯片及其应用系统安全工作。 带隙模块提供稳定的参考电压，通过精心设计补偿其温度系数。温度系数低于 100 ppm/°C。输出电压的精度通过微调技术得到保证。
商品特性
- 低压差电压：1A 输出电流时为 1.3V（典型值）
- 微调限流
- 片上热关断
- 三端可调或固定 1.2V、1.5V、1.8V、2.5V、3.3V、5V 工作
- 结温范围：-20°C 至 125°C
应用领域
- 电脑主板
- 液晶显示器
- 显卡
- DVD 视频播放器
- 网卡/交换机
- 电信调制解调器
- ADSL 调制解调器
- 打印机及其他外围设备
