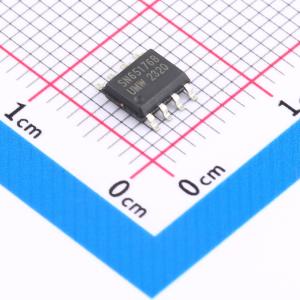

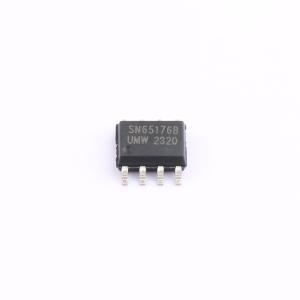

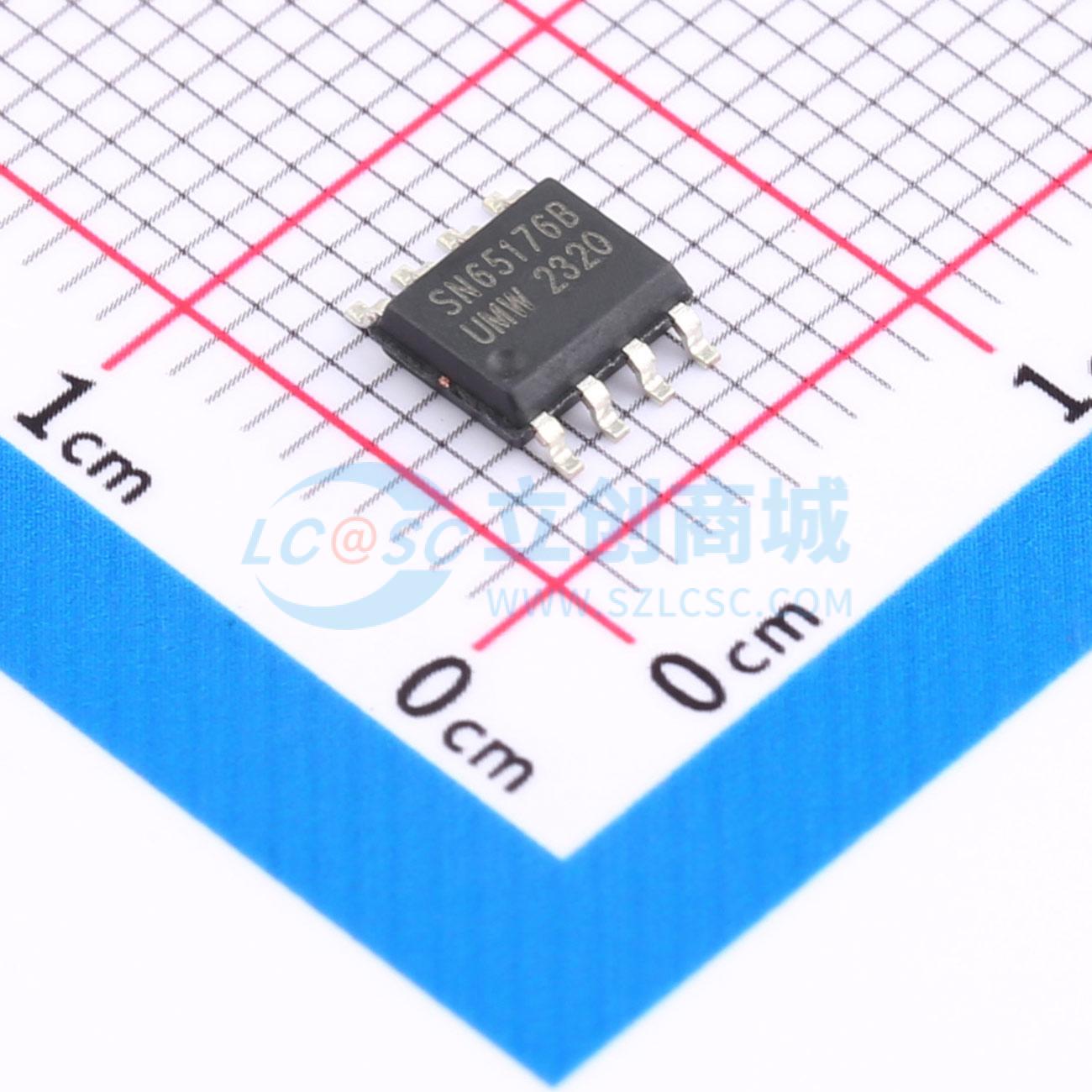

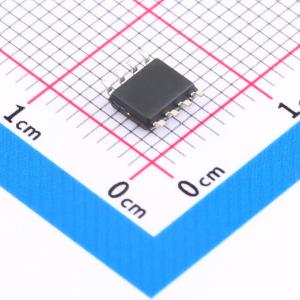

SN65176BDR(UMW)
多点RS-485/RS-422收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN75176B / SN65176B是一款高速差分三态总线/线路收发器，旨在满足EIA标准RS485的要求，具有扩展的共模范围（+12V至 -7V），适用于多点数据传输。此外，它还与RS - 422兼容。驱动器和接收器输出具备三态功能，驱动器输出在+12V至 -7V的整个共模范围内都能保持该特性
- 品牌名称
- UMW(友台半导体)
- 商品型号
- SN65176BDR(UMW)
- 商品编号
- C2829049
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.187克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 4.75V~5.25V |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 32 | |
| 工作温度 | -40℃~+105℃ | |
| 静态电流 | 55mA | |
| 功能特性 | Tx/Rx启用；热关断保护；使能关断 |
商品概述
SN75176B / SN65176B是一款高速差分三态总线/线路收发器，设计用于满足EIA标准RS485的要求，具有扩展的共模范围（+12V至 -7V），适用于多点数据传输。此外，它还与RS - 422兼容。 驱动器和接收器输出具有三态能力，驱动器输出在整个+12V至 -7V的共模范围内都能正常工作。热关断电路可处理导致器件内部功耗过大的总线争用或故障情况，该电路会迫使驱动器输出进入高阻抗状态。直流规格在 -40°C至105°C的温度范围和4.75V至5.25V的电源电压范围内得到保证。
商品特性
- 符合用于多点总线传输的EIA标准RS485，并与RS - 422兼容
- 提供小外形（SOIC）封装选项，以最小化电路板空间
- 驱动器传播延迟为22 ns
- 单+5V电源
- -7V至 +12V的总线共模范围允许总线上设备之间存在±7V的接地差异
- 热关断保护
- 在整个共模范围内，当驱动器处于三态或电源关闭时，对总线呈现高阻抗，允许总线上未使用的设备断电
- 驱动器输出和接收器输入的组合阻抗小于一个RS485单位负载，允许总线上最多连接32个收发器
- 典型接收器迟滞为70mV
- 最大传输速率：10Mbps
