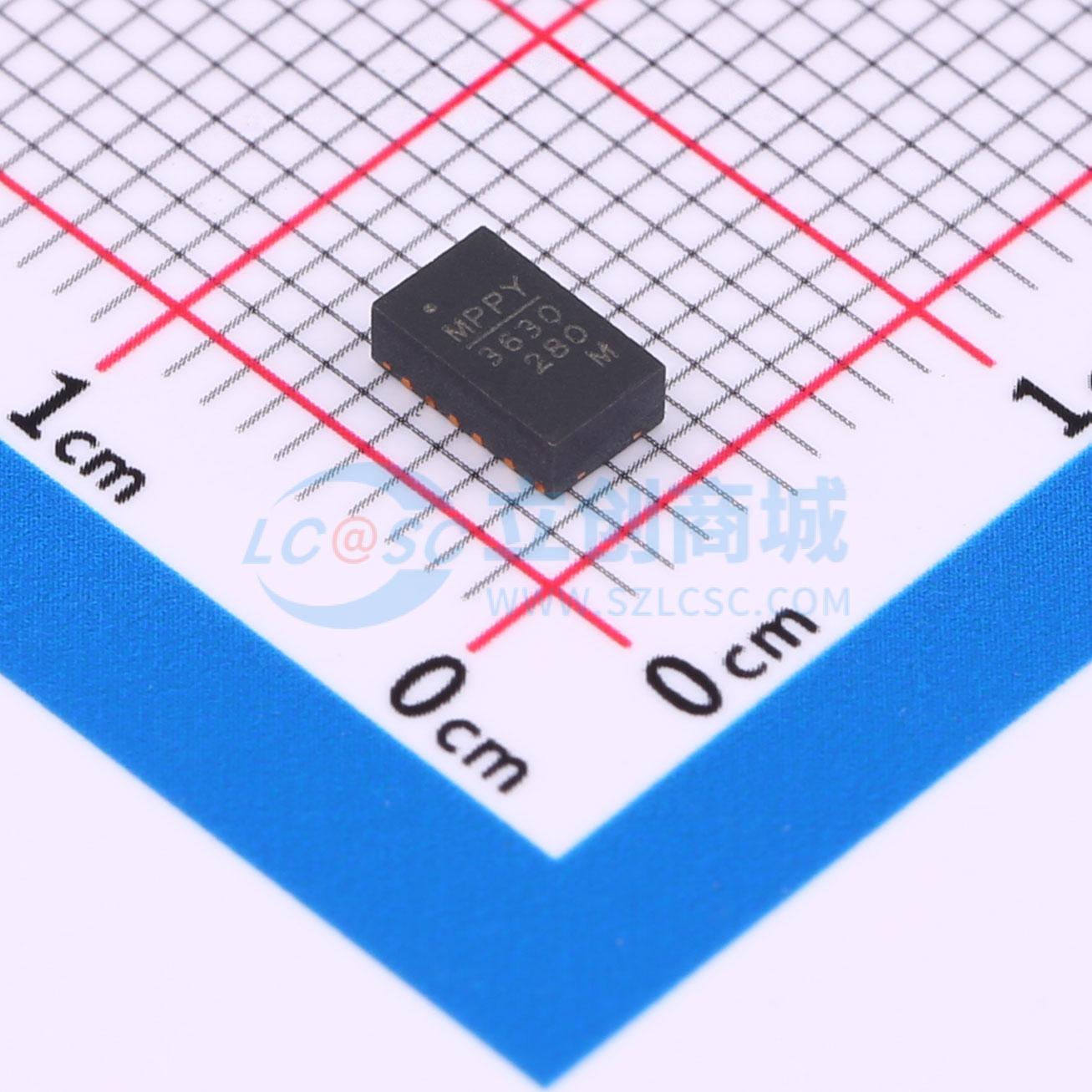

MPM3630GQV-Z

降压型 4.5V~18V 600mV~18V 3A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MPM3630是一款同步整流降压模块稳压器，内置功率MOSFET、电感和两个电容。它提供了一种非常紧凑的解决方案，可在宽输入电源范围内实现3A连续输出电流，并具有出色的负载和线性调节能力。MPM3630的开关频率为1.4MHz，可提供快速的负载瞬态响应。全面的保护功能包括过流保护（OCP）和热关断（TSD）。MPM3630消除了设计和制造风险，同时显著缩短了产品上市时间。MPM3630采用节省空间的QFN20（3mmx5mmx1.6mm）封装。
品牌名称: MPS(芯源)
商品型号: MPM3630GQV-Z
商品编号: C2829067
商品封装: QFN-20(3x5)
包装方式: 编带
商品毛重: 0.112克(g)

商品参数

商品概述

MPM3630是一款同步整流降压模块稳压器，内置功率MOSFET、电感和两个电容。它提供了一种非常紧凑的解决方案，可在宽输入电源范围内实现3A连续输出电流，并具有出色的负载和线性调节能力。MPM3630的开关频率为1.4MHz，可提供快速的负载瞬态响应。全面的保护功能包括过流保护（OCP）和热关断（TSD）。 MPM3630消除了设计和制造风险，同时显著缩短了产品上市时间。 MPM3630采用节省空间的QFN20（3mmx5mmx1.6mm）封装。

商品特性

完整的开关模式电源
4.5V至18V宽工作输入范围
3A连续负载电流
50mΩ/22mΩ低RDS(ON)内部功率MOSFET
集成电感
固定1.4MHz开关频率
1MHz - 2MHz频率同步
轻载时内部节能模式
电源正常指示
OCP保护和打嗝模式
热关断
输出可从0.6V调节
采用QFN20（3x5x1.6mm）封装

应用领域

工业控制
医疗和成像设备
电信应用
替代LDO
空间和资源受限的应用
分布式电源系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	4.5V~18V
	输出电压(Vout)	600mV~18V
	输出电流(最大值)	3A
	静态电流(Iq)	320uA

	属性	参数值
	开关频率	1.4MHz
	特性	过流保护；过热保护
	长度	5mm
	宽度	3mm
	高度	1.6mm
	工作温度	-40℃~+125℃
