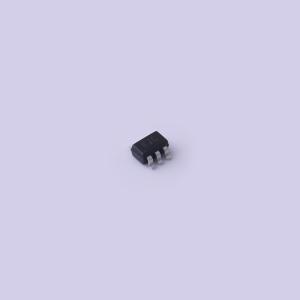

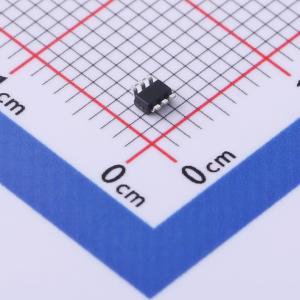

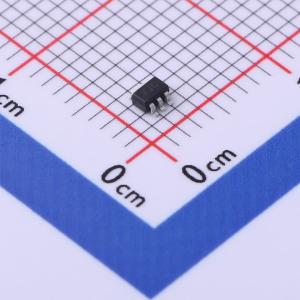

BAV99DW
KJG(KJG表示丝印) 150mA 75V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此高速开关二极管阵列适用于多路高速开关、反接保护与信号整流。此器件内含两对串联连接的二极管，采用 SOT-363 微型表面贴装封装。额定整流电流 150mA，直流反向耐压 75V，正向压降 1.25V@150mA，反向恢复时间 4ns，非重复峰值浪涌电流 2A，一颗器件提供两路串联开关，节省 PCB 面积。
- 品牌名称
- CBI(创基)
- 商品型号
- BAV99DW
- 商品编号
- C2828435
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 开关二极管 | |
| 二极管配置 | 2对串联式 | |
| 耗散功率(Pd) | 200mW | |
| 整流电流 | 150mA | |
| 直流反向耐压(Vr) | 75V |
| 属性 | 参数值 | |
|---|---|---|
| 正向压降(Vf) | 1.25V@150mA | |
| 非重复峰值浪涌电流 (Ifsm) | 2A | |
| 反向电流(Ir) | 2.5uA@75V | |
| 反向恢复时间(Trr) | 4ns | |
| 工作结温范围 | - |
