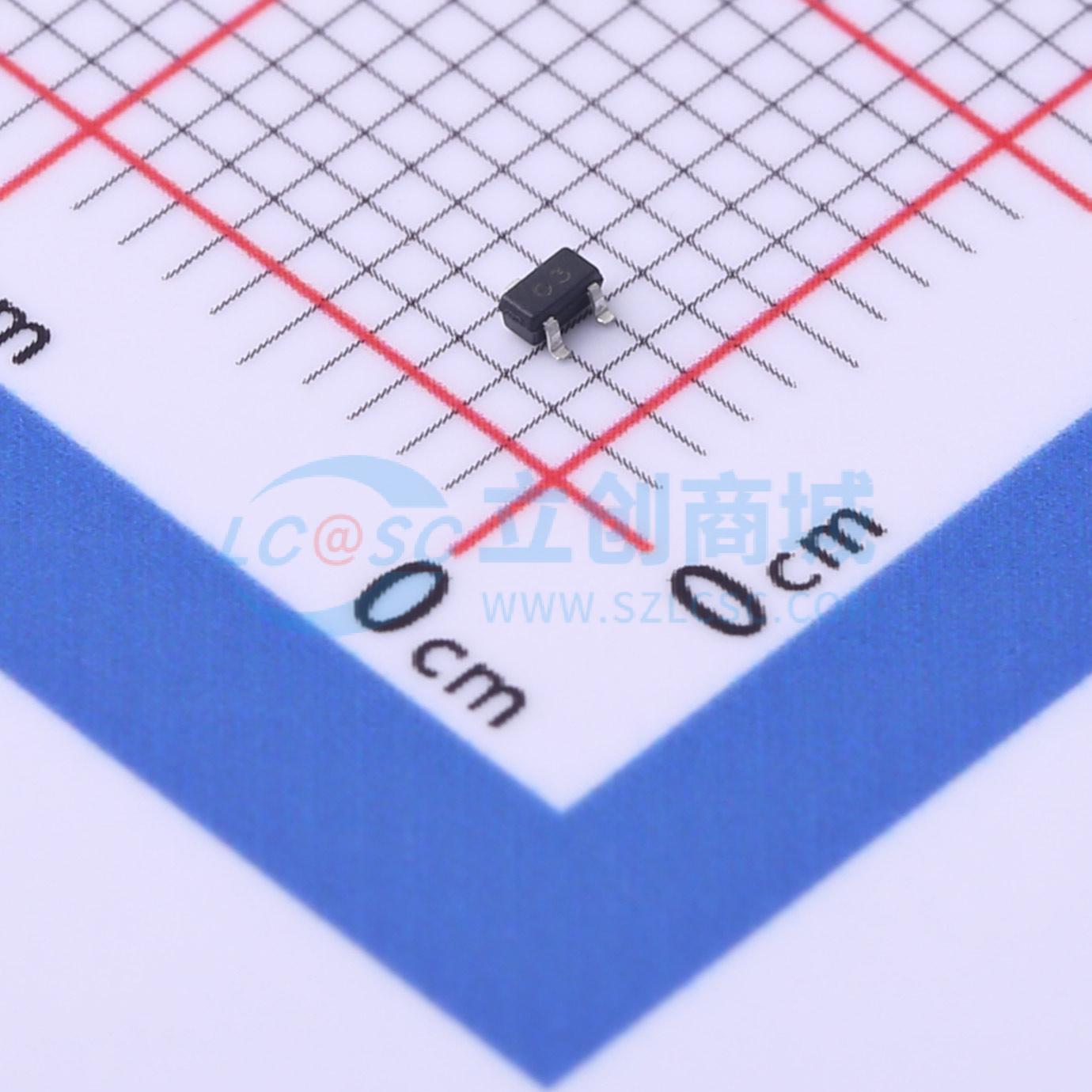

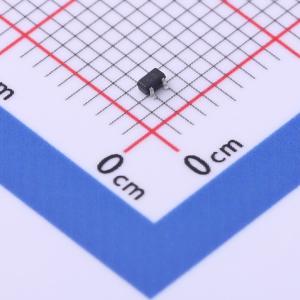

温馨提醒：图片仅供参考，商品以实物为准
DTA114EE
14(14表示丝印) 用于开关、接口电路和驱动电路应用的PNP硅外延平面晶体管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 14(14表示丝印)
- 品牌名称
- CBI(创基)
- 商品型号
- DTA114EE
- 商品编号
- C2828439
- 商品封装
- SOT-523
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 50mA | |
| 耗散功率(Pd) | 150mW | |
| 晶体管类型 | PNP | |
| 直流电流增益(hFE) | 30@5mA,5V |
| 属性 | 参数值 | |
|---|---|---|
| 最小输入电压(VI(on)) | 3V@10mA,0.3V | |
| 最大输入电压(VI(off)) | 500mV@100uA,5V | |
| 输入电阻 | 10kΩ | |
| 电阻比率 | 1 | |
| 集射极饱和电压(VCE(sat)) | 300mV@500uA,10mA | |
| 特征频率(fT) | 250MHz |
商品特性
- 内置偏置电阻
- 简化电路设计
- 减少零件数量和制造工序
