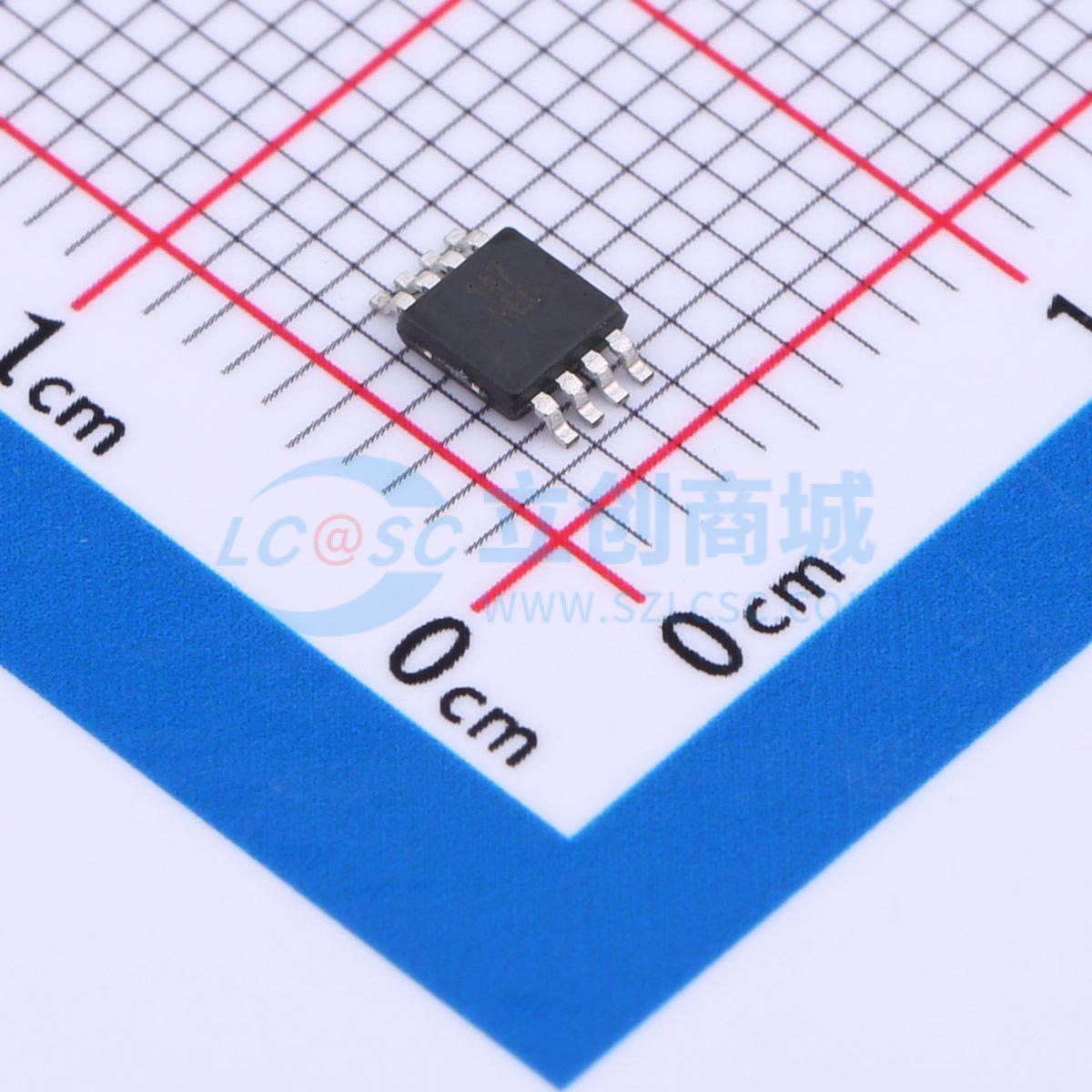

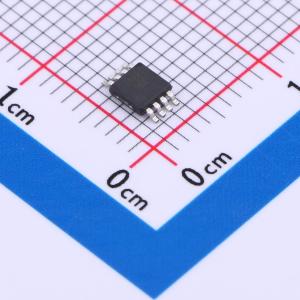

温馨提醒：图片仅供参考，商品以实物为准
BL6281MM
停产 1.7瓦音频功率放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- BL6281是一款AB类音频功率放大器，专为手机、移动互联网设备（MID）和其他便携式通信设备而设计。在5V直流电源供电的情况下，它能够向8Ω的BTL负载提供1.1瓦的连续平均功率，且失真（THD+N）小于1%。该放大器专为以最少的外部元件提供高质量输出功率而设计，无需输出耦合电容或自举电容
- 品牌名称
- BL(上海贝岭)
- 商品型号
- BL6281MM
- 商品编号
- C313533
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.166克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放 | |
| 总谐波失真+噪声(THD+N) | 0.07% | |
| 静态电流(Iq) | 2.5mA |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | 60dB | |
| 功能特性 | 模拟电压增益；使能/关断功能；自动静音/免噪音开关 | |
| 工作电压 | 2.2V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
一款AB类音频功率放大器，专为手机、移动互联网设备（MID）和其他便携式通信设备设计。在5V直流电源供电下，该放大器能够向8Ω的BTL负载提供1.1瓦的连续平均功率，且失真（THD+N）小于1%。 该放大器专为以最少的外部元件提供高质量输出功率而设计，无需输出耦合电容或自举电容。其关断电流极低，非常适合手机、MID和其他对低功耗有主要要求的低压应用。 该放大器配备特殊的噗声消除电路，在开启和关闭过渡期间具有出色的噗声抑制特性。 它具有单位增益稳定性，可通过外部增益设置电阻进行配置。
商品特性
- 在217Hz和1kHz处改善的电源抑制比（PSRR）：60dB
- 在5.0V、10% THD+N、4Ω负载下的功率输出（SOP8封装）：1.7W（典型值）
- 在5.0V、1% THD+N、8Ω负载下的功率输出：1.1W（典型值）
- 超低关断电流：0.1μA（典型值）
- 工作电压范围：2.2V - 5.5V
- 改进的电路消除了开启和关闭过渡期间的噗声噪声
- 无需输出耦合电容、缓冲网络或自举电容
- 单位增益稳定
- 具备外部增益配置能力
- 封装形式：MSOP8、SOP8
应用领域
- 移动互联网设备（MID）
- 无线手持设备
- 便携式电子设备
- 个人数字助理（PDA）
- 手持电脑
