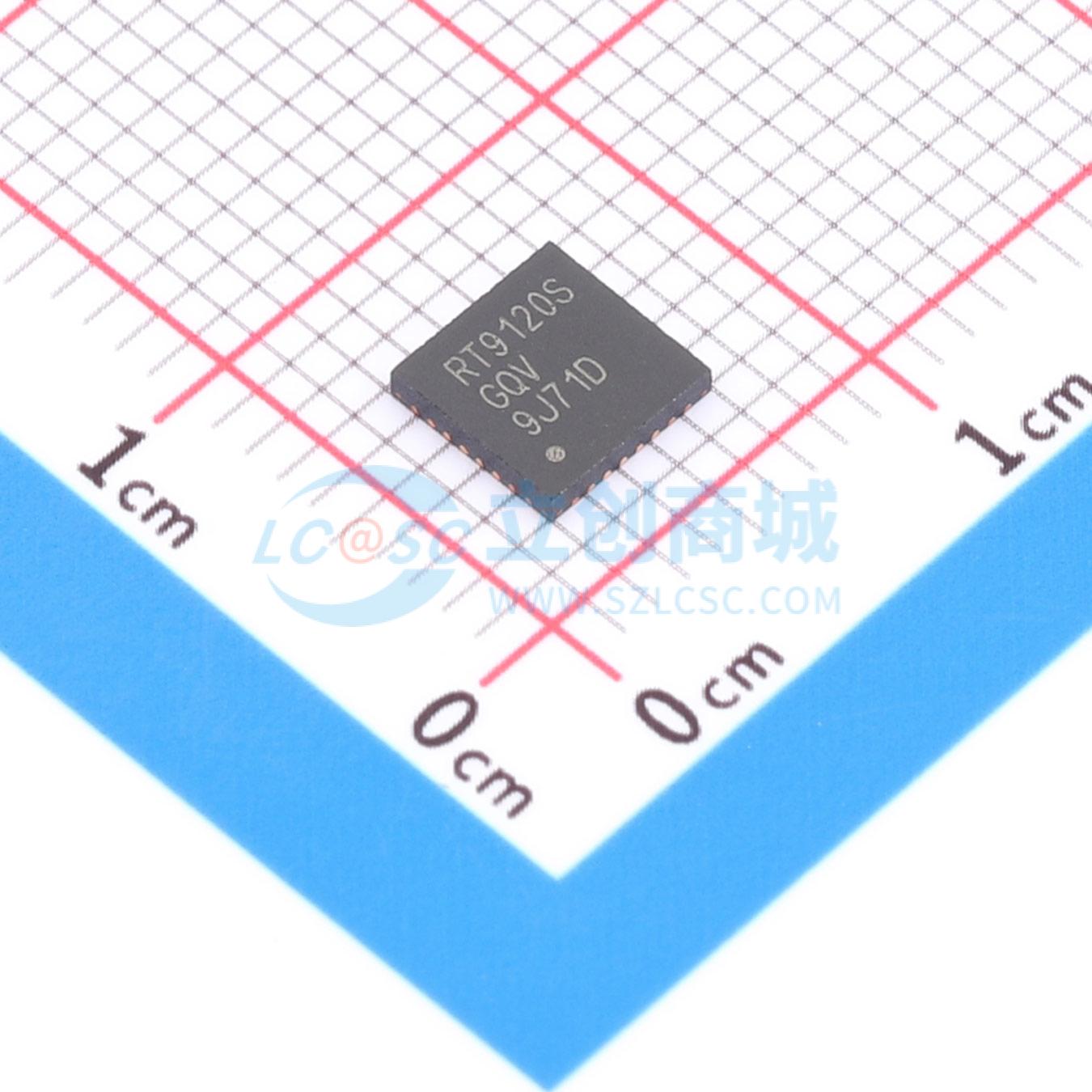

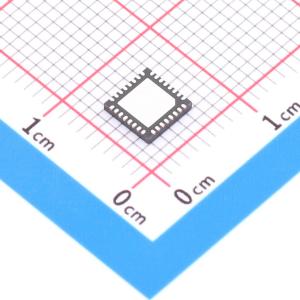

RT9120SGQV
30W立体声超低噪声高效无电感通用D类音频放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是高效的I²S输入、立体声通道音频功率放大器，可向8Ω BTL扬声器负载提供最大2×30W功率。在2×10W时可实现超过94%的功率效率，无需散热片。内置抗爆音功能，可在各种场景下降低扬声器的爆音。内置保护电路，可提供过温、过流、过压、欠压保护并报告错误状态。是三线设备，可接收来自外部源的所有时钟，支持标准I²S左对齐、右对齐或TDM格式。支持8kHz至192kHz的宽输入采样率。具有单频段动态范围压缩（DRC）、灵活的输入混音器和功率限幅功能。
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT9120SGQV
- 商品编号
- C27860491
- 商品封装
- VQFN-32(5x5)
- 包装方式
- 袋装
- 商品毛重
- 11.85克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 双声道 | |
| 输出功率 | 30Wx2@8Ω | |
| 总谐波失真+噪声(THD+N) | 0.03% | |
| 静态电流(Iq) | 7.5mA | |
| 信噪比 | 113dB |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | 75dB | |
| 效率 | 94% | |
| 输入通道数 | - | |
| 功能特性 | 自动静音/免噪音开关；过压保护；内置音频处理 | |
| 工作电压 | 4.5V~26.4V | |
| 工作温度 | -40℃~+85℃ |
商品概述
RT9120S是一款高效率、I2S输入、立体声通道音频功率放大器，可向8Ω BTL扬声器负载提供最大2×30W功率。在2×10W输出时，其功率效率超过94%，无需散热片。内置的抗爆音功能可在各种场景下降低扬声器的爆音噪声。内置保护电路可提供过温、过流、过压、欠压保护并报告错误状态。RT9120S是一个三线制器件，可从外部源接收所有时钟，支持标准I2S、左对齐、右对齐或TDM格式。它支持从8kHz到192kHz的宽输入采样率。RT9120S具有单段动态范围控制、灵活的输入混音器和功率削波功能。
商品特性
- 宽输入电源范围：4.5V至26.4V
- 支持1.8V、3.3V I/O
- 可配置4种不同的IC从机地址
- 1×53W，1.0模式（4Ω，22V，THD + N = 1%）
- 2×30W，2.0模式（8Ω，24V，THD + N = 1%）
- 信噪比高达113dB
- 1W时总谐波失真加噪声为0.03%
- 35μV噪声基底
- 8Ω负载下，2×10W时效率高达94%
- RDS(ON)低至90mΩ
- PWM开关频率高达1.536MHz
- 采样频率从8kHz到192kHz
- 支持多通道TDM格式
- 内置抗爆音功能
- 可编程的动态范围控制滤波器系数
- 内置直流阻断滤波器
- 内置热折返控制
- 保护特性：欠压锁定、过压保护、过流保护、过温保护和直流保护
- 无电感器应用
- VQFN-32L增强散热型封装
- 符合RoHS标准且无卤素
应用领域
- 液晶电视
- 显示器
- 家用音频设备
- 娱乐设备
- 电子音乐设备
