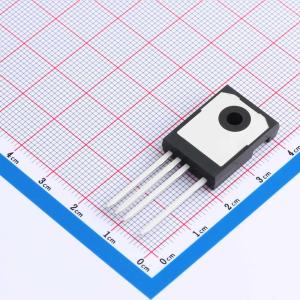

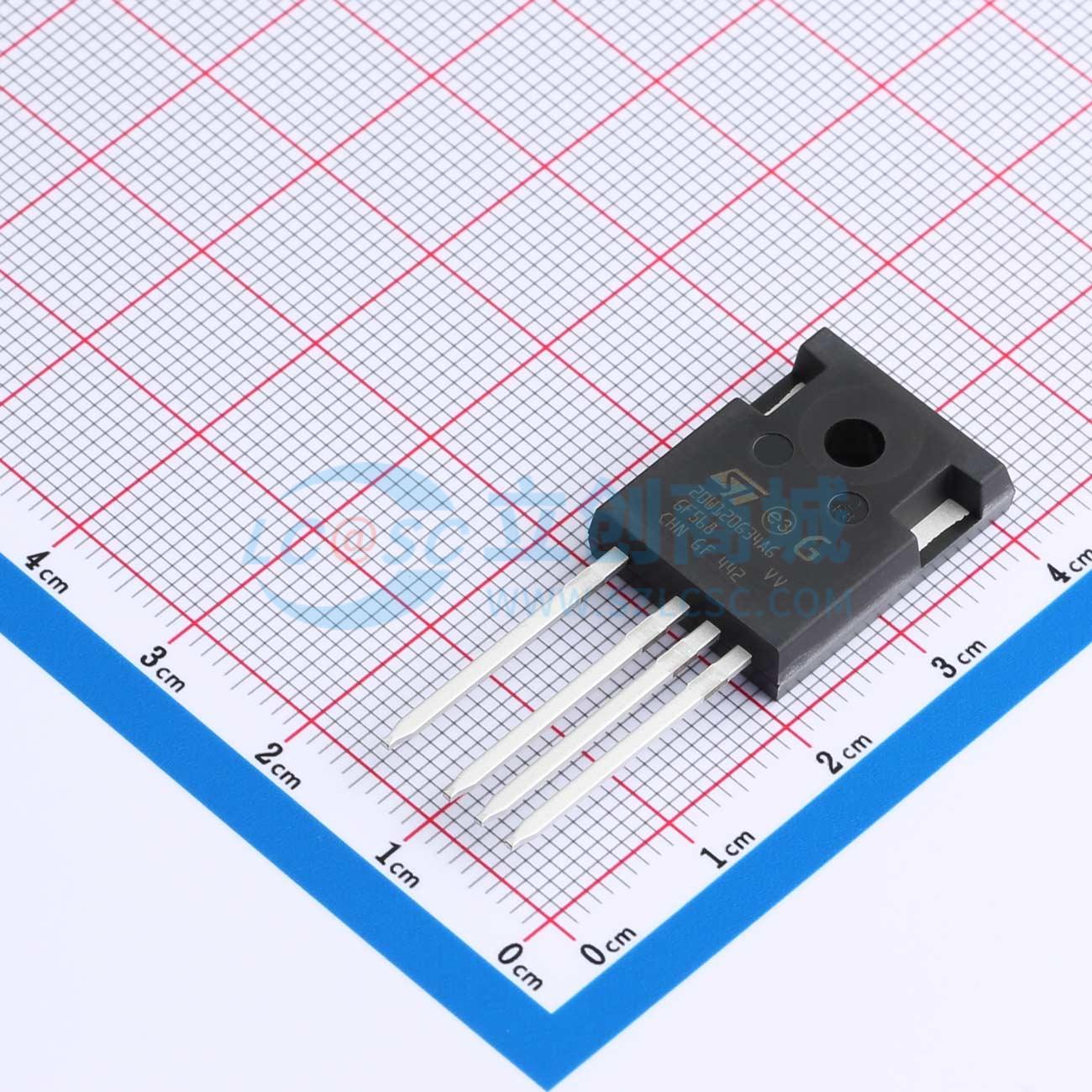

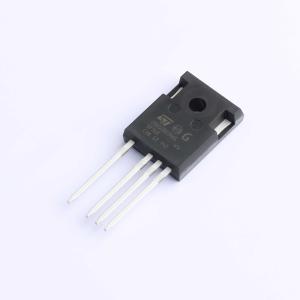

温馨提醒：图片仅供参考，商品以实物为准
SCT020W120G3-4AG
汽车级碳化硅功率MOSFET 1200V，18.5mΩ，100A
- 描述
- 该碳化硅功率MOSFET器件采用先进创新的第三代碳化硅MOSFET技术开发。该器件在整个温度范围内具有极低的导通电阻，结合低电容和非常高的开关操作，可提高应用在频率、能源效率、系统尺寸和重量减轻方面的性能。
- 品牌名称
- ST(意法半导体)
- 商品型号
- SCT020W120G3-4AG
- 商品编号
- C27862828
- 商品封装
- HiP247-4
- 包装方式
- 管装
- 商品毛重
- 8.816667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 碳化硅场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 类型 | N沟道 | |
| 漏源电压(Vdss) | 1.2kV | |
| 连续漏极电流(Id) | 108A | |
| 耗散功率(Pd) | 541W | |
| 阈值电压(Vgs(th)) | 4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 121nC | |
| 输入电容(Ciss) | 3.465nF | |
| 反向传输电容(Crss) | 13.5pF | |
| 工作温度 | -55℃~+200℃ | |
| 输出电容(Coss) | 140pF | |
| 导通电阻(RDS(on)) | 28mΩ |
商品概述
ND1TPS2DS3G4/SCT020W120G3-4AG是一款车规级碳化硅功率MOSFET，电压1200V，典型导通电阻18.5mΩ，电流100A，采用HiP247-4封装。这款碳化硅功率MOSFET器件采用先进创新的第三代SiC MOSFET技术开发。该器件在整个温度范围内具有极低的R_DS(on)，结合低电容和极高的开关操作，可提升应用在频率、能效、系统尺寸和重量减轻方面的性能。
商品特性
- 符合AEC-Q101标准
- 整个温度范围内R_DS(on)极低
- 高速开关性能
- 极快且稳健的本征体二极管
- 极高的工作结温能力（T_J=200℃）
- 用于提高效率的源极感应引脚
应用领域
- EV/HEV用DC/DC转换器
- 主逆变器（电力牵引）
- 车载充电器（OBC）
