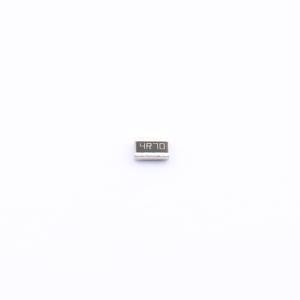

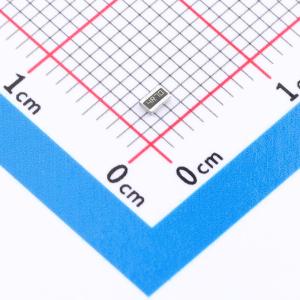

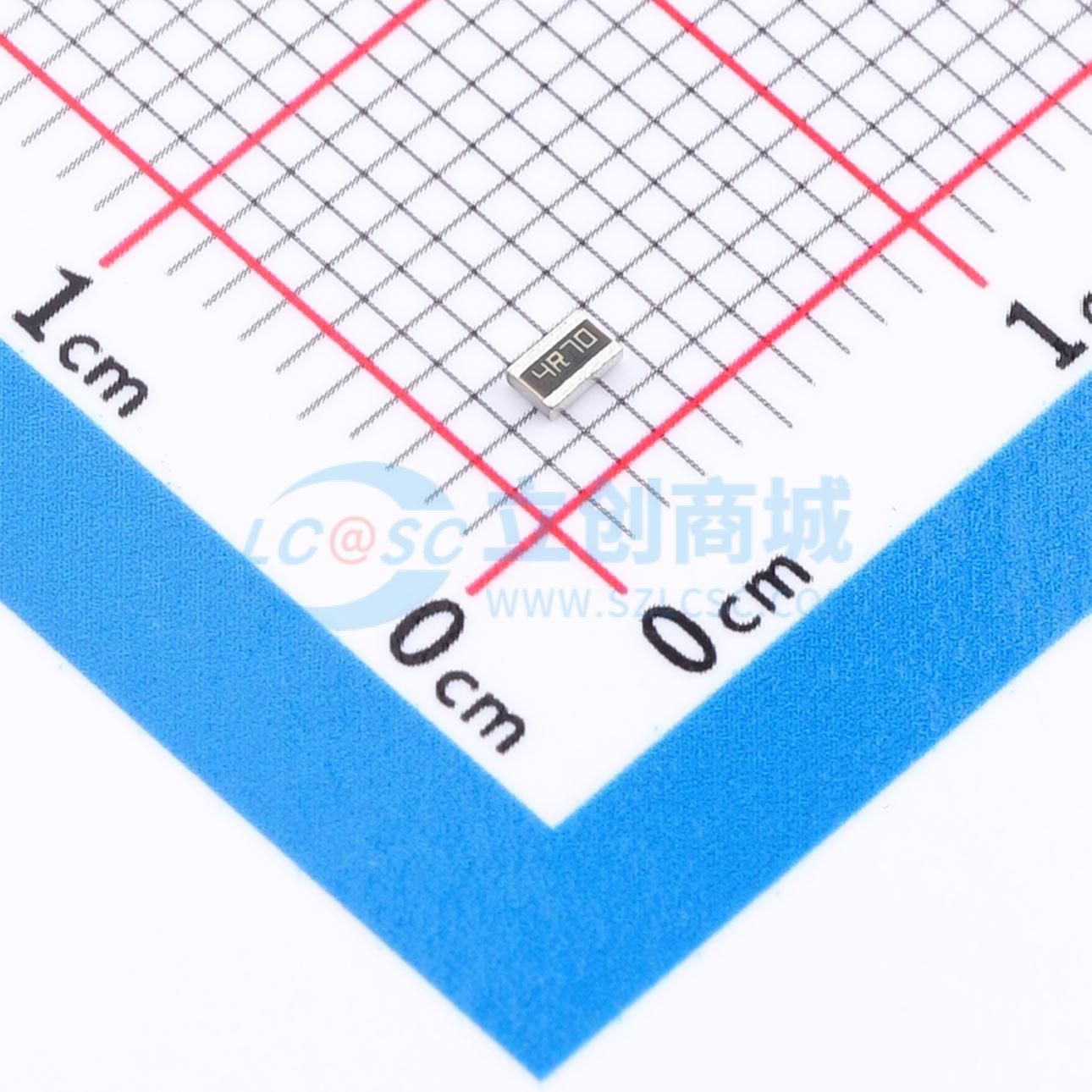

LTR10EZPF4R70
LTR10EZPF4R70
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ROHM(罗姆)
- 商品型号
- LTR10EZPF4R70
- 商品编号
- C27849843
- 商品封装
- 0508
- 包装方式
- 袋装
- 商品毛重
- 0.059克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 贴片电阻 | |
| 阻值 | 4.7Ω | |
| 精度 | ±1% |
| 属性 | 参数值 | |
|---|---|---|
| 温度系数 | ±100ppm/℃ | |
| 工作温度 | -55℃~+155℃ |
商品概述
本规格书定义了罗姆公司的高功率芯片电阻器<宽端子型><抗浪涌>“LTR10 EZP”。芯片电阻器标记说明如下：(1) 标记方法：根据IEC代码，使用三或四位数字进行计算编号，“R”用作小数点。示例：四位数字 --- 100 kΩ = 1003，10Ω = 10R0；三位数字 --- 100 kΩ = 104，10Ω = 100。(2) 标记方向：标准，电阻器表面标记。(3) 标记颜色：米白色标记或其他合适的标记。
商品特性
- 盖带剥离强度：0.1N ≤ 剥离强度 ≤ 0.6N
- 当顶带被剥开时，基带不应粘在顶带上，剥开方向如下
- 在60±3°C、90~95%（相对湿度）的环境中放置120小时后，顶带不应从基纸上脱落
- 元件以同一面（电阻元件朝上）放置在带腔中
- 10个节距的累积节距公差应在±0.2mm以内
- 当胶带以15mm的半径弯曲时，胶带和腔体不应损坏
- 带腔中的元件不应粘在底带/盖带上
- 元件从腔体中取出时，不应被胶带碎片或异物堵塞
- 顶带不应覆盖胶带的链轮孔
- 缺失元件的数量不应超过元件总数（标记数量）的0.1%或一个（取较大值），且不允许连续缺失超过两个
- 胶带送料方向应如下面绘制的图片所示
- 引导带是一段只有盖带和空白腔体（无电阻器）的部分
- 尾带是一段空白腔体（无电阻器）的部分，且尾带不应通过粘合剂固定在卷轴上，必须是可以轻松从卷轴中拉出的那种
