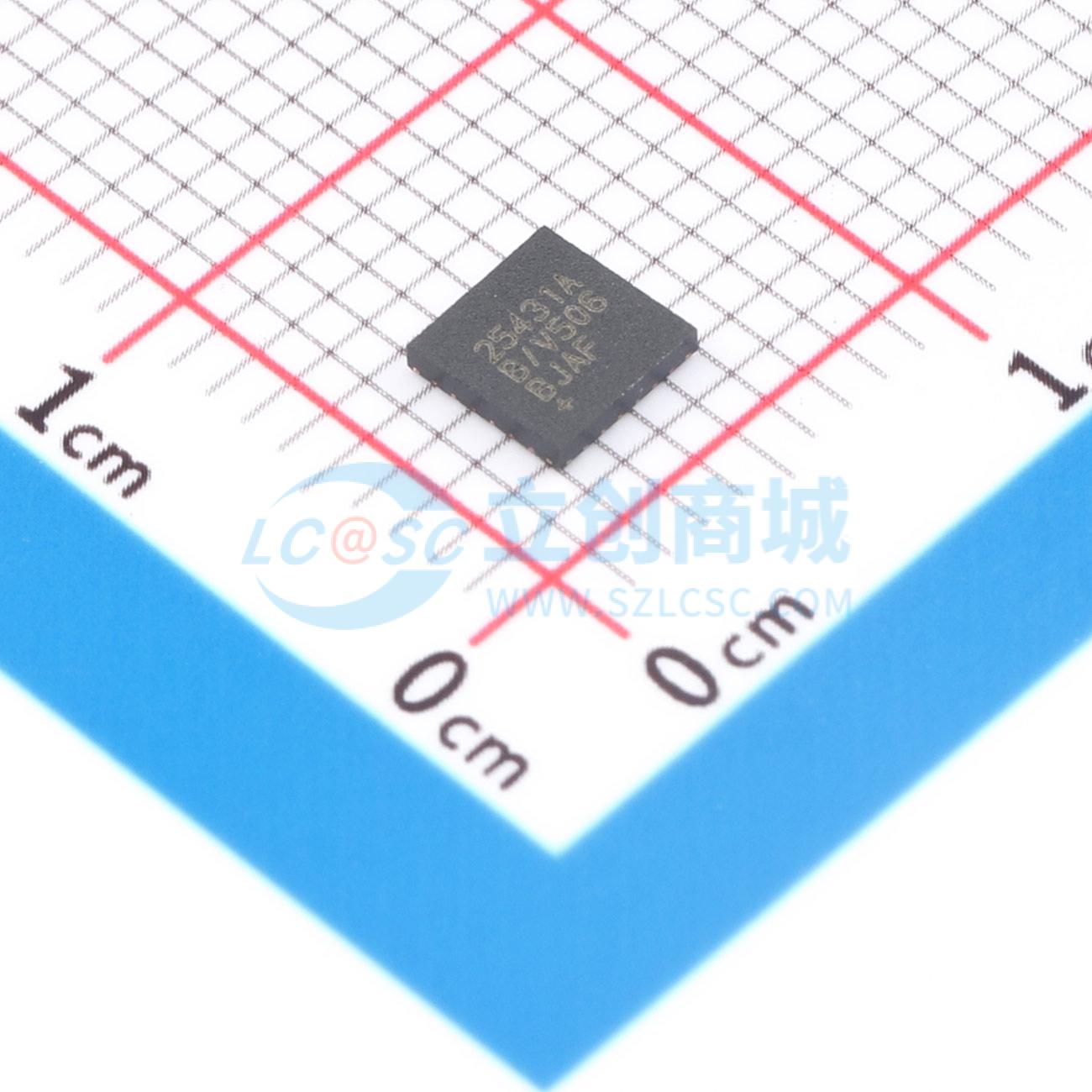

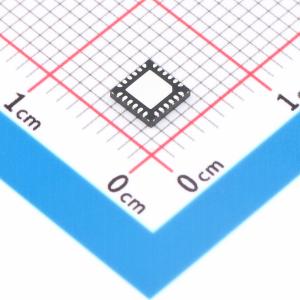

温馨提醒：图片仅供参考，商品以实物为准
MAX25431ATGB/VY+
升降压型 6V~36V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MAx25431是一款电流模式的升降压控制器。的工作输入电压范围为6V至36V。开关频率可通过电阻编程设置在220kHz至2.2MHz之间，并且可以与外部时钟同步。器件的输出电压可选固定5V或在3V至25V范围内调节。宽输入电压范围，加上在电池瞬态期间保持恒定输出电压的能力，使得非常适合汽车应用。在轻负载应用中，逻辑输入（FSYNC）允许器件以固定频率、强制PWM模式工作，以消除频率变化并帮助最小化EMI。保护功能包括逐周期电流限制，在持续过载情况下会进入打嗝模式，输入欠压锁定（UVLO），输出过电压保护以及具有自动恢复功能的热关断。MAx25431采用小型4mm x 4mm 24引脚TQFN-EP SW封装。
- 商品型号
- MAX25431ATGB/VY+
- 商品编号
- C27853757
- 商品封装
- SWTQFN-24(4x4)
- 包装方式
- 托盘
- 商品毛重
- 0.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升降压型 | |
| 工作电压 | 6V~36V | |
| 输出电压 | 3V~25V | |
| 开关频率 | 220kHz~2.2MHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 拓扑结构 | 降压-升压式 | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
MAx25431是一款电流模式的升降压控制器。的工作输入电压范围为6V至36V。开关频率可通过电阻编程设置在220kHz至2.2MHz之间，并且可以与外部时钟同步。
器件的输出电压可选固定5V或在3V至25V范围内调节。宽输入电压范围，加上在电池瞬态期间保持恒定输出电压的能力，使得非常适合汽车应用。在轻负载应用中，逻辑输入（FSYNC）允许器件以固定频率、强制PWM模式工作，以消除频率变化并帮助最小化EMI。保护功能包括逐周期电流限制，在持续过载情况下会进入打嗝模式，输入欠压锁定（UVLO），输出过电压保护以及具有自动恢复功能的热关断。
MAx25431采用小型4mm x 4mm 24引脚TQFN-EP SW封装。
