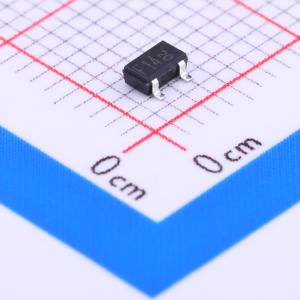

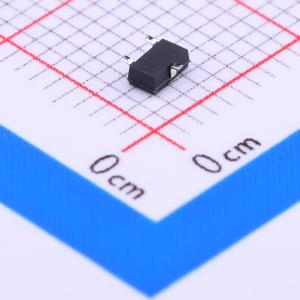

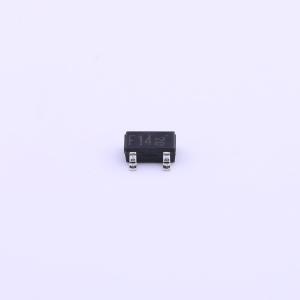

DTB114EKT146
PNP型，-500mA、-50V数字晶体管（内置偏置电阻晶体管）
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：内置偏置电阻，R1 = R2 = 10kΩ。 内置偏置电阻可在不连接外部输入电阻的情况下配置反相器电路。 操作时只需设置开/关条件，使电路设计简单。 互补NPN类型：DTD114K。应用：反相器。 接口
- 品牌名称
- ROHM(罗姆)
- 商品型号
- DTB114EKT146
- 商品编号
- C308681
- 商品封装
- TO-236-3(SOT-23-3)
- 包装方式
- 编带
- 商品毛重
- 0.034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 数量 | - | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 500mA | |
| 耗散功率(Pd) | 200mW | |
| 晶体管类型 | PNP | |
| 直流电流增益(hFE) | 56@50mA,5V |
| 属性 | 参数值 | |
|---|---|---|
| 最小输入电压(VI(on)) | 3V | |
| 输出电压(VO(on)) | 300mV | |
| 输入电阻 | 10kΩ | |
| 电阻比率 | 1 | |
| 工作温度 | -55℃~+150℃ | |
| 集射极饱和电压(VCE(sat)) | 300mV@2.5mA,50mA | |
| 特征频率(fT) | 200MHz |
