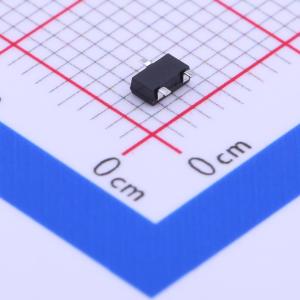

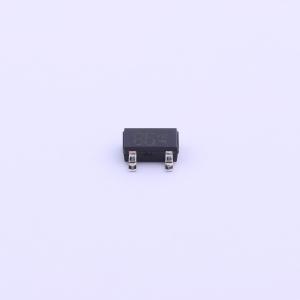

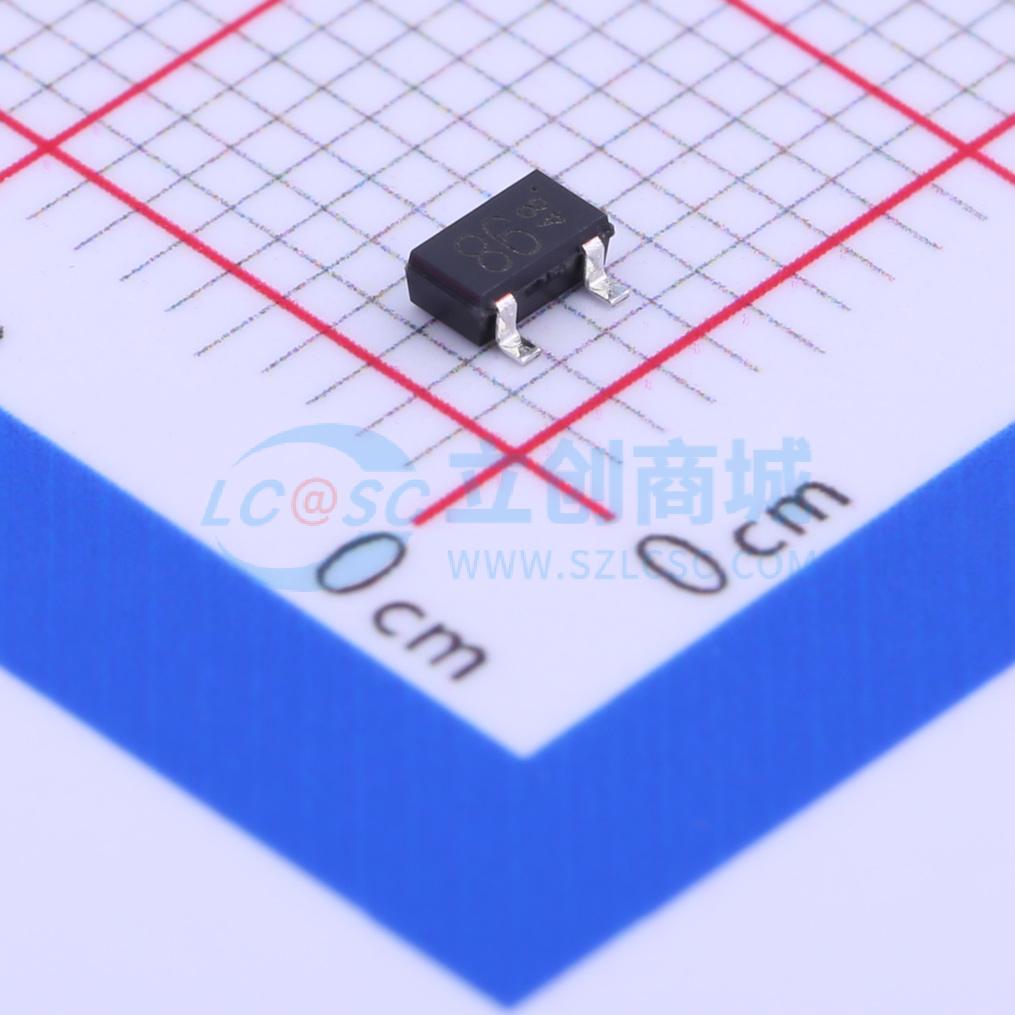

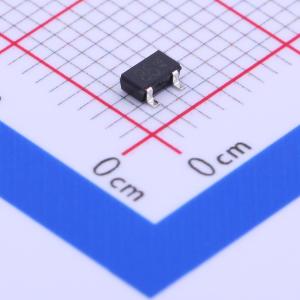

DTC144WKAT146
NPN型，100mA、50V数字晶体管（内置偏置电阻晶体管）
- 描述
- 特性：内置偏置电阻。 内置偏置电阻可在不连接外部输入电阻的情况下配置逆变器电路。 偏置电阻由完全隔离的薄膜电阻组成，允许输入负偏置，还具有完全消除寄生效应的优点。 仅需设置开/关条件即可操作，使电路设计变得容易。 互补PNP类型。 无铅/RoHS合规。应用：开关电路。 逆变器电路
- 品牌名称
- ROHM(罗姆)
- 商品型号
- DTC144WKAT146
- 商品编号
- C308698
- 商品封装
- TO-236-3(SOT-23-3)
- 包装方式
- 编带
- 商品毛重
- 0.034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 数量 | 1个NPN-预偏置 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 30mA | |
| 耗散功率(Pd) | 200mW | |
| 晶体管类型 | NPN | |
| 直流电流增益(hFE) | 56 | |
| 最小输入电压(VI(on)) | 4V@2mA,0.3V |
| 属性 | 参数值 | |
|---|---|---|
| 最大输入电压(VI(off)) | 800mV@100uA,5V | |
| 输出电压(VO(on)) | 300mV@10mA,0.5mA | |
| 输入电阻 | 47kΩ | |
| 电阻比率 | 0.47 | |
| 工作温度 | - | |
| 集射极饱和电压(VCE(sat)) | 300mV | |
| 特征频率(fT) | 250MHz |
商品特性
- 内置偏置电阻
- 内置偏置电阻可在不连接外部输入电阻的情况下配置反相器电路
- 偏置电阻由完全隔离的薄膜电阻组成，允许输入负偏置。它们还具有完全消除寄生效应的优点
- 操作时只需设置开/关条件，使电路设计变得简单
- 互补PNP类型：DTA144W系列
- 无铅/符合RoHS标准
应用领域
- 开关电路
- 反相器电路
- 接口电路
- 驱动电路
