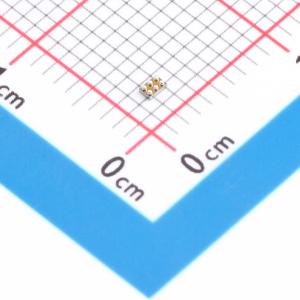

温馨提醒：图片仅供参考，商品以实物为准
LQ05041QCS6
超低功耗负载开关带压摆率控制
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- LQ05041QCS6
- 商品编号
- C27404782
- 商品封装
- WLCSP-6(1x1.5)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 负载开关 | |
| 通道数 | - | |
| 输入控制逻辑 | 高电平有效 | |
| 工作电压 | 1.1V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 4A | |
| 导通电阻 | 15mΩ | |
| 功能特性 | 输出放电功能；软启动 | |
| 工作温度 | -40℃~+85℃ |
商品概述
LQ05041QCS6 是一款额定电流为 4 A 的极高效率集成负载开关，具备压摆率控制功能。该器件采用尖端技术，实现了业界的性能，包括最低的导通电阻、静态电流和关断电流。较低的导通电阻可最大限度地减少传导损耗，而极低的静态电流和关断电流解决方案使设计人员能够抑制寄生漏电流、提高系统效率并延长电池寿命。LQ05041QCS6 集成的压摆率控制是增强系统可靠性的关键，可有效抑制开关事件期间总线上的电压波动。在未受控开关可能产生较大浪涌电流、导致电压跌落和潜在总线复位事件的情况下，压摆率控制功能可限制导通期间的浪涌电流，从而最大限度地减少电压跌落。LQ05041QCS6 负载开关器件采用 0.97 mm × 1.47 mm × 0.55 mm 的晶圆级芯片尺寸封装，具有 6 个凸点和 0.5 mm 间距，并支持宽输入电压范围，从而延长了系统的工作寿命并增强了其鲁棒性。此外，该单一器件可用于各种电压轨应用，简化了库存管理并降低了运营成本。
商品特性
- 低导通电阻：典型值 15 mΩ @ 5.5 V_IN
- 超低静态电流：典型值 <3 nA @ 5.5 V_IN
- 超低关断电流：典型值 50 nA @ 5.5 V_IN
- 最大输出电流：4 A
- 宽输入电压范围：1.1 V 至 5.5 V，最大绝对值 6 V
- 受控上升时间：400 μs @ 3.3 V_IN
- 内部 EN 下拉电阻
- 集成输出放电开关
- 宽工作温度范围：-40℃ ~ 85℃
- HBM：6 kV，CDM：2 kV
- 超小尺寸：采用 0.97 mm × 1.47 mm × 0.55 mm WLCSP 封装，具有 6 个凸点
应用领域
- 移动设备
- 数据存储
- 物联网设备
- 可穿戴设备
- 低功耗子系统
