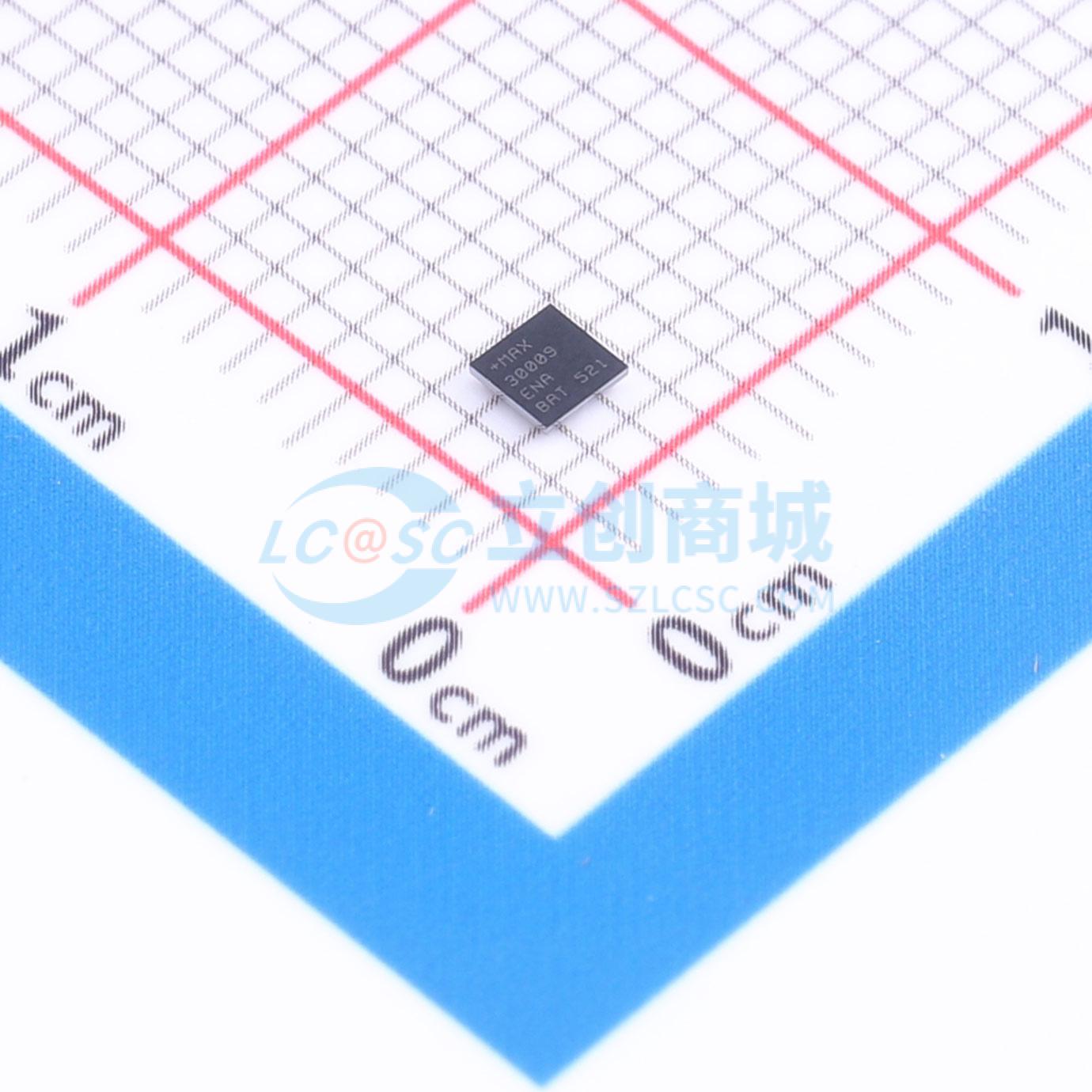

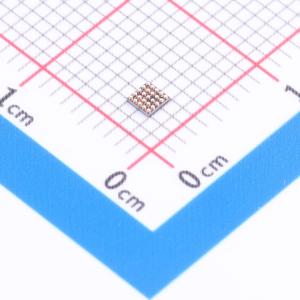

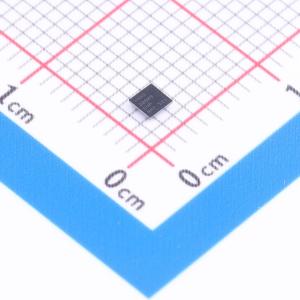

MAX30009ENA+T

低功耗、高性能生物阻抗模拟前端

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是完整的生物阻抗（BioZ）模拟前端（AFE）解决方案，适用于可穿戴应用。为健身、健康和临床应用提供高性能，为长电池寿命提供超低功耗。BioZ接收通道具有静电放电（ESD）保护、电磁干扰（EMI）滤波、内部导联偏置、直流导联断开检测、DRVN导联断开检测以及待机模式下的超低功耗导联导通检测。BioZ接收通道还具有高输入阻抗、低噪声、高共模抑制比（CMRR）、可编程增益、各种低通和高通滤波器选项，以及两个用于同时进行I和Q采集的高分辨率模数转换器。BioZ发射通道具有一个正弦波电流发生器，可在16Hz至500kHz的宽频率范围和16nARMS至1.28mARMS的宽幅度范围内将交流电流驱动到人体中。发射通道还可以在正弦波电压和H桥模式下工作
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX30009ENA+T
商品编号: C27409851
商品封装: WLP-25()
包装方式: 编带
商品毛重: 0.516667克(g)

商品参数

商品概述

MAX30009是一款专为可穿戴应用设计的完整生物阻抗模拟前端解决方案。它在健身、健康监测和临床应用中提供高性能，同时具备超低功耗以延长电池寿命。生物阻抗接收通道集成了静电放电保护、电磁干扰滤波、内部导联偏置、直流导联脱落检测、DRVN导联脱落检测，以及在待机模式下的超低功耗导联连接检测功能。该接收通道还具有高输入阻抗、低噪声、高共模抑制比、可编程增益、多种低通和高通滤波器选项，以及两个用于同步采集I路和Q路信号的高分辨率模数转换器。

生物阻抗发射通道包含一个正弦波电流发生器，能够以16Hz至500kHz的宽频率范围和16nARMS至1.28mARMS的宽幅度范围向人体注入交流电流。该发射通道还可在正弦波电压模式和H桥模式下工作。灵活的输入/输出多路复用器支持使用多组电极进行双极和四极测量。

对于需要高阻抗精度的测量，如生物阻抗分析/光谱分析和自动体外除颤器体阻抗测量，MAX30009提供了多种校准选项。可通过四线校准端口连接外部精密电阻以实现最高精度。内部微调电阻也能提供高精度。

基于锁相环的定时子系统支持广泛且可微调的激励和采样频率，并可与亚德诺半导体其他生物传感器同步，实现数据同步采集。MAX30009采用2.03mm x 2.03mm、25凸点的晶圆级封装，工作温度范围为-40℃ to +85℃。

商品特性

完整的高性能生物阻抗模拟前端解决方案
同步I路和Q路测量能力
支持四电极和双电极配置
超低功耗运行，在1.8V AVDD下功耗为250μW
高分辨率、20位Σ-Δ模数转换器
采样率范围宽，从16sps至4ksps
灵活且可编程的输入/输出多路复用器
低噪声、高分辨率接收通道，具备17位有效分辨率和1.1μVₚ₋ₚ噪声
高输入阻抗 >1GΩ，可实现极低的共模至差模转换
可编程正弦波激励，提供用于皮电反应/皮电活动的低频、低电流选项，起始频率为16Hz，起始电流为16nARMS
宽范围的生物电阻抗分析/光谱分析频率，从1kHz至500kHz
为心阻抗图应用提供高频率下的大电流，并针对较低频率设有闭锁功能以符合60601-1标准
高输入交流动态范围 >1000mVₚ₋ₚ
4引脚原位校准端口支持连接四线精密电阻，实现高质量绝对阻抗测量
直流导联脱落检测能力
超低功耗导联连接检测，可产生中断以唤醒系统，典型导联连接检测电流为0.7μA
典型关断电流为0.6μA
256字先进先出存储器
灵活的基于锁相环的定时子系统，支持内部或外部时钟源
锁相环可与相邻的生物传感器模拟前端同步
可配置中断，减少微控制器唤醒时间并节省功耗
高速串行外设接口和I²C数字接口

应用领域

可穿戴健身、健康监测和医疗设备
多频身体成分分析仪
无创血流动力学监测仪
自动体外除颤器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟前端(AFE)
	分辨率(位)	20位
	工作电压	1.7V~2V
	信噪比	-
	工作温度	-40℃~+85℃
	数据速率	-

	属性	参数值
	时钟频率(fc)	-
	采样率	-
	基准电压值	1V
	静态电流	0.6uA
	接口类型	I2C；SPI
	功能特性	可编程增益；多路复用器；ESD保护
