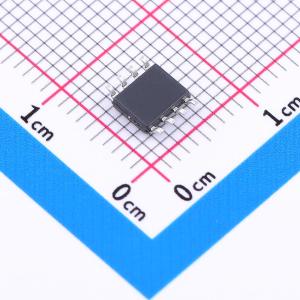

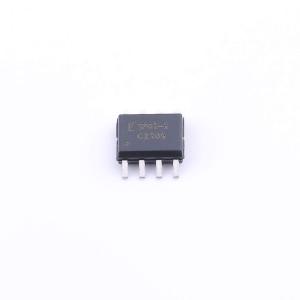

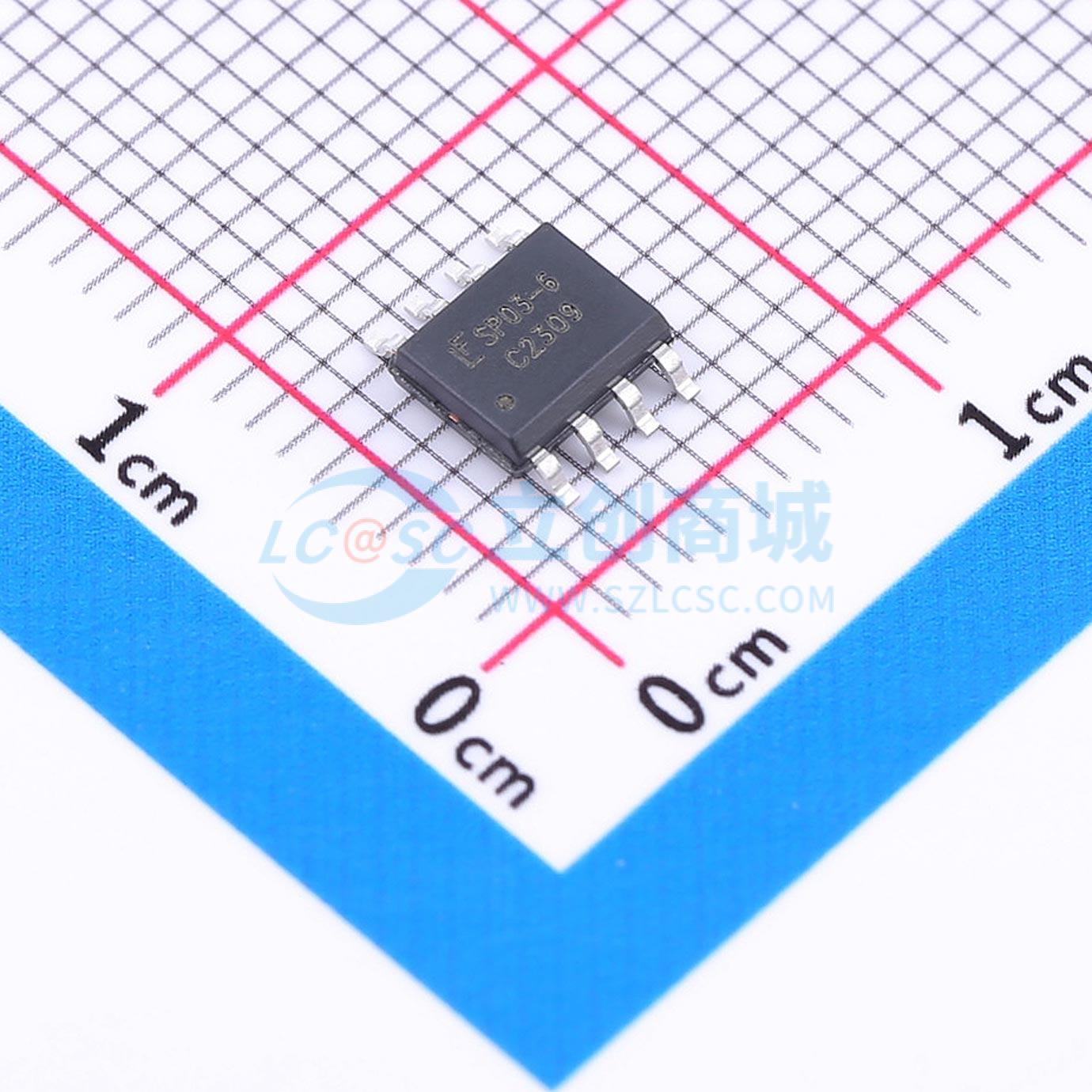

温馨提醒：图片仅供参考，商品以实物为准
SP03-6BTG
双向TVS 6V截止 峰值浪涌电流：150A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款新型宽带保护组件可为诸如10/100/1000 BaseT以太网、TVE3 DS3接口、ADSL2+和VDSL2+等应用提供过压保护。这款新型保护器将TVS二极管元件与二极管整流桥相结合，在一个封装中同时提供纵向和差分保护。这种创新设计使得该器件的电容负载特性相对于其两端的信号电压呈对数线性关系
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SP03-6BTG
- 商品编号
- C2766089
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 6V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 150A@8/20us | |
| 峰值脉冲功率(Ppp) | 2.8kW |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6.8V | |
| 反向电流(Ir) | 25uA | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 16pF；8pF |
应用领域
- T1/E1 线路板卡
- 10/100/1000 基础T
- T3/E3 和 DS3 接口以太网
- STS-1 接口
