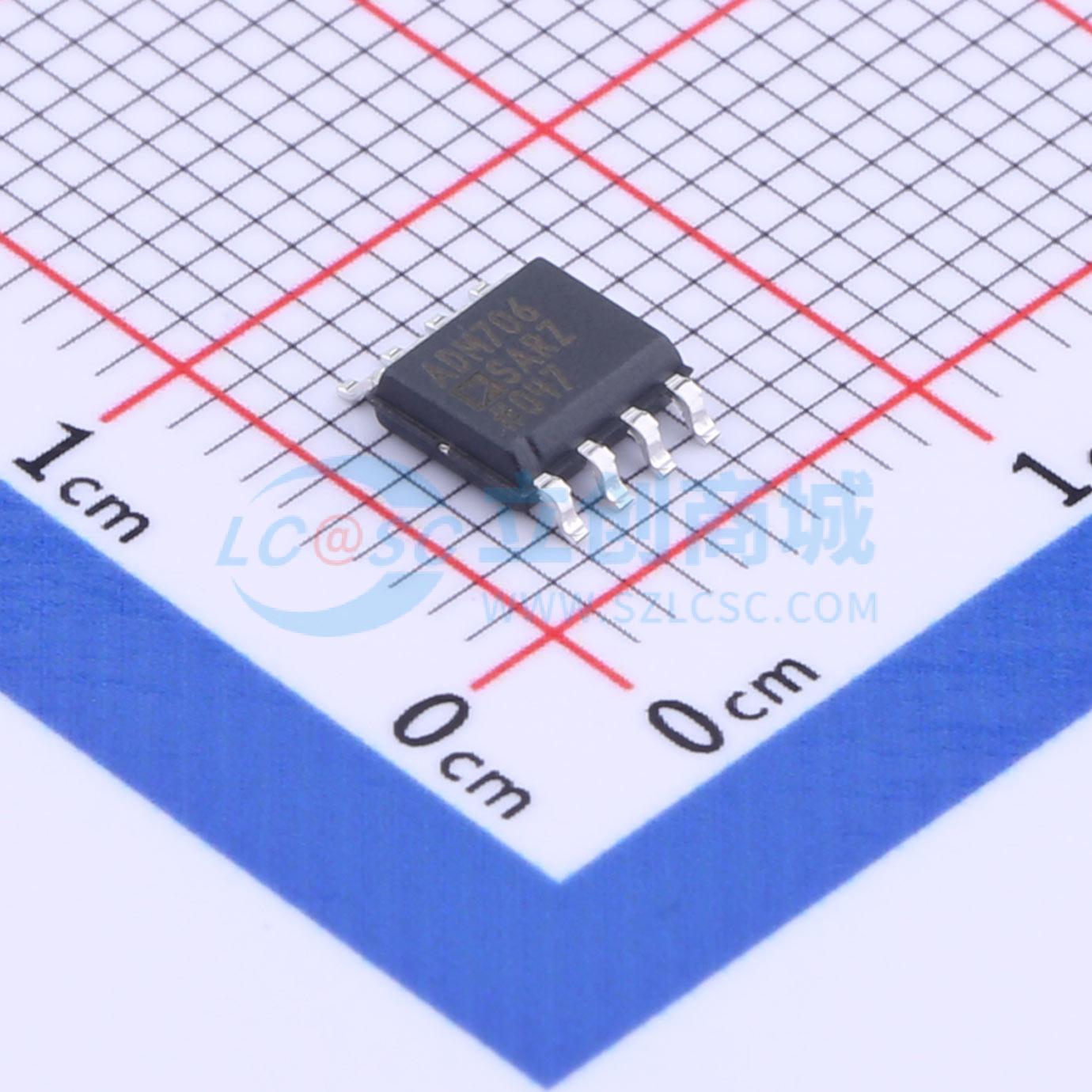

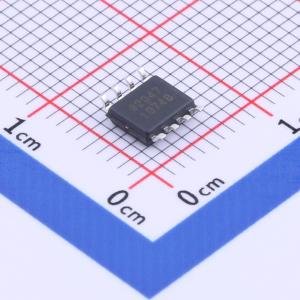

ADM706SARZ-REEL7

3V 电压监测微处理器监控电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADM706P/ADM706R/ADM706S/ADM706T 以及 ADM708R/ADM708S/ADM708T 微处理器监控电路适用于监控 3V 或 3.3V 电源。ADM706P/ADM706R/ADM706S/ADM706T 提供电源监控电路，可在电源上电、掉电和欠压情况下产生复位输出。当 VCC 低至 1V 时，复位输出仍可正常工作
品牌名称: ADI(亚德诺)
商品型号: ADM706SARZ-REEL7
商品编号: C2765069
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.01克(g)

商品参数

商品概述

ADM706P/ADM706R/ADM706S/ADM706T和ADM708R/ADM708S/ADM708T微处理器监控电路适用于监控3V或3.3V电源。 ADM706P/ADM706R/ADM706S/ADM706T提供电源监控电路，可在电源上电、掉电和欠压情况下产生复位输出。复位输出在VCC低至1V时仍可正常工作。此外还提供独立的看门狗监控电路。如果看门狗输入在1.6秒内未翻转，则该电路将被激活。此外，还有一个1.25V阈值检测器，用于电源故障警告、低电量检测或监控额外的电源。还包括一个低电平有效、经过去抖处理的手动复位输入（MR）。 ADM706R、ADM706S和ADM706T除复位阈值监控电平不同外，其他方面完全相同，其复位阈值监控电平分别为2.63V、2.93V和3.08V。ADM706P与ADM706R的复位阈值均为2.63V，不同之处仅在于ADM706P的复位输出为高电平有效。 ADM708R/ADM708S/ADM708T的功能与ADM706R/ADM706S/ADM706T类似，唯一的区别是没有看门狗定时器功能。相反，除了低电平有效（RESET）输出外，还提供了一个高电平有效（RESET）的复位输出。所有器件均提供窄体8引脚PDIP和8引脚SOIC封装。

商品特性

精密电源电压监控器
2.63V（ADM706P、ADM706R、ADM708R）
2.93V（ADM706S、ADM708S）
3.08V（ADM706T、ADM708T）
100μA静态电流
200ms复位脉冲宽度
经过去抖处理的手动复位输入（MR）
独立看门狗定时器，1.6秒超时（ADM706P、ADM706R、ADM706S）
复位输出：高电平有效（ADM706P）；低电平有效（ADM706R、ADM706S、ADM706T）；高电平和低电平均有效（ADM708R、ADM708S、ADM708T）
用于电源故障或低电量警告的电压监控器
保证Vcc = 1V时RESET有效
是MAX706P/R/S/T、MAX708R/S/T的理想升级产品

应用领域

微处理器系统
计算机
控制器
智能仪器
关键微处理器监控
电池供电系统
便携式仪器

数据手册PDF

放大查看下载PDF

优惠活动

8.5折

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	-
	工作电压	3V~5.5V
	复位有效电平	低电平有效
	阈值电压	2.93V

	属性	参数值
	受监控电压数	1
	手动复位	有
	看门狗定时器	有
	复位超时	200ms
	工作温度	-40℃~+85℃@(TA)
	静态电流(Iq)	100uA
