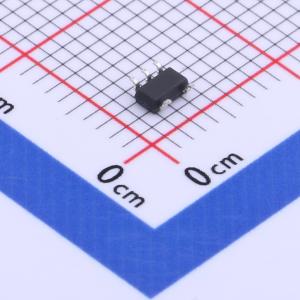

温馨提醒：图片仅供参考，商品以实物为准

ME6231C50M5G

18V耐压、低功耗、高PSRR、高精度LDO转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ME6231系列是以CMOS工艺制造的18V耐压、低功耗、高PSRR，高精度低压差线性稳压器。ME6231系列稳压器内置固定电压基准，温度保护，限流电路，相位补偿电路以及低内阻的MOSFET，达到高纹波抑制，高精度低压差的性能。 ME6231系列兼容体积比钽电容更小的陶瓷电容，而且不需使用0.1μF的By-pass电容，更能节省空间。
品牌名称: MICRONE(南京微盟)
商品型号: ME6231C50M5G
商品编号: C2765183
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.06克(g)
立创商城设计参考: LDO-(2)电源输入7V~20V-(2)输出0.1A~1A方案

商品参数

商品概述

ME6231系列是以CMOS工艺制造的18V耐压、低功耗、高PSRR，高精度低压差线性稳压器。ME6231系列稳压器内置固定电压基准，温度保护，限流电路，相位补偿电路以及低内阻的MOSFET，达到高纹波抑制，高精度低压差的性能。 ME6231系列兼容体积比钽电容更小的陶瓷电容，而且不需使用0.1μF的By-pass电容，更能节省空间。 ME6231系列的高速响应特性能应付负载电流的波动，所以特别适合使用于手持及射频产品上。通过控制芯片上的CE脚可将输出关断，在关断后的功耗只有0μA。

商品特性

最大输出电流：500mA（VIN = 4.3V，VOUT = 3.3V）
低压差：125mV@IOUT = 100mA (VOUT = 3.3V)
工作电压范围：3V ~ 18V
输出电压范围：1.6V ~ 5.0V
高输出精度：±1%
低静态电流：1.8uA（TYP.）
关断电流：0uA（TYP.）
高纹波抑制比：65dB @ 1KHz（ME6231C33）
输入稳定性好：0.035%/V（TYP.）
内置温度保护和限流保护

应用领域

手机
无绳电话设备
照相机
蓝牙及其他射频产品
基准电压源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	18V
	输出电压	5V
	输出电流	500mA
	电源纹波抑制比(PSRR)	65dB@(1kHz)

	属性	参数值
	压差	125mV@(100mA)
	静态电流(Iq)	1.8uA
	特性	带使能；过热保护；过流保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
