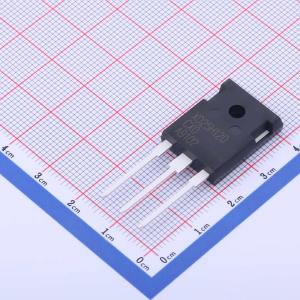

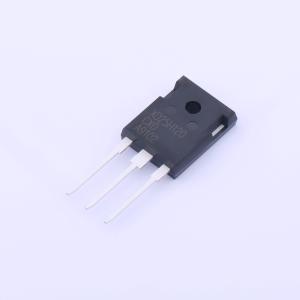

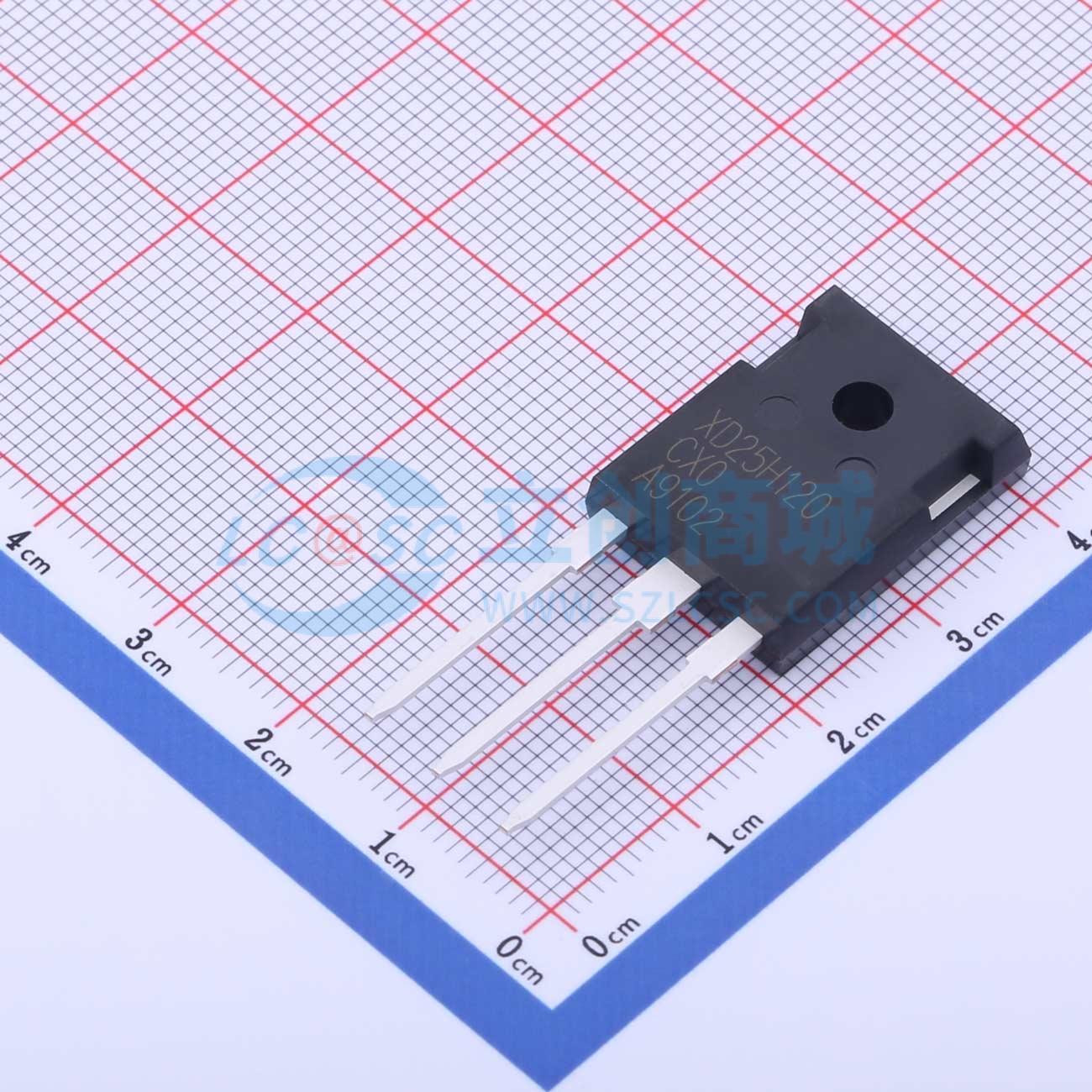

XD25H120CX0
XD25H120CX0
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- XDM(芯达茂)
- 商品型号
- XD25H120CX0
- 商品编号
- C2764454
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 8.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 50A | |
| 耗散功率(Pd) | 365W | |
| 集射极饱和电压(VCE(sat)) | 2V@25A,15V | |
| 栅极阈值电压(Vge(th)) | 5.8V@1000uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 117nC@25A,15V | |
| 输入电容Cies) | 1.468nF@25V | |
| 开启延迟时间(Td(on)) | 34ns | |
| 关断延迟时间(Td(off)) | 229ns | |
| 导通损耗(Eon) | 3mJ | |
| 关断损耗(Eoff) | 1.99mJ | |
| 反向恢复时间(Trr) | 348ns |
