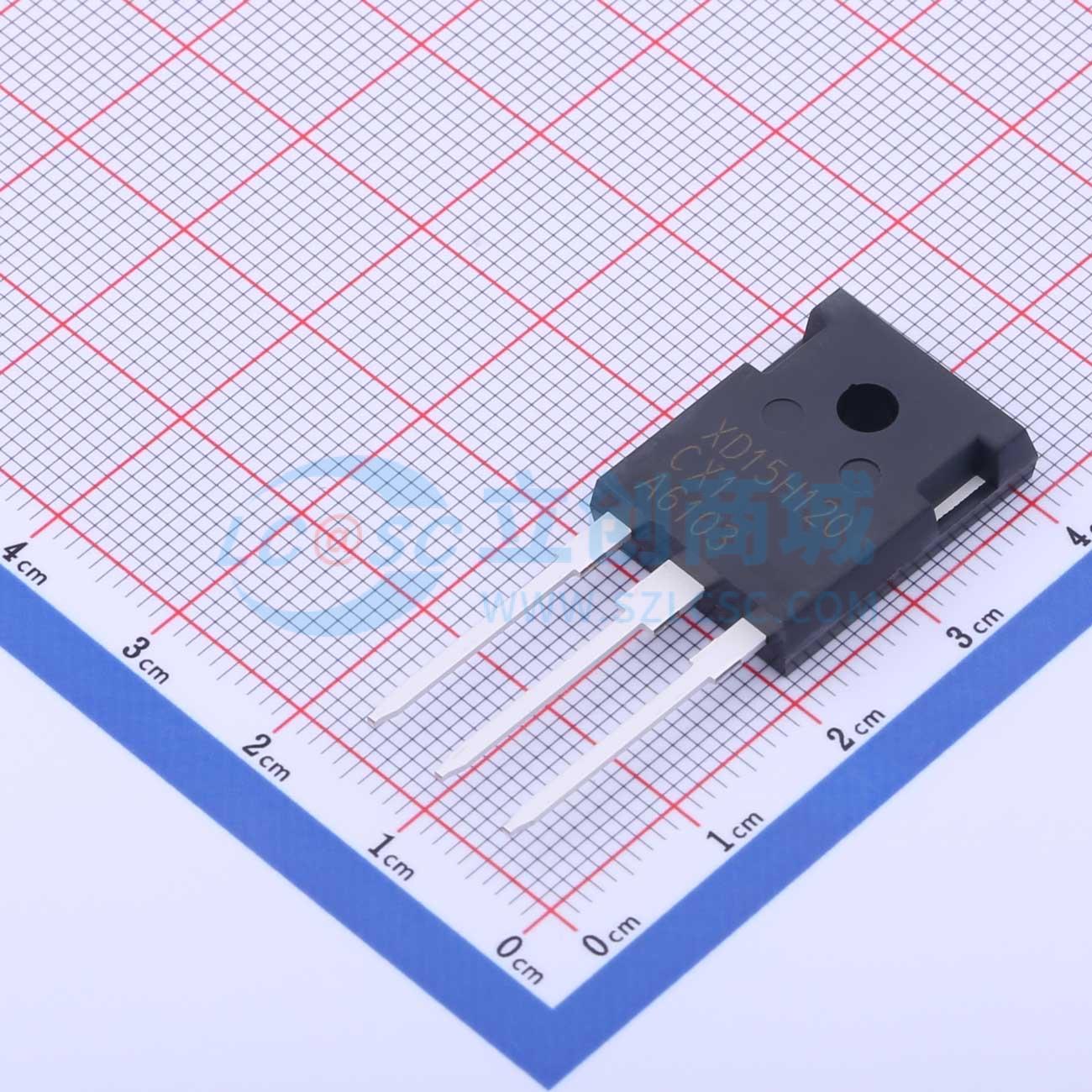

温馨提醒：图片仅供参考，商品以实物为准

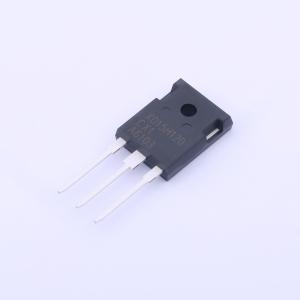

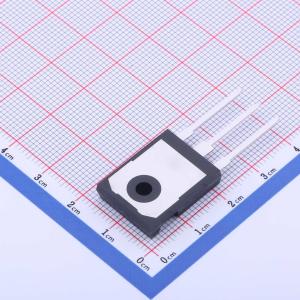

XD15H120CX1
XD15H120CX1
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- XDM(芯达茂)
- 商品型号
- XD15H120CX1
- 商品编号
- C2764453
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 15A | |
| 耗散功率(Pd) | 245W | |
| 集射极饱和电压(VCE(sat)) | 2V@15A,15V | |
| 栅极阈值电压(Vge(th)) | 5.8V@480uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 68nC@15A,15V | |
| 输入电容Cies) | 903pF@25V | |
| 开启延迟时间(Td(on)) | 36ns | |
| 关断延迟时间(Td(off)) | 215ns | |
| 导通损耗(Eon) | 1.62mJ | |
| 关断损耗(Eoff) | 1.11mJ | |
| 反向恢复时间(Trr) | 131.5ns |
