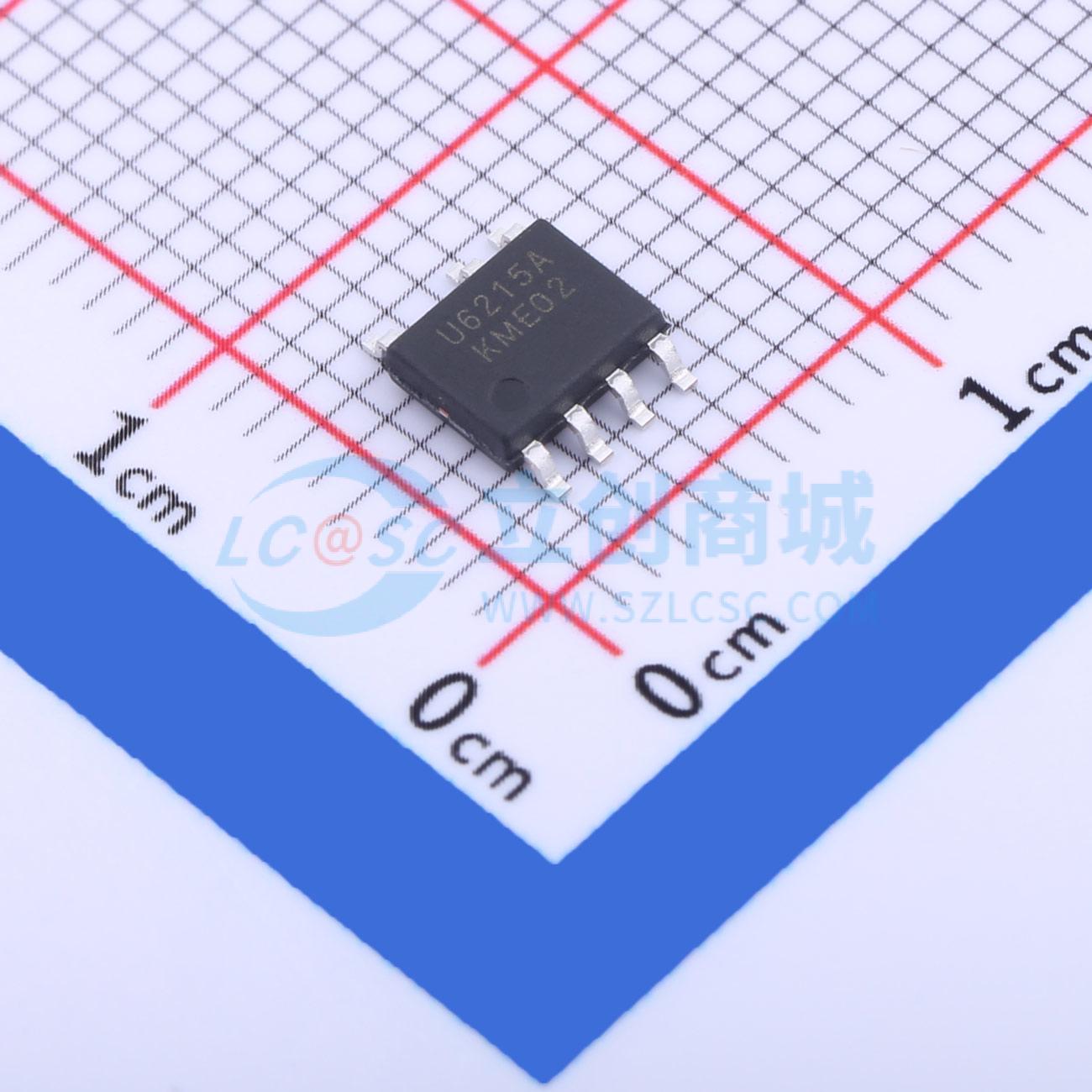

U6215A

准谐振原边调节恒压/恒流电源开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 六级能效AC-DC电源芯片12W原边内置三极管全电压 90W贴片副边外置MOS自带恒流
品牌名称: UN(友恩)
商品型号: U6215A
商品编号: C2763853
商品封装: SOP-7
包装方式: 编带
商品毛重: 0.13克(g)

商品参数

	属性	参数值
	特性	恒压模式(CV)；欠压保护(UVP)；过热保护(OTP)；恒流模式(CC)；过压保护(OVP)；过流保护(OCP)
	工作温度	-40℃~+85℃
	工作模式	PFM 调制；QR
	反馈方式	原边反馈

商品概述

U6215是一款高性能准谐振（QR）原边控制（PSR）PWM功率开关，具备高精度CV/CC控制，非常适合充电器应用。在CV模式下，U6215采用多模式QR控制，结合了AM（幅度调制）模式和FM（频率调制）模式，以提高系统效率和可靠性。在CC模式下，该IC采用PFM控制，并具备线电压和负载CC补偿功能，可实现快速动态响应。内置的线缆压降补偿（CDC）功能可提供出色的CV性能。 U6215集成了欠压锁定（UVLO）、VDD过压保护（VDD OVP）、逐周期限流（OCP）、短路负载保护（SLP）、片上热关断、VDD钳位等功能和保护机制。

商品特性

内置700V功率BJT，采用高效多模式PSR控制的准谐振原边控制（QR-PSR）
快速动态响应
内置动态基极驱动
无音频噪声运行
±4%的CC和CV调节精度
低待机功耗 < 70mW
CV模式下可编程线缆压降补偿（CDC）
内置交流线电压和负载CC补偿
内置保护功能：短路负载保护（SLP）、逐周期限流（OCP）、前沿消隐（LEB）、片上热关断（OTP）、VDD OVP、UVP及钳位
采用SOP-7封装

应用领域

手机电池充电器
AC/DC电源适配器和LED照明
PSR应用：U6215A：6W；U6215B：5W；U6215C：2.5W

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 5 个)

个

起订量：5 个4000个/圆盘

近期成交0单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	5V~21V
	开关频率	35kHz~70kHz
	晶体管耐压	700V
