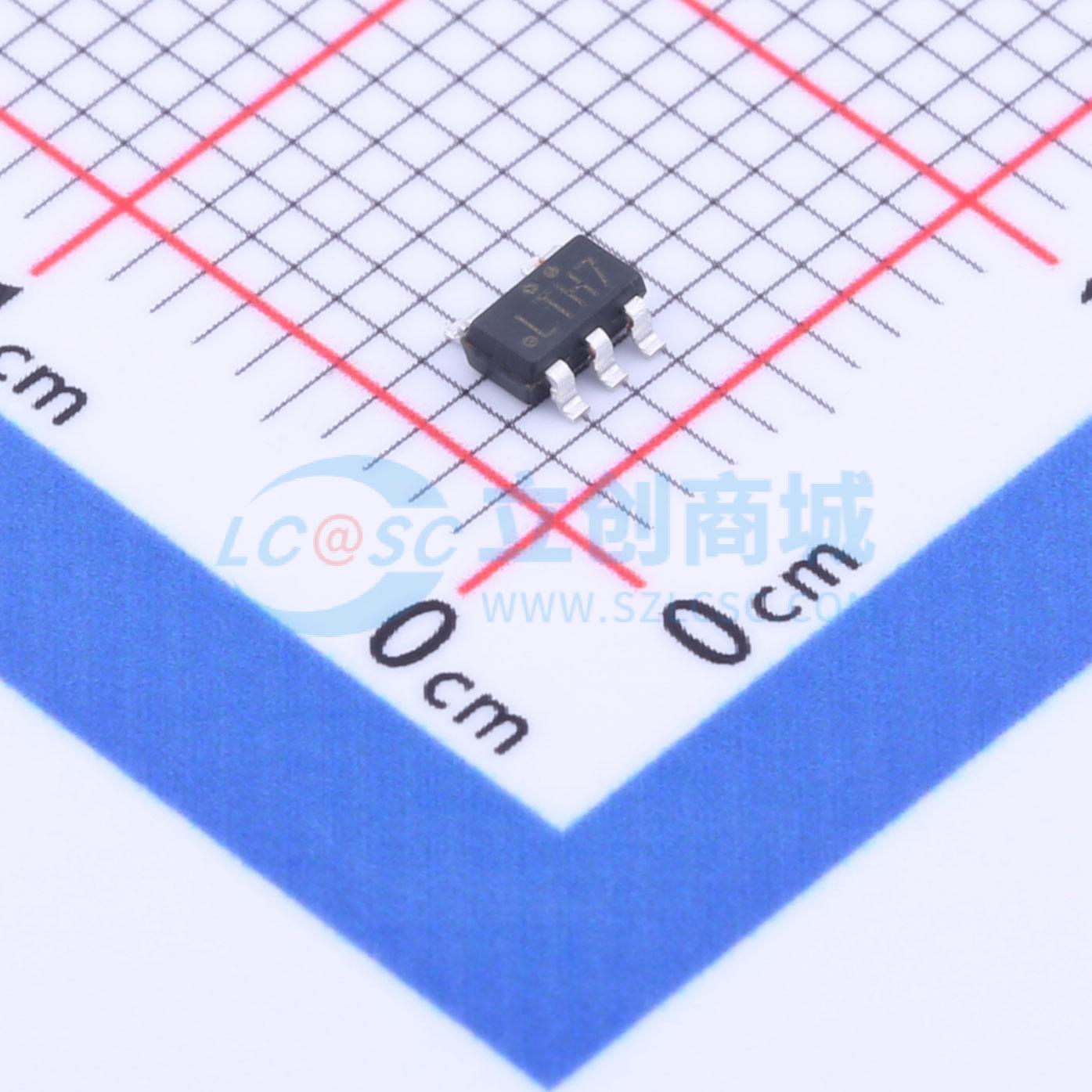

CL4054D

CL4054是一个完善的单片锂离子电池恒流/恒压线形电源管理芯片。它薄的尺寸和小的外包装使它便于便携应用。更值得一提的是，CL4054专门设计适用于USB的供电规格。得益于内部的MOSFET结构，在应用上不需要外部电阻和阻塞二极管。在高能量运行和高外围温度时，热反馈可以控制充电电流以降低芯片温度。

充电电压被限定在4.2V，充电电流通过外部电阻调节。在达到目标充电电压后，当充电电流降低到设定值的1/10时，CL4054就会自动结束充电过程。当输入端（插头或USB提供电源）拔掉后，CL4054自动进入低电流状态，电池漏电流将降到2μA以下。CL4054还可被设置于停止工作状态，使电源供电电流降到25μA。

CL4054确保电池接反时芯片自动进入保护状态，确保IC不被击穿导致电池自放电引起事故。

其余特性包括：充电电流监测，输入低电压闭锁，自动重新充电和充电已满及开始充电的标志。

• 可编程使充电电流可达500mA
• 不需要MOSFET，传感电阻和阻塞二极管
• 小的尺寸实现对锂离子电池的完全线形充电管理
• 恒电流/恒电压运行和热度调节使得电池管理效力最高，没有热度过高的危险
• 从USB接口管理单片锂离子电池
• 预设充电电压为4.2V±1%
• 充电电流输出监控
• 充电状态指示标志
• 1/10充电电流终止
• 停止工作时提供25μA电流
• 2.9V涓流充电阈值电压
• 软启动限制浪涌电流
• 电池反接保护

• 手机，PDA，MP3
• 蓝牙应用
