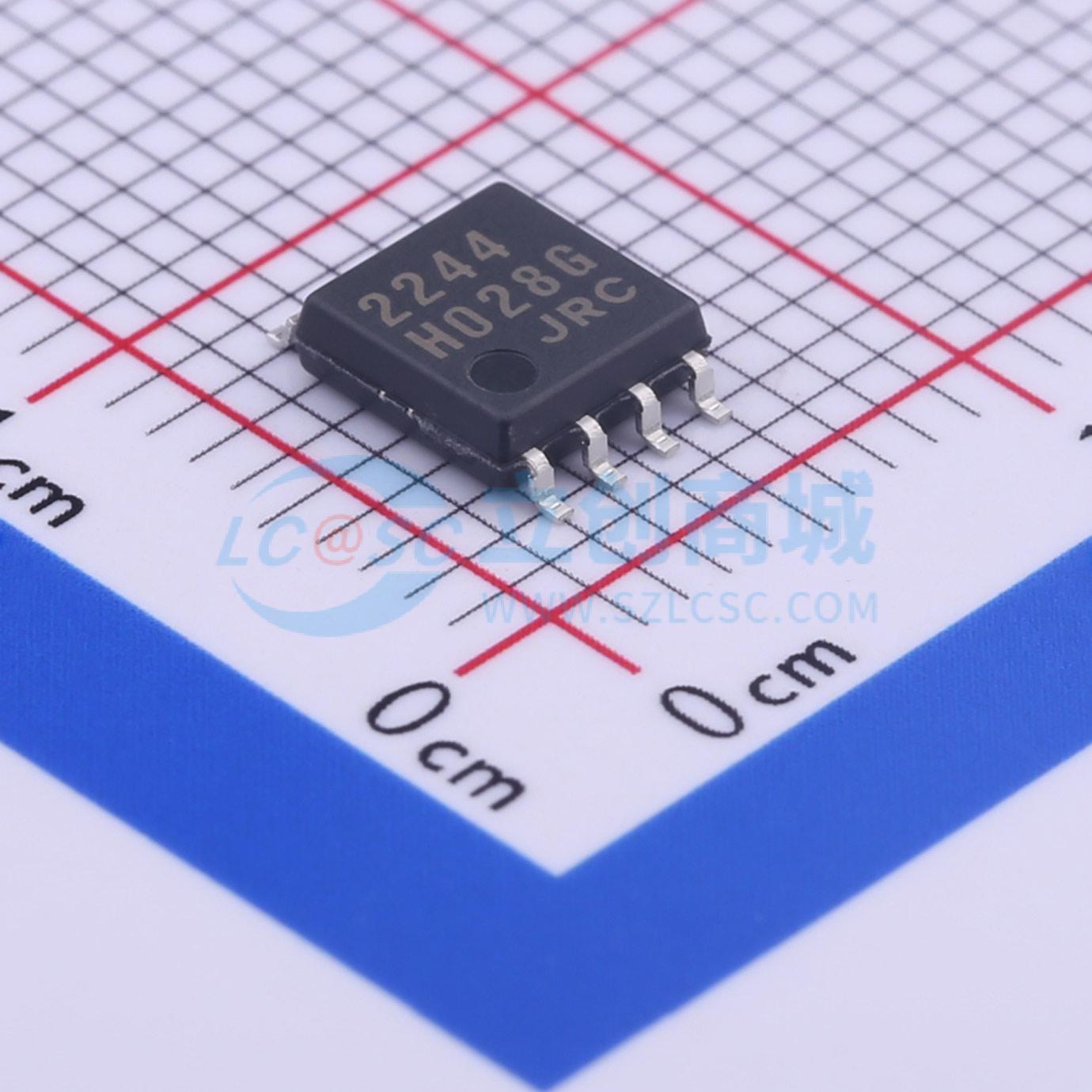

温馨提醒：图片仅供参考，商品以实物为准
NJM2244M-TE1-#ZZZB
停产 NJM2244
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- JRC
- 商品型号
- NJM2244M-TE1-#ZZZB
- 商品编号
- C28193
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.33克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 3:1 | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.75V~13V | |
| 带宽 | 10MHz |
商品概述
NJM2244是一款三输入集成视频开关，可从三个输入信号中选择一个视频信号。 其工作电源电压范围为5至12V，带宽为10MHz。 串扰为70dB（在4.43MHz时）。 NJM2244具备钳位功能，可在视频信号的固定位置设置直流电平的同时进行操作。
商品特性
- 工作电压：4.75至13V
- 三输入 - 单输出
- 内置75Ω阻抗驱动电路
- 具备静音功能
- 内置钳位功能
- 低功耗：16.5mA
- 串扰：70dB（在4.43MHz时）
- 宽频率范围：10MHz（2VP - P输入）
- 封装形式：DIP8、DMP8、SIP8
- 双极技术
