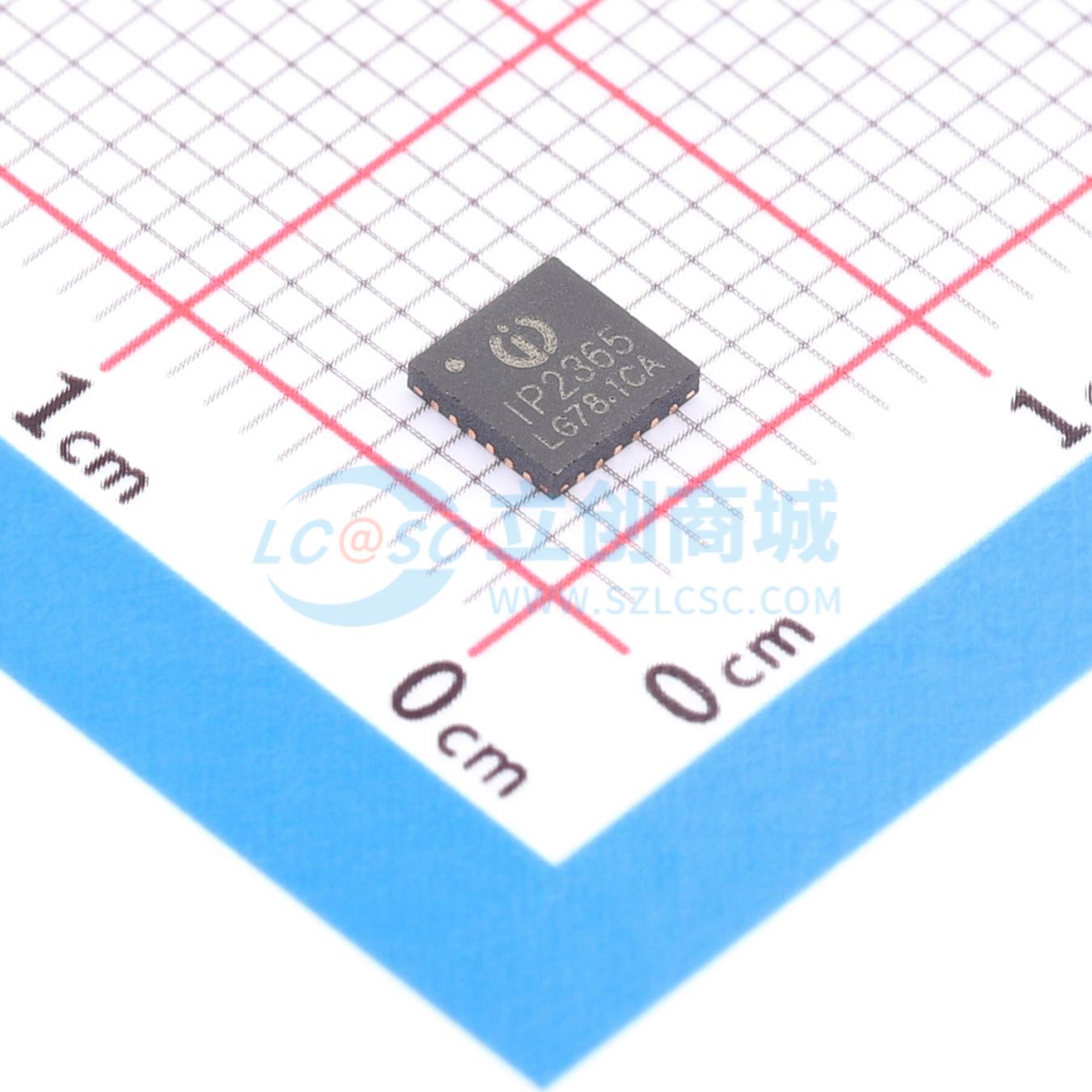

温馨提醒：图片仅供参考，商品以实物为准

IP2365

1~4串锂电池/锂离子电池降压充电IC

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款集成同步开关的降压转换器，支持 1~4 串锂电池/锂离子电池降压充电管理。内置功率 MOS，采用同步开关架构，开关频率 400kHz，转换效率 94%（24V 输入，16V/2A 充电）。工作输入电压范围是 4.5V 到 26V，输入可以智能调节充电电流，防止拉挂适配器，支持外接电阻调节输入欠压保护电压。支持外接电阻调节充电电流，支持最大 3A 的电池端充电电流，支持外接电阻设置充饱电压，支持 1~4 串锂电池充电
品牌名称: INJOINIC(英集芯)
商品型号: IP2365
商品编号: C2763591
商品封装: QFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

商品概述

IP2365是一款集成同步开关的降压转换器、支持1~4串锂电池/锂离子电池降压充电管理IC。内置功率MOS，采用同步开关架构，开关频率400kHz，转换效率94%（24V输入，16V/2A充电）。工作输入电压范围是4.5V到26V，输入可智能调节充电电流，防止拉挂适配器，支持外接电阻调节输入欠压保护电压。支持外接电阻调节充电电流和充电电压，支持最大3A的电池端充电电流，支持1~4串锂电池充电。支持NTC功能，可通过外接NTC电阻实现充电NTC温度保护。具有软启动功能，可防止启动时的冲击电流影响输入电源的稳定。有输入过压、欠压保护，输出过流、短路保护等多种保护功能。采用QFN24封装。

商品特性

内置功率MOS
工作输入电压范围：5V到26V
支持1 - 4串锂离子电池充电
支持外接电阻调节充电电压，最大输出电压20V
3A最大充电电流
支持外接电阻调节充电电流（输入端和电池端）
支持充电NTC温度保护
支持外接电阻调节输入欠压保护电压
支持LED充电状态指示
输出过流、短路保护
输入过压、欠压保护
整机过温保护
ESD 4kV

应用领域

锂电池/锂离子电池充电
磷酸铁锂电池充电

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	5V~26V
	最大充电电流	3A
	充电饱和电压	-
	放电截止电压	-
	电池类型	磷酸铁锂电池；锂电池

	属性	参数值
	电池节数	1~4
	工作温度	-
	电池温度检测	支持
	0V电池充电	-
	静态电流(Iq)	20uA
	均衡电流	-
	接口类型	I2C
