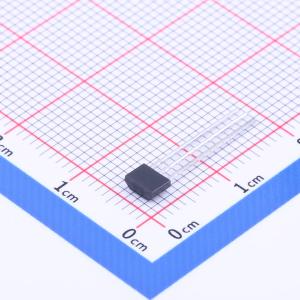

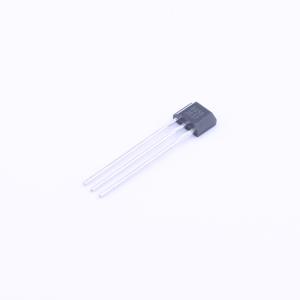

温馨提醒：图片仅供参考，商品以实物为准
HX6659IUA-C
线性霍尔元件 线性霍尔传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 测位移,测角度,测磁场变化,测电流
- 品牌名称
- HUAXIN(华芯)
- 商品型号
- HX6659IUA-C
- 商品编号
- C2762619
- 商品封装
- TO-92S
- 包装方式
- 袋装
- 商品毛重
- 0.095克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性霍尔传感器 | |
| 磁场范围 | ±96mT | |
| 灵敏度 | 2.5mV/Gs | |
| 灵敏度温漂 | ±0.1%/℃ | |
| 线性度 | ±1.5% |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.8V~6V | |
| 工作电流 | 3.3mA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | - |
商品概述
HX6659系列是一款线性霍尔效应传感器，可按比例响应磁通量密度。其内部电路包含霍尔传感器、线性放大器和CMOS输出级电路。该传感器具有高速、低噪声输出特性，能在-40℃至125℃的宽温度范围内实现线性性能。当不存在磁场时，模拟输出电压为电源电压的一半。输出电压会随施加的磁通量密度呈线性变化，提供多个灵敏度选项以适应不同的检测范围。该传感器可检测垂直于封装顶部的磁通量，并提供SOT-23贴片和TO-92S插件两种封装形式。
商品特性
- 比例式线性霍尔效应磁传感器
- 宽工作电压范围：2.8V至6.0V
- 低功耗：3.3mA（在5.0V电源电压下）
- 低噪声输出
- 静态输出为电源电压的一半，可检测N极和S极磁场
- 提供多种灵敏度选项，对应不同的检测范围
- 采用SOT-23和TO-92S封装
- 工作温度范围：-40℃至125℃
- ESD性能：HBM 4KV
- 符合RoHS与REACH标准
应用领域
- 电流传感器
- 电机控制
- 位置检测
- 接近开关
- 高度找平、倾斜和重量测量
