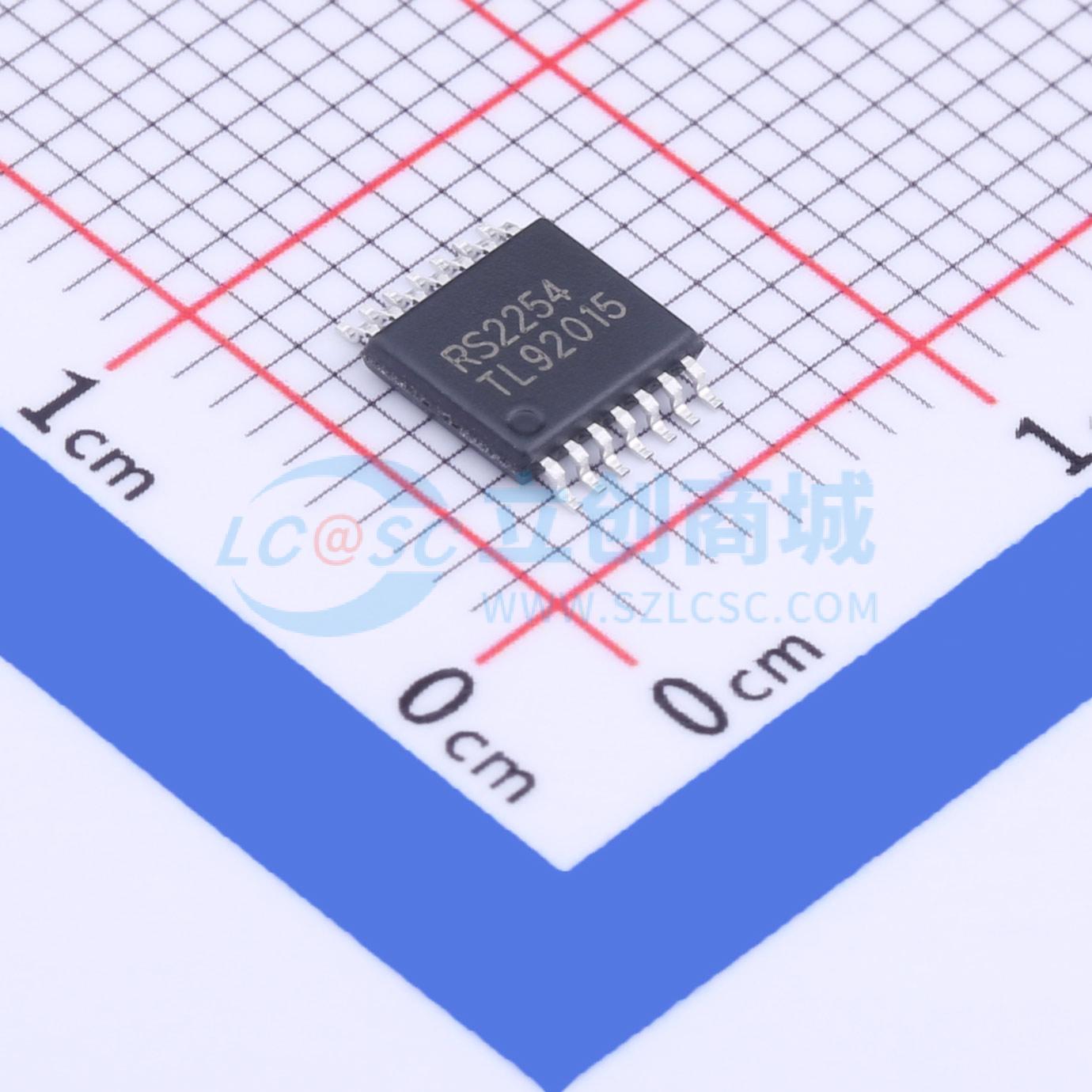

温馨提醒：图片仅供参考，商品以实物为准

RS2254XQ

CMOS四路双向模拟开关

SMT扩展库PCB免费打样

描述: 四通道模拟开关，TYPE 1:1，RON：48Ω，带宽：180MHz，VCC：2.5V-5.5V，IQ;1uA,
品牌名称: RUNIC(润石)
商品型号: RS2254XQ
商品编号: C2762293
商品封装: TSSOP-14
包装方式: 编带
商品毛重: 0.137克(g)

商品参数

商品概述

RS2254器件是一款CMOS模拟集成电路，配置为四路双向单刀单掷（SPST）开关。它用于模拟或数字信号的传输或复用。这款CMOS器件的工作电压范围为2.5 V至5.5 V。 RS2254器件由四个双向开关组成，每个开关都有独立的控制端。它具有低导通电阻（典型值24Ω）和极低的关断泄漏电流（典型值1nA）。 RS2254提供绿色SOIC - 14和TSSOP - 14封装。其工作环境温度范围为 - 40℃至 + 125℃。

商品特性

-3dB带宽：180MHz
单电源供电，+2.5V至+5.5V
低导通电阻，5V供电时典型值为24Ω
高关断隔离度：-83dB（RL = 50Ω，f = 1MHz）
保证通道间导通电阻匹配
极低的关断状态开关泄漏电流：25℃时典型值为1nA
工作温度范围：-40℃至+125℃
封装：SOIC - 14（SOP14）和TSSOP - 14

应用领域

传输门逻辑实现
模拟和数字复用与解复用
模/数和数/模转换
信号选通
电池供电设备
工厂自动化通信电路

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	1:1
	通道数	-
	工作电压	2.5V~5.5V
	导通时间(ton)	90ns

	属性	参数值
	导通电阻(Ron)	24Ω
	关闭时间(toff)	70ns
	工作温度	-40℃~+125℃
	导通电容(Con)	16pF
	带宽	180MHz
