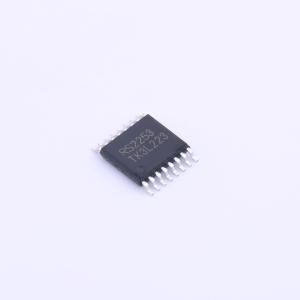

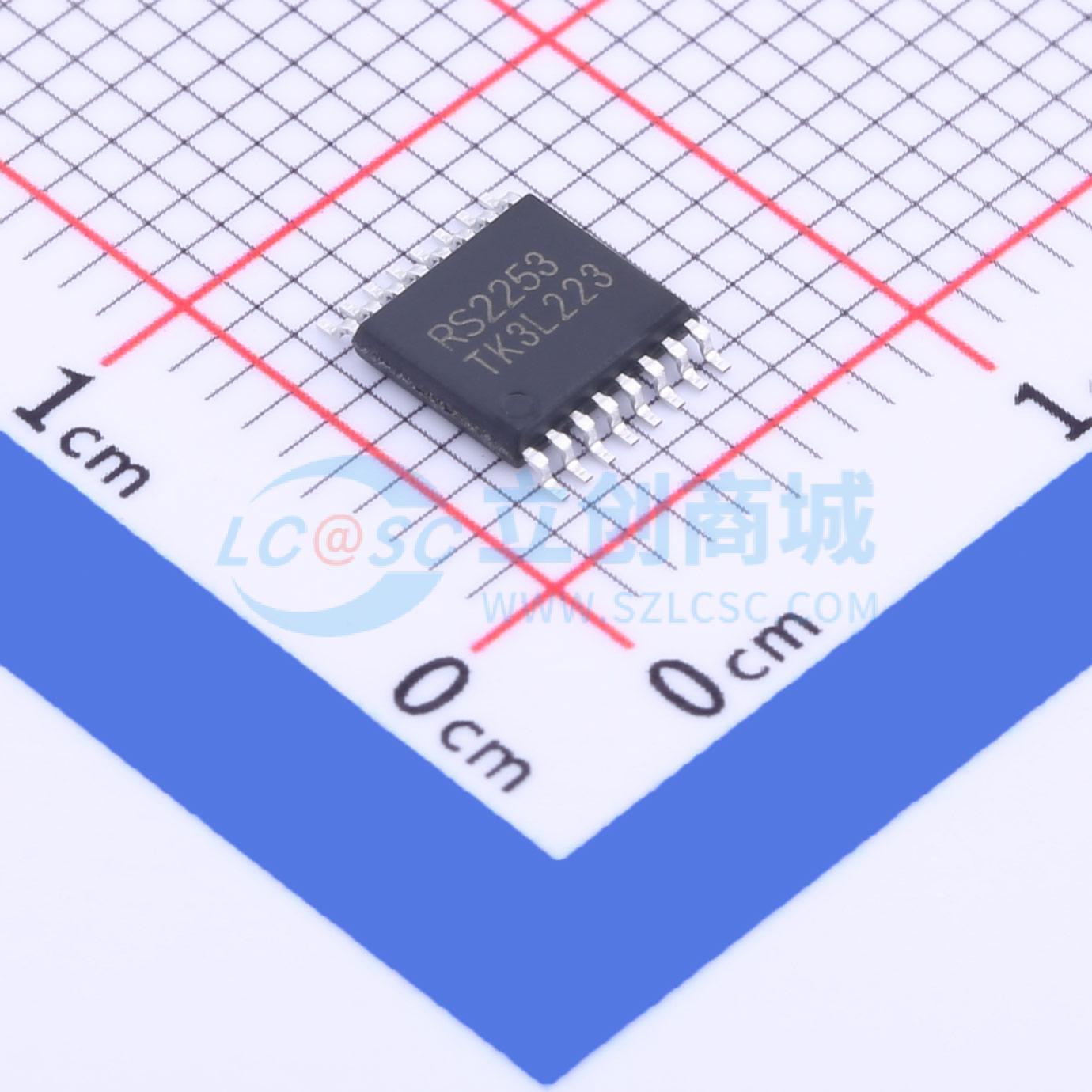

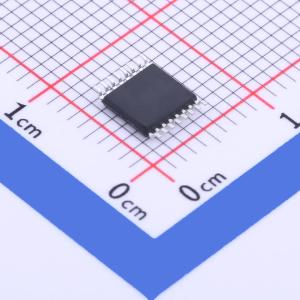

RS2253XTSS16

CMOS 三重 2 通道模拟多路复用器/解复用器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 三通道模拟开关，TYPE 1:2，RON：48Ω，带宽：180MHz，VCC：2.5V-5.5V，IQ;1uA,
品牌名称: RUNIC(润石)
商品型号: RS2253XTSS16
商品编号: C2762339
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.137克(g)

商品参数

商品概述

RS2253是一款CMOS模拟集成电路，配置为三个单刀双掷（SPDT）开关。该CMOS器件的工作电压范围为2.5 V至5.5 V。 RS2253是数字控制的模拟开关，具有低导通电阻（典型值48Ω）和极低的关断泄漏电流（典型值1nA）。 RS2253提供绿色SOIC - 16、SSOP16、TSSOP - 16和QFN - 3x3 - 16L封装。其工作环境温度范围为 - 40℃至 + 125℃。

商品特性

3dB带宽：180MHz
单电源供电，+2.5V至+5.5V
低导通电阻，5V供电时典型值为48Ω
高关断隔离度：-83dB（RL = 50Ω，f = 1MHz）
先断后通切换
片上二进制地址解码
工作温度范围：-40℃至+125℃
封装：SOIC - 16（SOP16）、SSOP - 16、TSSOP - 16和QFN - 3x3 - 16L

应用领域

传感器
模拟和数字复用与解复用
A/D和D/A转换
信号选通
电池供电设备
工厂自动化
家用电器
通信电路

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	3
	工作电压	2.5V~5.5V
	导通时间(ton)	90ns

	属性	参数值
	导通电阻(Ron)	48Ω
	关闭时间(toff)	70ns
	工作温度	-40℃~+125℃
	导通电容(Con)	16pF
	带宽	180MHz
