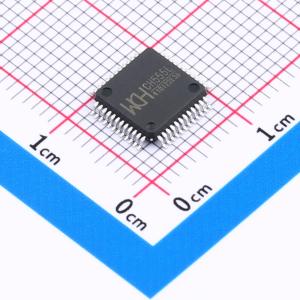

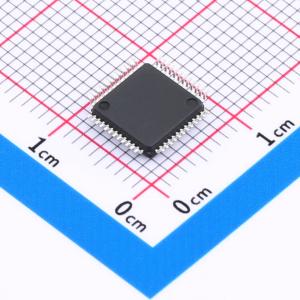

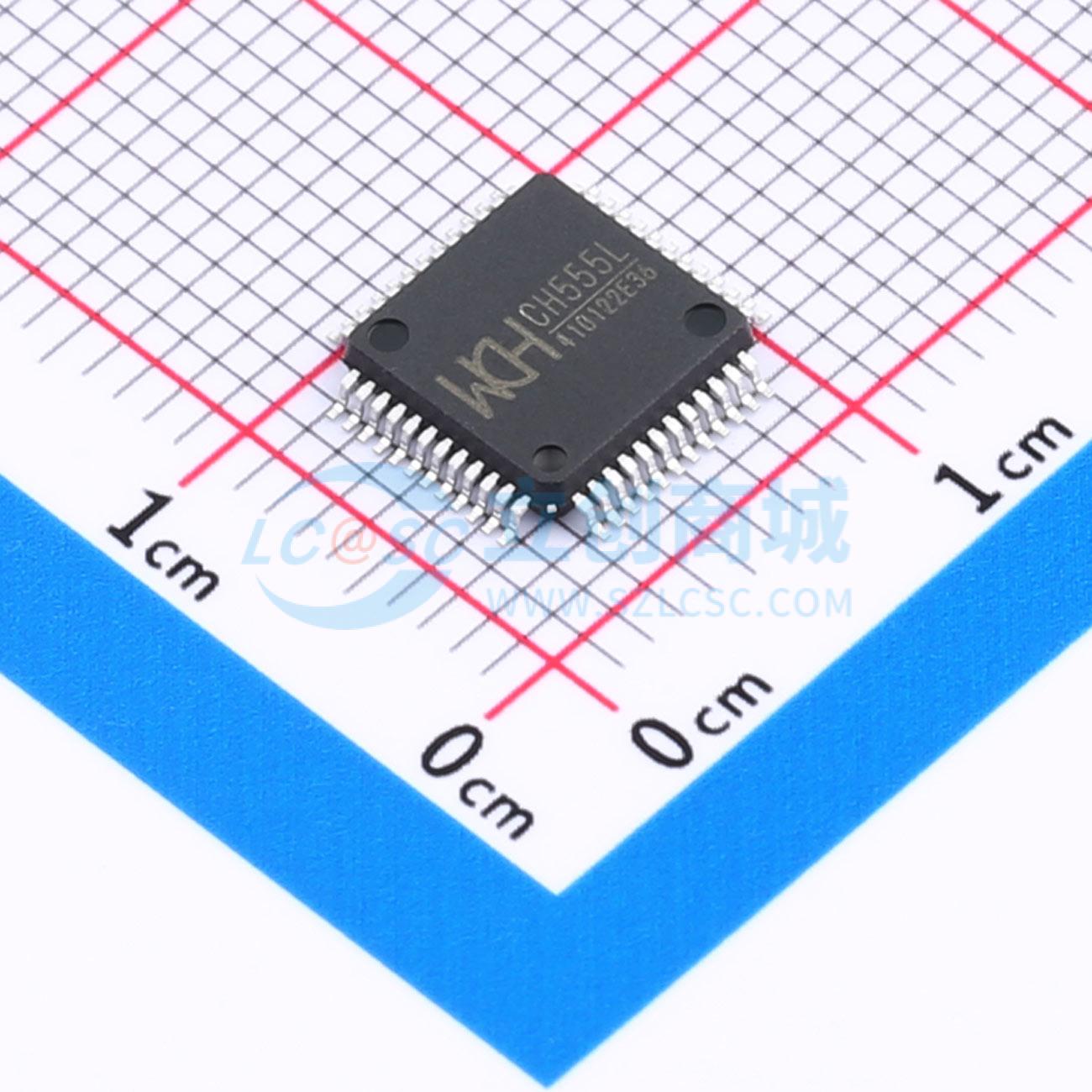

CH555L

CH555芯片是一款兼容MCS51指令集的USB复合设备E8051内核单片机，其79%的指令是单字节单周期指令，平均指令速度比标准MCS51快8~15倍。该芯片支持最高32MHz系统主频，内置64KB程序存储器Flash-ROM、256字节内部iRAM以及8KB片内xRAM，xRAM支持DMA直接内存存取。它内置了全速复合USB Device设备控制器和收发器，该控制器包括一个USB device-hub和三个HID功能子设备。此外，芯片还内置了3+8路PWM，支持384只单色LED或128组RGB三色LED，以及12位ADC模数转换器、内置时钟、3组定时器和2路信号捕捉、双异步串口、SPI、I2C从机等功能模块。

• 增强型E8051内核，兼容MCS51指令集，79%的指令为单字节单周期，平均速度比标准MCS51快8~15倍，特有XRAM数据快速复制指令和双DPTR指针。
• 64KB非易失存储器Flash-ROM，支持10K次擦写，可全部用于程序存储，或分为60KB程序区、1KB数据存储区EEPROM及3KB引导代码区。
• 数据存储区EEPROM共1KB，分为16个独立块，支持单字节读/写、块写（1~64字节）、块擦除（64字节）操作。
• 256字节内部iRAM，用于快速数据暂存及堆栈；8KB片内xRAM，用于大量数据暂存及DMA直接内存存取。
• 内置USB复合设备控制器和收发器，包含一个USB device-hub和三个HID功能子设备，合计24个USB端点，支持USB 2.0全速12Mbps，内置FIFO，支持64字节数据包和DMA。
• 3组16位定时器（T0/T1/T2），符合MCS51标准；定时器T2扩展支持2路信号捕捉，支持前沿触发、后沿触发及周期检测。
• 2组异步串口：UART0为标准MCS51串口；UART1自带通讯波特率设置寄存器。
• 2路SPI，内置FIFO，时钟频率最高可接近系统主频Fsys的一半，支持串行数据输入输出单工复用；SPI0支持主/从模式，SPI1仅支持主模式。
• I2C从机控制器，支持DMA，可用于模拟EEPROM存储器24C。
• 通过3×8路PWM和1/16动态扫描支持384只单色LED或128组RGB三色LED，最高8位亮度PWM支持256级灰度，最高3×8位色彩PWM支持16777216种组合色，专用DMA模式支持从Flash-ROM加载预置数据或从xRAM加载编辑数据。
• 14通道12位A/D模数转换器。
• LQFP48封装最多支持45个、LQFP64封装最多支持58个GPIO引脚，支持MCS51兼容的准双向模式，以及高阻输入、推挽输出、开漏输出模式。
• 支持14组中断源，包括6组标准MCS51兼容中断和8组扩展中断，其中GPIO中断可从多个引脚中选择。
• 8位可预设看门狗定时器，支持定时中断。
• 支持5种复位信号源，内置上电复位和可调电源低压检测复位模块，支持软件复位和看门狗溢出复位，可选引脚外部输入复位。
• 内置24MHz时钟源，可通过复用GPIO引脚支持外部晶体，内置PLL用于产生USB时钟和所需系统主频Fsys。
• 内置5V到3.3V低压差电压调整器，支持5V、3.3V、0V或2.8V电源电压；内置DC-DC控制器，可控制外置MOS管实现升压。
• 支持低功耗睡眠模式，可通过USB、UART0、UART1、SPI0及部分GPIO外部唤醒。
• 芯片内置ID号，支持ID号和校验。
