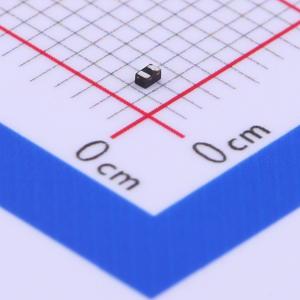

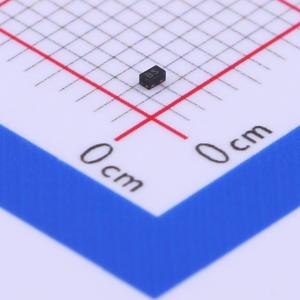

PJSD03LCFN2
双向ESD 3.3V截止 峰值脉冲电流：6A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款双向瞬态电压抑制器（TVS）旨在保护敏感设备免受静电放电（ESD）影响，并防止在3.3V直流及以下电压下工作的CMOS电路发生闩锁效应。对于电路板空间有限的单条数据线保护，它提供了集成化解决方案。
- 品牌名称
- PANJIT(强茂)
- 商品型号
- PJSD03LCFN2
- 商品编号
- C304451
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 6A@8/20us | |
| 峰值脉冲功率(Ppp) | 40W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 7V | |
| 反向电流(Ir) | 2.5uA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 25pF |
商品概述
这款双向瞬态电压抑制器（TVS）旨在保护敏感设备免受静电放电（ESD）影响，并防止在3.3V直流及以下电压下工作的CMOS电路发生闩锁效应。对于电路板空间有限的单条数据线保护，它提供了集成化解决方案。
商品特性
- 40W功率耗散 [8/20 μs波形]
- 低漏电流，3.3V直流时最大2.5 μA
- 极低的钳位电压
- 符合IEC 61000-4-2标准，静电放电抗扰度：空气放电30kV，接触放电30kV
- 符合欧盟RoHS2.0（2011/65/EU和2015/865/EU指令）的无铅要求
- 符合IEC61249标准的绿色模塑料（无卤）
- 引脚：符合MIL-STD-750方法2026的可焊性要求
- 封装：DFN 2L，塑料封装

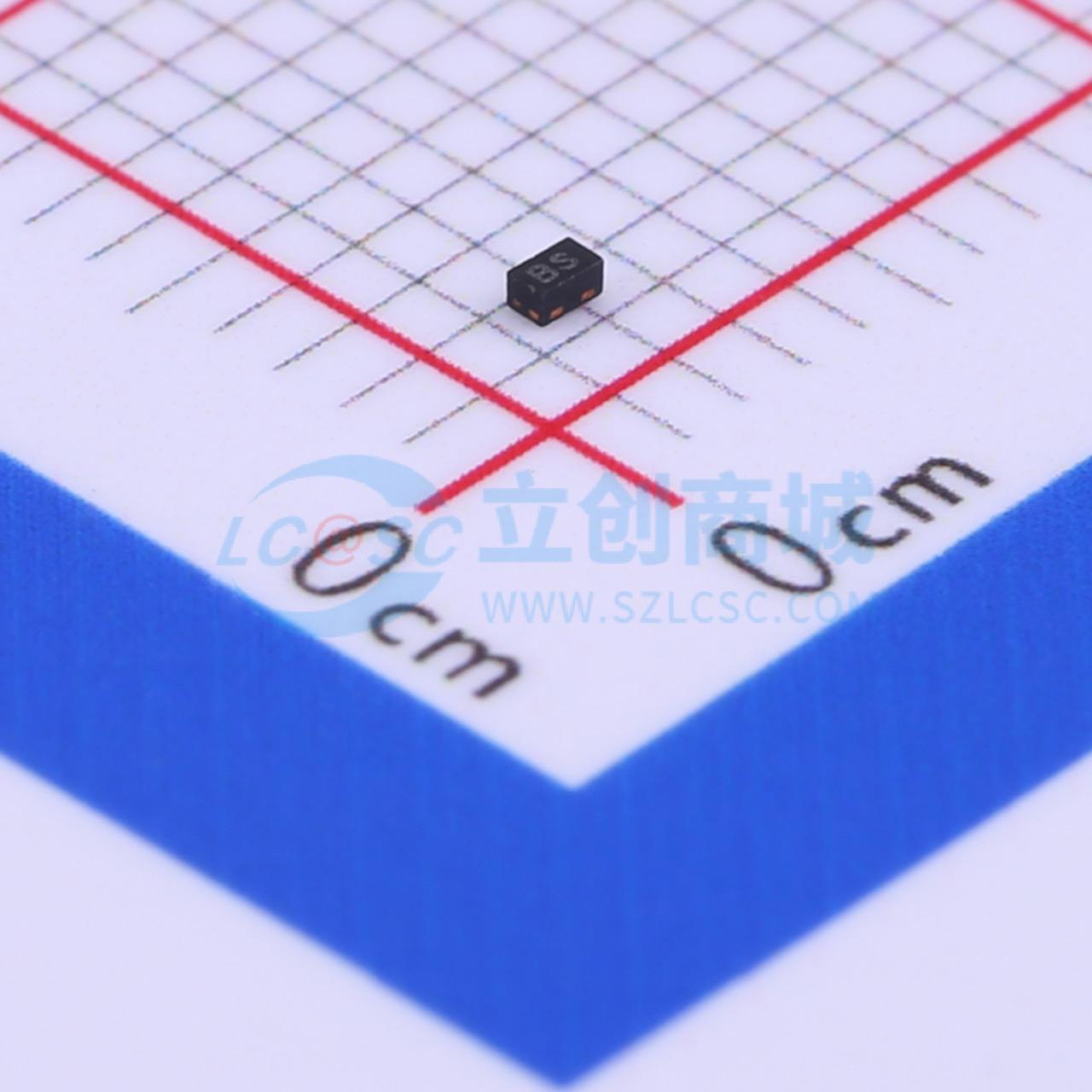

- 标记：BS
应用领域
- 视频输入/输出端口保护
- 机顶盒
- 便携式仪器
