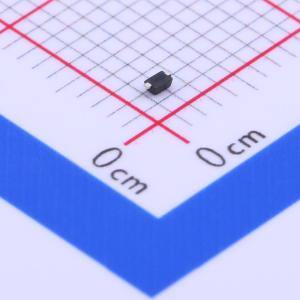

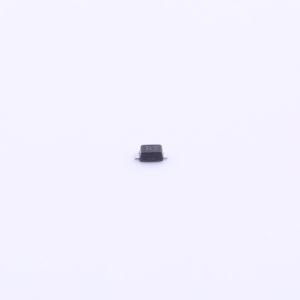

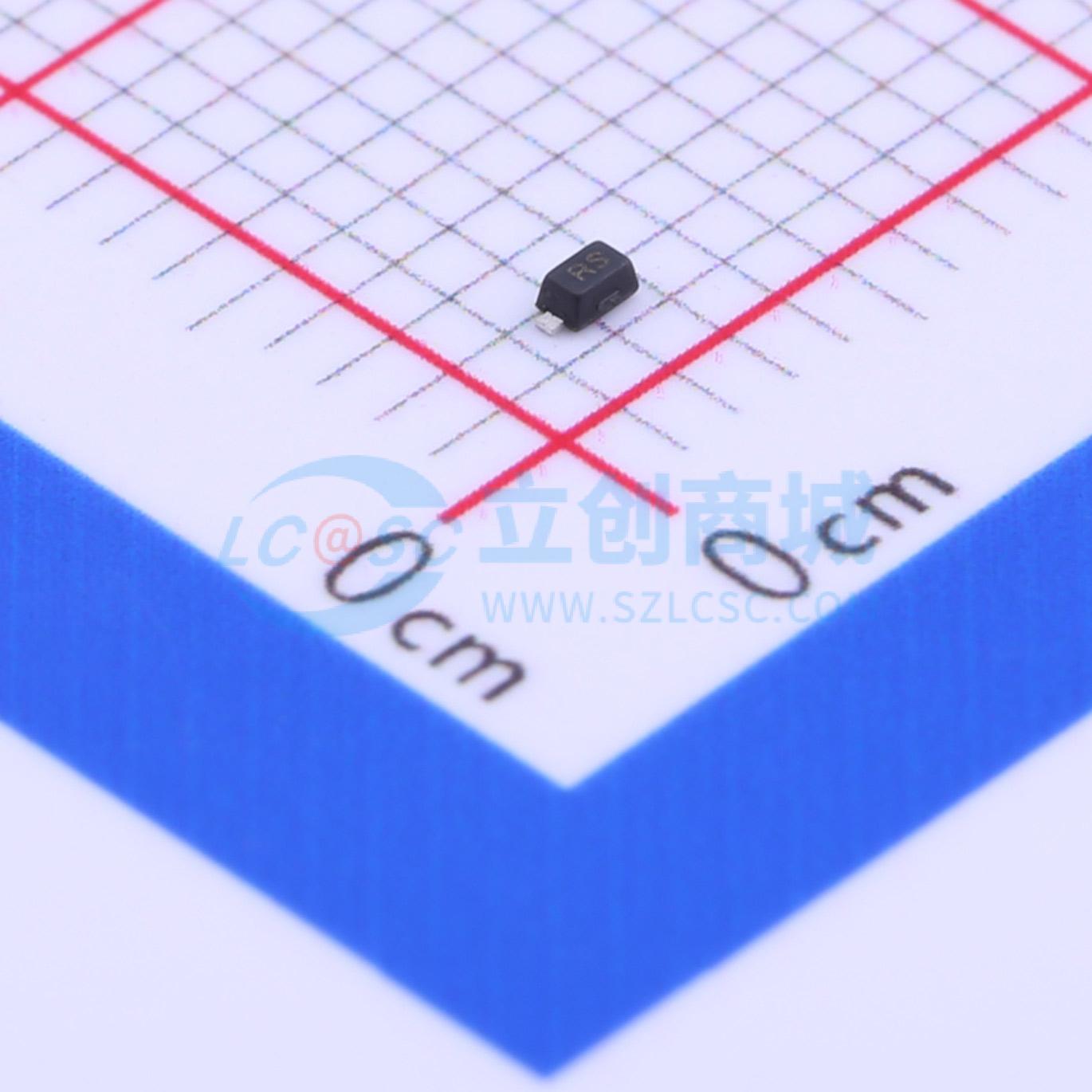

温馨提醒：图片仅供参考，商品以实物为准
PJSD05CTS_R1_00001
双向ESD 5V截止 峰值脉冲电流：5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款五通道器件旨在保护敏感设备免受静电放电（ESD）影响，并防止在 5V 直流及以下电压下工作的 CMOS 电路发生闩锁效应。它为电路板空间有限情况下的数据线路提供了集成化保护解决方案。
- 品牌名称
- PANJIT(强茂)
- 商品型号
- PJSD05CTS_R1_00001
- 商品编号
- C304453
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.016克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 100W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 7.82V | |
| 反向电流(Ir) | 500nA | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | ESD | |
| Cj-结电容 | 25pF |
商品概述
这款五通道器件旨在保护敏感设备免受静电放电（ESD）影响，并防止在 5V 直流及以下电压下工作的 CMOS 电路发生闩锁效应。它为电路板空间有限情况下的数据线路提供了集成化保护解决方案。
商品特性
- 100W 功率耗散（8/20μs 波形）
- 低漏电流，3.5V 直流下最大为 0.5μA
- 极低的钳位电压
- 符合 IEC 61000 - 4 - 2 标准，静电放电防护能力：空气放电 15kV，接触放电 8kV
- 符合欧盟 RoHS2.0（2011/65/EU 和 2015/865/EU 指令）的无铅标准
- 采用符合 IEC61249 标准的绿色模塑料（无卤）
应用领域
- 视频输入/输出端口保护
- 机顶盒
- 便携式仪器
