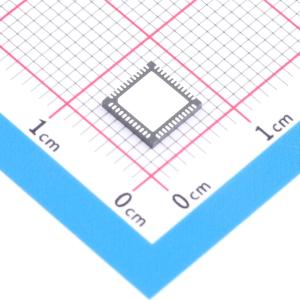

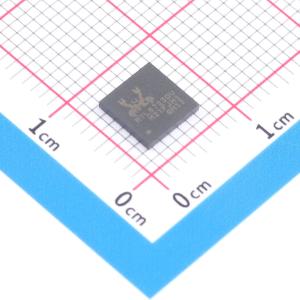

RTL8723DU-CG

RTL8723DU 是一款高度集成的单芯片 802.11b/g/n 1T1R 无线局域网和集成蓝牙 2.1/4.2 单芯片，具有 USB 2.0 多功能接口。它在一个芯片中集成了无线局域网媒体访问控制器、支持 1T1R 的无线局域网基带、蓝牙协议栈、蓝牙基带、调制解调器以及无线局域网/蓝牙射频。该芯片为高性能集成无线局域网和蓝牙控制器提供了完整的解决方案。其无线局域网基带实现了正交频分复用技术，具备 1 发 1 收路径，兼容 802.11n 规范。特性包括单空间流传输、400ns 短保护间隔、空间扩展以及在 20MHz 和 40MHz 带宽上的传输。 为保持向后兼容性，芯片包含直接序列扩频、补码键控和正交频分复用基带处理，以支持所有 802.11b 和 802.11g 数据速率。可用的差分相移键控调制方案包括 DBPSK 和 DQPSK，并具备数据加扰能力；补码键控则支持传统数据速率，可使用长或短前导码。高速快速傅里叶变换/逆快速傅里叶变换路径，结合二进制相移键控、正交相移键控、16 正交幅度调制和 64 正交幅度调制对各个子载波进行调制，以及编码速率为 1/2、2/3、3/4 和 5/6 的速率兼容穿孔卷积编码，分别为 802.11g 和 802.11n 正交频分复用提供了 54Mbps 和 150Mbps 的更高数据速率。 内置的增强型信号检测器、自适应频域均衡器和软判决维特比解码器有助于减轻多径效应和接收多路流时的相互干扰。芯片提供了强大的干扰检测和抑制功能，以抵御蓝牙、无绳电话和微波炉的干扰。 为射频前端提供了高效的 IQ 不平衡、直流偏移、相位噪声、频率偏移和定时偏移补偿。提供了可选的数字发射和接收有限脉冲响应滤波器，分别用于满足发射频谱掩模要求和抑制邻道干扰。 该无线局域网控制器支持具有天线间同步和异步控制环路的快速接收自动增益控制、天线分集功能以及自适应发射功率控制功能，以获得收发器模拟部分更好的性能。 其无线局域网媒体访问控制器支持用于多媒体应用的 802.11e、用于安全性的 802.11i 以及用于增强媒体访问控制协议效率的 802.11n。通过使用诸如带块确认的聚合媒体访问控制协议数据单元和聚合媒体访问控制服务数据单元等数据包聚合技术，协议效率得到显著提升。

• 单芯片 802.11b/g/n 1T1R 无线局域网和蓝牙 2.1/4.2 控制器
• 集成无线局域网媒体访问控制器、1T1R 无线局域网基带、蓝牙协议栈、蓝牙基带和射频
• 支持 IEEE 802.11n 单空间流，最高速率达 150Mbps
• 支持 20MHz 和 40MHz 带宽
• 支持 IEEE 802.11e、802.11i 安全标准
• 支持带块确认的聚合媒体访问控制协议数据单元和聚合媒体访问控制服务数据单元
• 支持蓝牙 2.1 + 增强数据速率和蓝牙 4.2 低功耗
• 集成 USB 2.0 高速控制器
• 支持天线分集
• 支持自适应发射功率控制
• 强大的干扰检测与抑制机制
• 集成高效电源管理单元

• 笔记本电脑
• 平板电脑
• 台式电脑
• 机顶盒
• 数字电视
