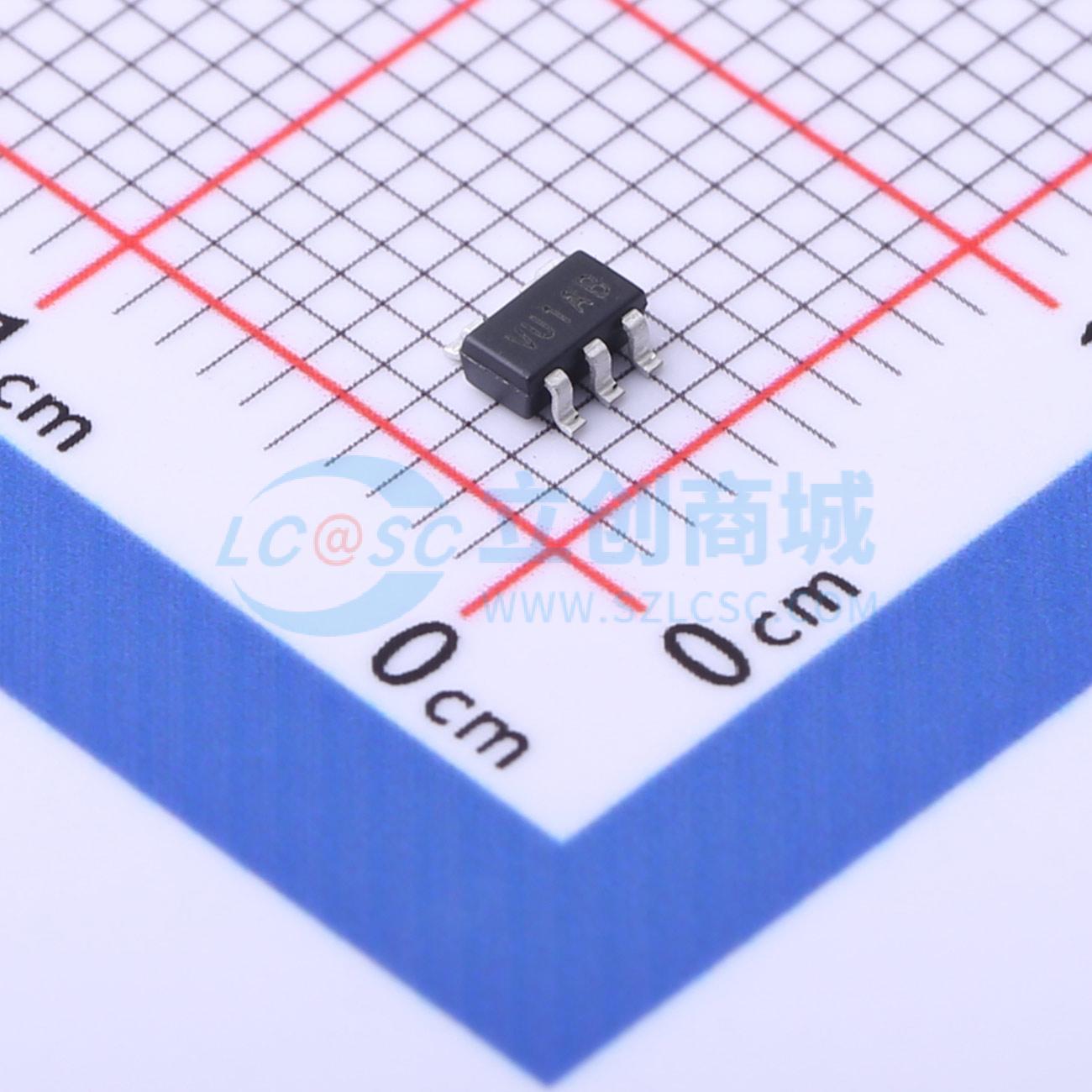

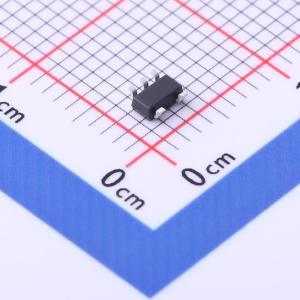

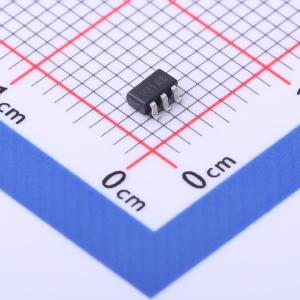

温馨提醒：图片仅供参考，商品以实物为准

AP2151AW-7

0.5A单通道限流电源开关

描述: AP2151A是一款集成式高端功率开关，针对通用串行总线（USB）和其他热插拔应用进行了优化。该系列器件符合USB 2.0标准，具备高电平有效的使能输入。它们提供电流和热限制以及短路保护，同时具备可控的上升时间和欠压锁定功能。漏极开路标志输出端具备7ms的消抖能力，可防止误报过流，且无需任何外部元件。AP2151A提供SO-8、MSOP-8EP、SOT25和U-DFN2018-6封装。
品牌名称: DIODES(美台)
商品型号: AP2151AW-7
商品编号: C2759962
商品封装: SOT-25
包装方式: 编带
商品毛重: 0.043032克(g)

商品参数

	属性	参数值
	最大连续电流	500mA
	导通电阻	95mΩ
	功能特性	过温保护；短路保护；过流保护；欠压锁定；反向电流阻断；软启动
	工作温度	-40℃~+85℃

商品概述

AP2151A是一款集成式高端功率开关，针对通用串行总线（USB）和其他热插拔应用进行了优化。该系列器件符合USB 2.0标准，具备高电平有效的使能输入。它们提供电流和热限制以及短路保护，同时具备可控的上升时间和欠压锁定功能。漏极开路标志输出端具备7ms的消抖能力，可防止误报过流，且无需任何外部元件。 AP2151A提供SO-8、MSOP-8EP、SOT25和U-DFN2018-6封装。

商品特性

单USB端口功率开关
过流和热保护
0.8A精确限流
反向电流阻断
95mΩ导通电阻
输入电压范围：2.7V至5.5V
典型上升时间0.6ms
极低关断电流：1μA（最大值）
带消隐时间（典型值7ms）的故障报告（FLG）
ESD保护：4kV HBM、400V MM
高电平有效使能
环境温度范围 -40℃至+85℃
SOT25、SO-8、MSOP-8EP（外露焊盘）和U-DFN2018-6：采用“绿色”模塑料（无溴、锑）
完全无铅且完全符合RoHS标准
无卤素和锑，“绿色”器件
符合IEC 61000-4-2标准的15kV ESD保护（带外部电容）
UL认证，文件编号E322375，通过IEC60950-1 CB体系认证

应用领域

消费电子 – 液晶电视和显示器、游戏机
通信 – 机顶盒、GPS系统、智能手机
计算机 – 笔记本电脑、台式机、服务器、打印机、扩展坞、集线器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	高电平有效
	工作电压	2.7V~5.5V
