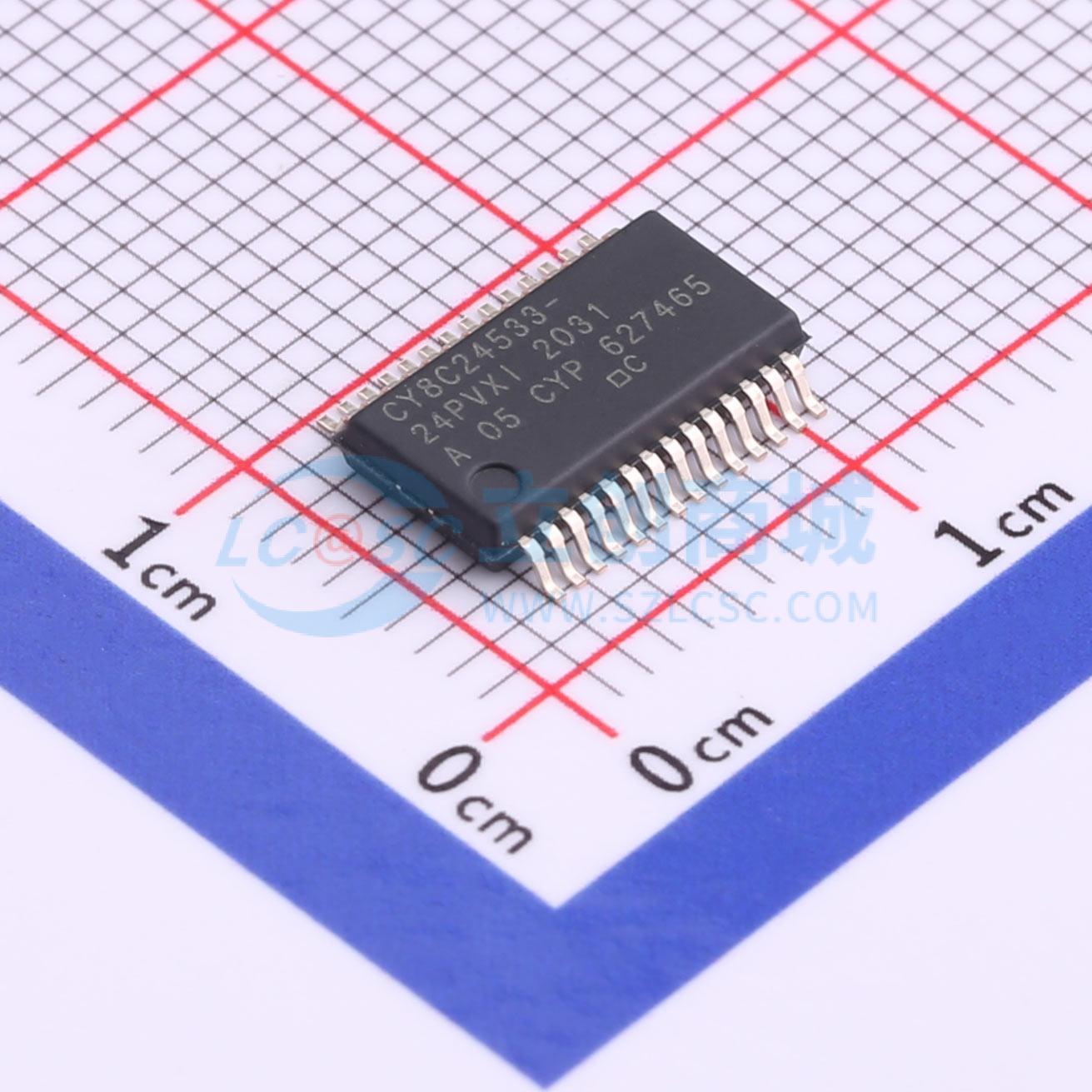

CY8C24533-24PVXI

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 强大的哈佛架构处理器 M8C 处理器速度可达 24 MHz，8X8 乘法，32 位累加。高速下的低功耗 3.0 至 5.25-V 工作电压。工业温度范围：-40℃ 至 +85℃。先进的外设（PSoC 块）包括四个轨到轨模拟 PSoC 块，提供高达 14 位的 ADC、高达 8 位的 DAC、可编程增益放大器、可编程滤波器和比较器。四个数字 PSoC 块提供 8 至 32 位定时器和计数器、8 位和 16 位脉宽调制器 (PWM)、CRC 和 PRS 模块、全双工 UART、多个 SPI 主机或从机，并且可以连接到所有 GPIO 引脚。通过组合块实现复杂的外设。优化用于电机控制的高速 8 位 SAR ADC。带有内部 ±5% 24/48 MHz 振荡器的精密可编程时钟，高精度 24 MHz 可选 32 kHz 晶振和 PLL，可选外部振荡器，最高 24 MHz，以及用于看门狗和睡眠的内部振荡器。灵活的片上存储器包括 8-KB 闪存程序存储，50,000 次擦写周期，256 字节 SRAM 数据存储，在系统串行编程 (ISSP)，部分闪存更新，灵活的保护模式，以及闪存中的 EEPROM 仿真。可编程引脚配置，所有 GPIO 上具有 25 mA 下拉能力，所有 GPIO 上可选择上拉、下拉、高阻、强驱动或开漏驱动模式，GPIO 上最多八个模拟输入加上两个路由受限的额外模拟输入，GPIO 上两个 30 mA 的模拟输出，以及所有 GPIO 上的可配置中断。其他系统资源包括 12C 从机、主机和多主机至 400 kHz，看门狗和睡眠定时器，用户可配置的低电压检测，集成监控电路，以及片上精密电压基准。完整的开发工具，包括免费开发软件（PSoC Designer）、全功能在线仿真器 (ICE) 和编程器、全速仿真、复杂的断点结构以及 128 KB 跟踪存储器。
品牌名称: Infineon/CYPRESS(赛普拉斯)
商品型号: CY8C24533-24PVXI
商品编号: C2759947
商品封装: SSOP-28
包装方式: 管装
商品毛重: 0.46克(g)

商品参数

商品概述

强大的哈佛架构处理器 M8C 处理器速度可达 24 MHz，8X8 乘法，32 位累加。高速下的低功耗 3.0 至 5.25-V 工作电压。工业温度范围：-40℃ 至 +85℃。先进的外设（PSoC 块）包括四个轨到轨模拟 PSoC 块，提供高达 14 位的 ADC、高达 8 位的 DAC、可编程增益放大器、可编程滤波器和比较器。四个数字 PSoC 块提供 8 至 32 位定时器和计数器、8 位和 16 位脉宽调制器 (PWM)、CRC 和 PRS 模块、全双工 UART、多个 SPI 主机或从机，并且可以连接到所有 GPIO 引脚。通过组合块实现复杂的外设。优化用于电机控制的高速 8 位 SAR ADC。带有内部 ±5% 24/48 MHz 振荡器的精密可编程时钟，高精度 24 MHz 可选 32 kHz 晶振和 PLL，可选外部振荡器，最高 24 MHz，以及用于看门狗和睡眠的内部振荡器。灵活的片上存储器包括 8-KB 闪存程序存储，50,000 次擦写周期，256 字节 SRAM 数据存储，在系统串行编程 (ISSP)，部分闪存更新，灵活的保护模式，以及闪存中的 EEPROM 仿真。可编程引脚配置，所有 GPIO 上具有 25 mA 下拉能力，所有 GPIO 上可选择上拉、下拉、高阻、强驱动或开漏驱动模式，GPIO 上最多八个模拟输入加上两个路由受限的额外模拟输入，GPIO 上两个 30 mA 的模拟输出，以及所有 GPIO 上的可配置中断。其他系统资源包括 12C 从机、主机和多主机至 400 kHz，看门狗和睡眠定时器，用户可配置的低电压检测，集成监控电路，以及片上精密电压基准。完整的开发工具，包括免费开发软件（PSoC Designer）、全功能在线仿真器 (ICE) 和编程器、全速仿真、复杂的断点结构以及 128 KB 跟踪存储器。

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	其他
	CPU最大主频	24MHz
	程序存储容量	8KB
	程序存储器类型	FLASH

	属性	参数值
	EEPROM容量	2KB
	I/O数量	26
	ADC(位数)	14bit
	DAC(位数)	8bit
	工作电压	3V~5.25V
