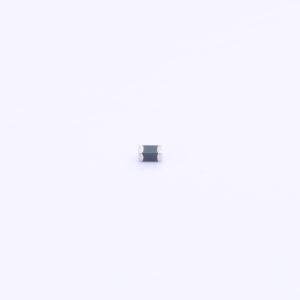

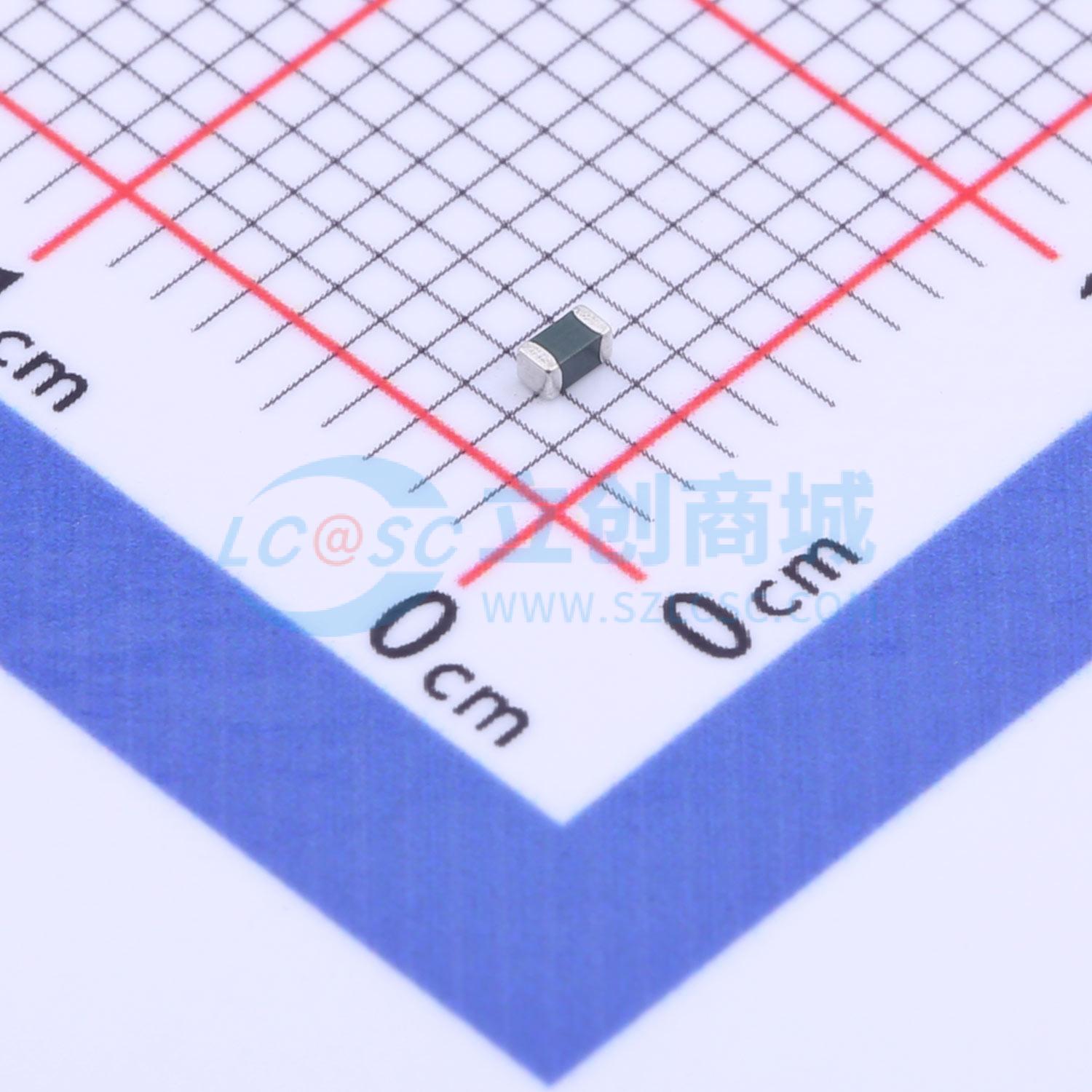

PESD0563L003
ESD 峰值浪涌电流：1A@8/20us
- 描述
- 特性：最大允许连续直流电压：5.0V。 触发电压/压敏电阻电压/击穿电压：22-34V。 最大钳位电压：200V。 最大额定单脉冲瞬态电流：1A。 最大非线性系数：>12。 连续直流电压下的泄漏电流：< 0.1A。 响应时间：< 0.5ns。 压敏电阻电压温度系数：< 0.05%/℃。 1MHz 下测量的电容：3.0pF。 典型电容公差：- 50 至 +80%。 回流焊接后 PCB 上的绝缘电阻：>10M。 工作环境温度：- 55 至 +125℃。 储存温度：- 55 至 +125℃
- 品牌名称
- Leiditech(雷卯电子)
- 商品型号
- PESD0563L003
- 商品编号
- C2759840
- 商品封装
- 0603
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 钳位电压 | 200V | |
| 峰值脉冲电流(Ipp) | 1A@8/20us | |
| 击穿电压 | 34V | |
| 通道数 | 单路 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 3pF |
商品特性
- 最大允许连续直流电压：5.0 V
- 触发电压/压敏电压/击穿电压：22 - 34 V
- 最大钳位电压：200 V
- 最大额定单脉冲瞬态电流：1 A
- 最大非线性系数：> 12
- 连续直流电压下的漏电流：< 0.1 ㎂
- 响应时间：< 0.5 ns
- 压敏电压温度系数：＜ 0.05 %/℃
- 1MHz下测量的电容：3.0 pF
- 典型电容公差：-50 to +80 %
- 回流焊后PCB上的绝缘电阻：＞ 10 MΩ
- 工作环境温度：-55 to +125 ℃
- 储存温度：-55 to +125 ℃
