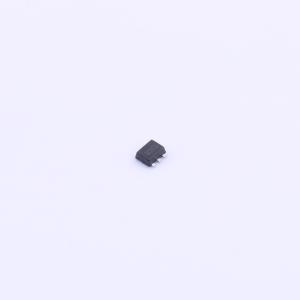

温馨提醒：图片仅供参考，商品以实物为准
SDA0505T6
5线ESD保护阵列
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：超低泄漏：nA级别。 工作电压：5V。 低钳位电压。 符合以下标准: -IEC 61000-4-2（ESD）抗扰度测试。 -空气放电：±15kV。 -接触放电：±8kV。应用：USB 2.0电源和数据线。 机顶盒和数字电视
- 品牌名称
- Leiditech(雷卯电子)
- 商品型号
- SDA0505T6
- 商品编号
- C2759847
- 商品封装
- SOT-563
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲功率(Ppp) | 100W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4 | |
| Cj-结电容 | 30pF |
商品特性
- 最多可保护5条线路
- 低泄漏：纳安级别
- 低钳位电压
- 出色的浪涌保护（8/20μs时为100W）
- 符合以下标准：
- IEC 61000-4-2（静电放电）抗扰度测试：空气放电：±30kV，接触放电：±30kV
- IEC 61000-4-5（雷击）8A（8/20μs）
- 符合RoHS标准
应用领域
- 手机及配件
- 个人数字助理（PDA）
- 笔记本电脑及手持设备
- 便携式仪器
- 数码相机
- MP3播放器
