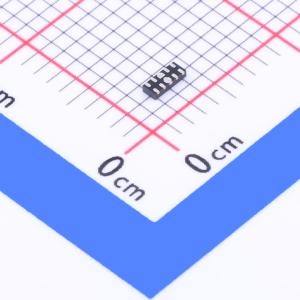

温馨提醒：图片仅供参考，商品以实物为准
SESUC3V3D2510-10U
单向ESD 3.3V截止 峰值浪涌电流：3A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 瞬态抑制二极管(TVS)，双向,DFN2510,3.3V,超低负载电容0.15pf
- 品牌名称
- Semitel(晶讯)
- 商品型号
- SESUC3V3D2510-10U
- 商品编号
- C2758319
- 商品封装
- DFN2510-10
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 10V；20V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10nA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+125℃@(Tj) | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.15pF；0.35pF |
商品特性
- DFN2510封装
- 可保护多达4条工作在3.3V的线路
- R2R + 齐纳二极管技术
- 低钳位电压
- 低漏电流
- 超低电容（典型I/O到I/O电容为0.15pF）
- 为高速数据线提供静电放电（ESD）保护，符合IEC 61000-4-2标准：接触放电±10KV，空气放电±15KV
- 符合RoHS标准
应用领域
- USB 3.0/3.1
- HDMI 1.4/2.0、Display Port 1.3、eSATA
- 统一显示接口（UDI）
- 数字视频接口（DVI）
- 高速串行接口
