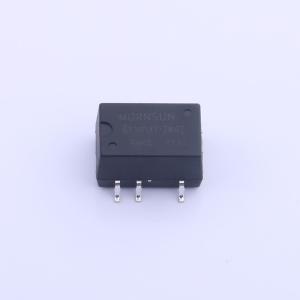

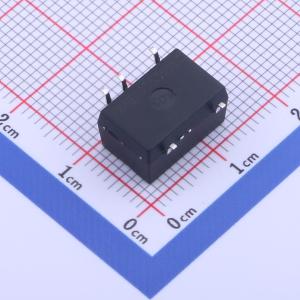

温馨提醒：图片仅供参考，商品以实物为准
B1505XT-2WR2
DC/DC模块电源，2W定电压输入，隔离非稳压单路输出
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：工作温度范围：-40℃ 至 +105℃。 效率高达 84%。 小型 SMD 封装。 隔离电压 1500VDC。 内部贴片化设计。 无需外加元件。 国际标准引脚方式。 通过 FN60950 认证
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- B1505XT-2WR2
- 商品编号
- C2757500
- 商品封装
- SMD,12.7x11.2mm
- 包装方式
- 管装
- 商品毛重
- 2.737克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出功率 | 2W | |
| 工作电压(Vin) | 13.5V~16.5V | |
| 转换效率 | 77% | |
| 输出电压(Vout) | 5V | |
| 输出电流(最大值) | 400mA | |
| 隔离电压(Vrms) | 1.5kV | |
| 特性 | 短路保护 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 100kHz | |
| 静态电流(Iq) | 18mA | |
| 纹波噪声 | 100mVp-p | |
| 长度 | 12.7mm | |
| 宽度 | 11.2mm | |
| 高度 | 7.25mm |
商品特性
- 工作温度范围： -40°C to +105°C
- 效率高达 84%
- 小型SMD 封装
- 隔离电压1500VDC
- 内部贴片化设计
- 无需外加元件
- 国际标准引脚方式
- 通过EN60950 认证
应用领域
- 输入电源的电压比较稳定（电压变化范围 7±70%）
- 输入输出之间要求隔离（隔离电压 ≤ 1500VDC）
- 对输出电压稳定度和输出纹波噪声要求不高
