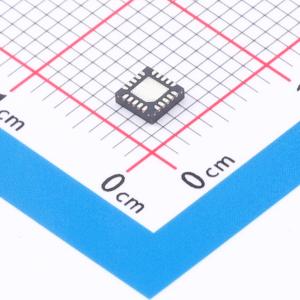

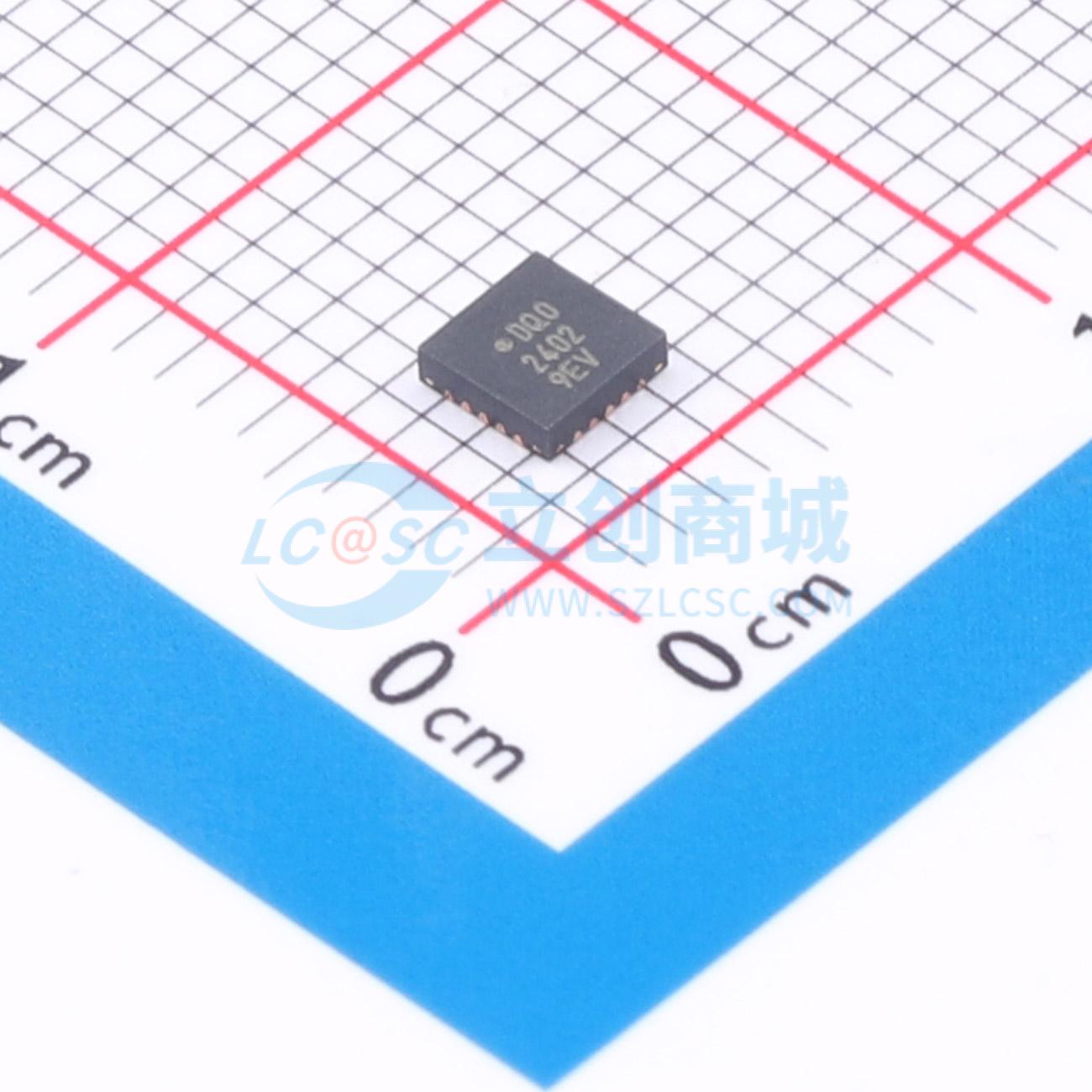

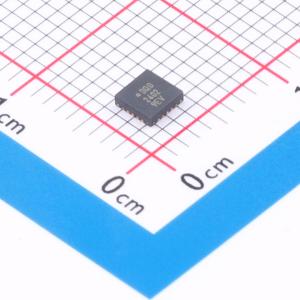

温馨提醒：图片仅供参考，商品以实物为准
PIC18F16Q20T-I/REB
14/20引脚、低功耗、高性能微控制器，带XLP技术
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- PIC18-Q20微控制器系列是14/20引脚设备中最小的PIC18产品系列之一，适用于传感器接口、实时控制和通信应用。该系列展示了改进的内部集成电路（I3C）目标模块，具有更高的通信速率，以及一个带计算功能的10位300 ksps ADC，适用于响应式传感器设计。该系列具有多电压I/O（MVIO）接口，多个引脚由VDDIO2和VDDIO3供电，允许这些引脚在与微控制器其余部分不同的电压域中运行。该系列还具有8位信号路由端口模块，可在不使用外部引脚的情况下互连数字外设
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- PIC18F16Q20T-I/REB
- 商品编号
- C26752021
- 商品封装
- VQFN-20-EP(3x3)
- 包装方式
- 袋装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | PIC | |
| CPU最大主频 | 64MHz | |
| CPU位数 | 8 Bit | |
| 程序存储容量 | 64KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 4KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | 256Byte | |
| I/O数量 | 16 | |
| 振荡器类型 | 内置+外置 | |
| 工作电压 | 1.8V~5.5V | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 窗口看门狗(WWDG)；堆栈溢出复位；欠压检测(BOR/LVD/LVR/LVI)；上电复位(POR)；内置通用定时器；硬件CRC |
商品概述
PIC18 - Q20微控制器系列是14/20引脚设备中最小的PIC18产品系列之一，适用于传感器接口、实时控制和通信应用。该系列展示了具有更高通信速率的改进型内部集成电路（I3C）目标模块，以及用于响应式传感器设计的带计算功能的10位300 ksps ADC。该系列具有多电压I/O（MVIO）接口，多个引脚由VDDIO2和VDDIO3供电，允许这些引脚在与微控制器其余部分不同的电压域中工作。该系列还具有8位信号路由端口模块，可在不使用外部引脚的情况下互连数字外设。其他特性包括用于处理中断的固定延迟向量中断控制器、系统总线仲裁器、直接内存访问（DMA）功能、支持异步模式的两个UART（全功能UART支持DMX和DALI照明控制标准以及LIN协议）、独立的SPI和I²C模块，以及带内存扫描的可编程32位CRC。该系列还包括内存访问分区（MAP），其具有用户可配置的一次性可编程存储区域闪存（SAF），以支持用户在引导加载程序应用中使用。此外，还包括一个单独的设备信息区（DIA），用于存储工厂校准值，以帮助提高温度传感器的精度。
商品特性
- C编译器优化的RISC架构，工作速度：直流 - 64 MHz时钟输入，最小指令周期62.5 ns
- 四个直接内存访问（DMA）控制器：可从程序闪存、数据EEPROM或特殊功能寄存器/通用寄存器空间向特殊功能寄存器/通用寄存器空间进行数据传输；用户可编程的源和目标大小；硬件和软件触发的数据传输
- 向量中断能力：可选择高/低优先级；固定的三个指令周期中断延迟；可编程向量表基地址；与以前的中断能力向后兼容
- 128级深度硬件堆栈
- 低电流上电复位（POR）
- 可配置的上电定时器（PWRT）
- 欠压复位（BOR）
- 低功耗欠压复位（LPBOR）选项
- 窗口看门狗定时器（WwDT）：在看门狗清除事件之间的间隔过长或过短时进行看门狗复位；可变预分频器选择；可变窗口大小选择
应用领域
- 传感器接口
- 实时控制
- 通信
