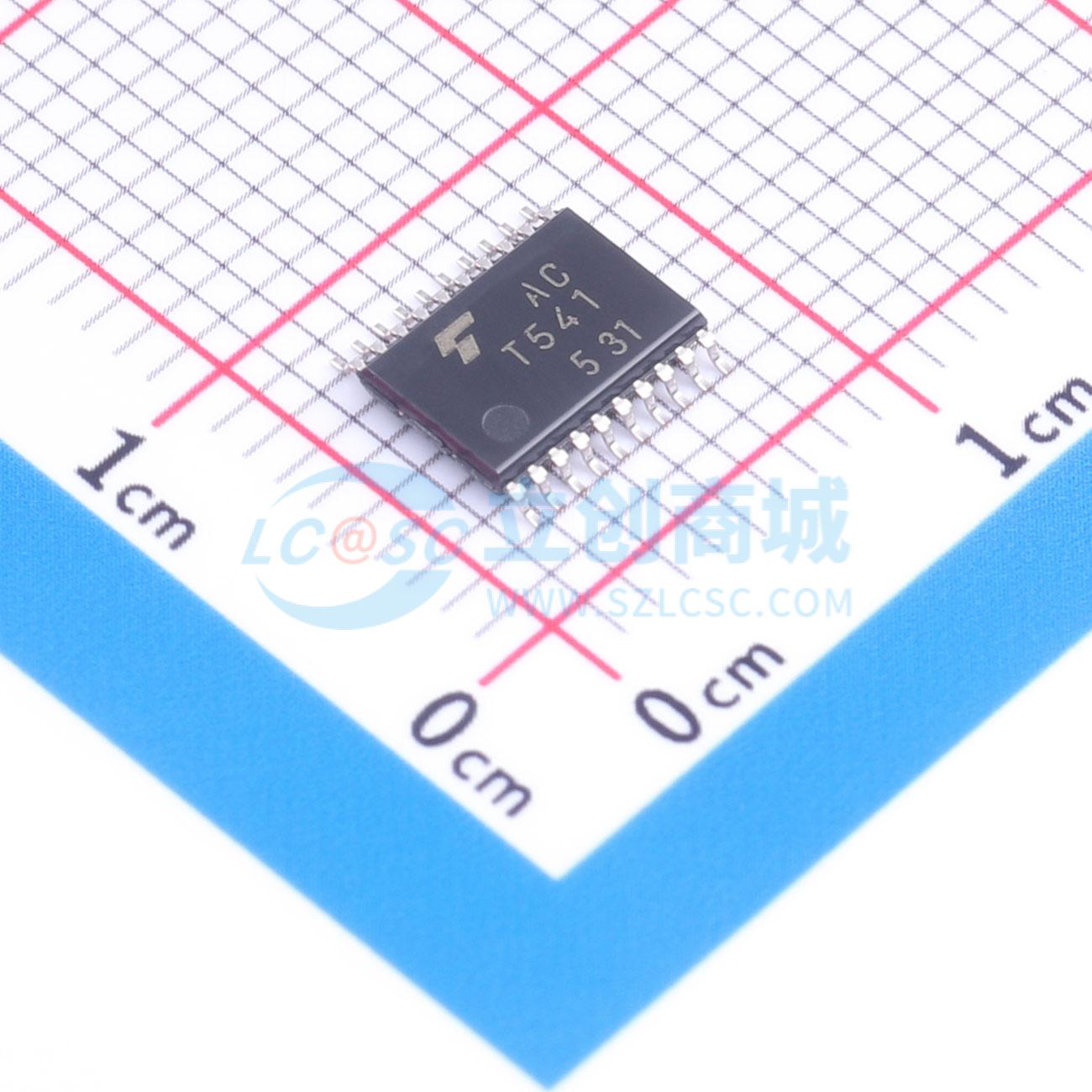

温馨提醒：图片仅供参考，商品以实物为准

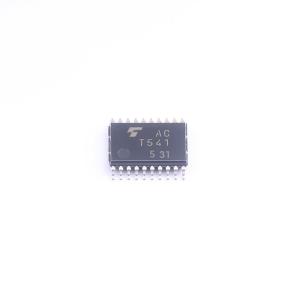

TC74ACT541FT(EL)
CMOS八进制总线缓冲器，高速运行且低功耗，可作为电平转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TC74ACT541FT(EL)
- 商品编号
- C26433338
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.155056克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | TTL兼容CMOS | |
| 输出类型 | 三态 | |
| 工作电压 | 4.5V~5.5V | |
| 元件数 | - | |
| 每个元件位数 | - | |
| 通道类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 系列 | 74ACT | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 160uA | |
| 传播延迟(tpd) | 10.3ns@5.5V,50pF | |
| 功能特性 | - |
商品概述
TC74ACT540FT 和 TC74ACT541FT 是采用硅栅和双层金属布线 C2MOS 技术制造的先进高速 CMOS 八进制总线缓冲器。它们在保持 CMOS 低功耗的同时，实现了与等效双极肖特基 TTL 相似的高速操作。这些器件可用作将 TTL 或 NMOS 与高速 CMOS 接口的电平转换器，输入与 TTL、NMOS 和 CMOS 输出电压电平兼容。TC74ACT540FT 是反相类型，TC74ACT541FT 是非反相类型。当 G1 或 G2 为高电平时，终端输出处于高阻抗状态。所有输入均配备了防止静电放电或瞬态过电压的保护电路。
商品特性
- 宽工作温度范围：T_opr = -40 至 125℃（注 1）
- 高速：在 V_CC = 5.0V 时，t_pd = 4.3ns（典型值）
- 低功耗：在 T_a = 25℃ 时，I_cc = 8.0μA（最大值）
- 与 TTL 输入兼容：V_IL = 0.8V（最大值），V_IH = 2.0V（最小值）
- 输出电流：|I_OH|/I_OL = 24mA（最小值）（V_CC = 4.5V）
- 平衡的传播延迟：tPLH ≈ tPHL
- 引脚和功能与 74F540/541 兼容
