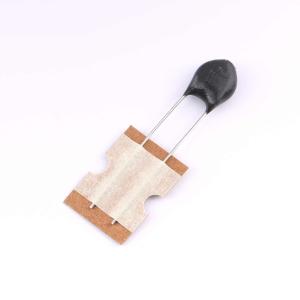

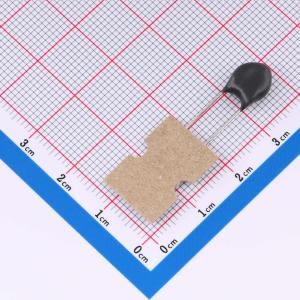

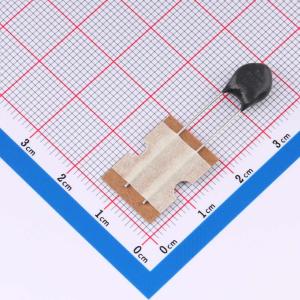

TND07SV680KTBAAAA0
135V 3.3J
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 当加载的浪涌能量远远超过压敏电阻射量而致使压敏电阻损坏时，有时候压敏电阻的外包装树脂将会着火燃烧。TNR SV系列，是压敏电阻在吸收了过大的浪涌能量后万一遭到损坏时，能抑制封装树脂的燃烧及飞散，从而防止引起二次伤害。
- 品牌名称
- NCC(日本贵弥功)
- 商品型号
- TND07SV680KTBAAAA0
- 商品编号
- C26437324
- 商品封装
- 插件
- 包装方式
- 编带
- 商品毛重
- 0.8628克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 压敏电阻 | |
| 压敏电压 | 68V | |
| 钳位电压 | 135V | |
| 工作电压(DC) | 55V | |
| 工作电压(AC) | 40V |
| 属性 | 参数值 | |
|---|---|---|
| 峰值浪涌电流 | 250A | |
| 能量 | 3.3J | |
| 静态电容 | 2.6nF | |
| 静态功率 | 20mW | |
| 脚间距 | 5mm |
商品概述
当加载的浪涌能量远超压敏电阻容量并导致其损坏时，压敏电阻的外壳树脂可能着火。SV系列压敏电阻旨在抑制其因吸收过大浪涌能量而损坏时，封装树脂的燃烧和飞散，从而防止二次损害。
商品特性
- 在因过压导致压敏电阻损坏时，抑制封装树脂的燃烧和飞散。
- 耐候性能提升：高温负荷125℃，1000小时；耐湿负荷85℃/85%RH，1000小时；温度循环-40℃ ⇔ +125℃，1000次循环。
- 封装阻燃等级高，通过JIS、UL等标准的点火测试，符合UL标准（离焰后15秒内自熄）。
- 封装树脂材料：采用UL94V-0级阻燃树脂（无卤）。
- 通用电气特性与高浪涌电流耐受能力的V系列压敏电阻相同。
- 通过UL、CSA、VDE认证。
- 符合AEC-Q200标准。
应用领域
- 各种半导体器件的过压保护
- 各类设备感应雷击浪涌的保护
- 吸收电机、继电器等开关浪涌
- 汽车蓄电池断开充电时的浪涌吸收
- 点火器关闭浪涌的吸收
