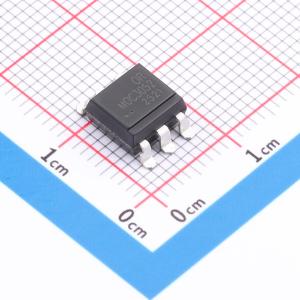

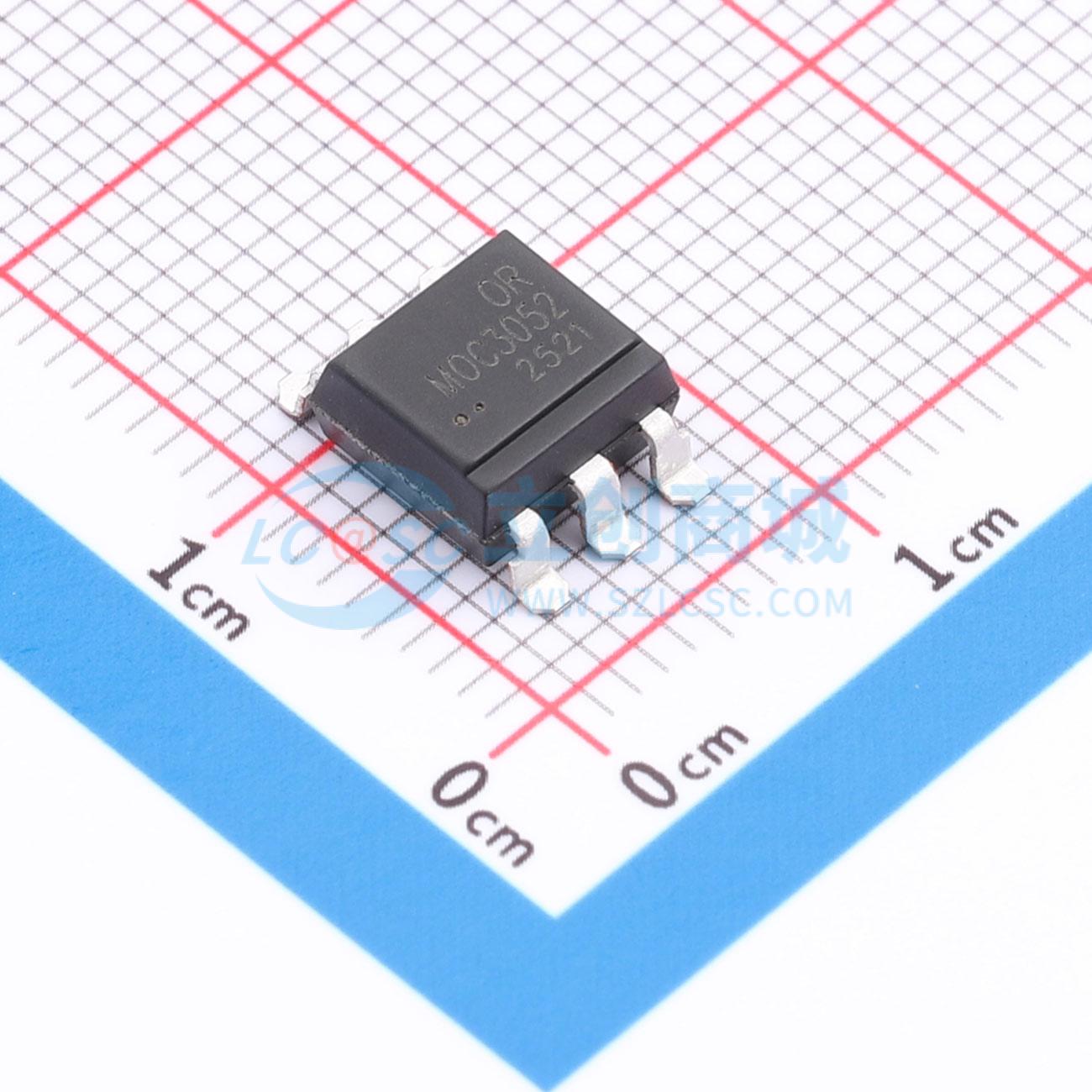

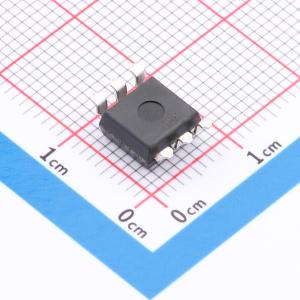

OR-MOC3052(L)S-TA1
光耦合器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 由一个砷化镓红外发光二极管与一个单片硅非零电压交叉光控双向可控硅光耦合组成。它们设计用于逻辑系统接口中的分立功率双向可控硅，如固态继电器、工业控制、电机、螺线管和家用电器。
- 品牌名称
- Orient(奥伦德)
- 商品型号
- OR-MOC3052(L)S-TA1
- 商品编号
- C26350201
- 商品封装
- SMD-6P,56.5x7.1mm
- 包装方式
- 编带
- 商品毛重
- 0.640714克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 可控硅输出光耦 | |
| 通道数 | 1 | |
| 过零功能 | 无 | |
| 输入类型 | DC | |
| 可控硅类型 | 双向可控硅 | |
| 负载电压 | 600V | |
| 输出电流(It(rms)) | 100mA | |
| 正向压降(Vf) | 1.2V | |
| 正向电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态dv/dt | 1000V/us | |
| 隔离电压(Vrms) | 5kV | |
| 耗散功率(Pd) | 250mW | |
| 工作温度 | -40℃~+110℃ | |
| 端子数 | 6 | |
| 保持电流(Ih) | 540uA | |
| 浪涌电流 | 1A | |
| 功能特性 | - |
商品概述
OR-MOC302X(L)/305X(L)/307X(L)系列器件均包含一个GaAs红外发射二极管，该二极管与单片硅非零电压交叉光电双向可控硅光耦合。它们设计用于与分立式功率双向可控硅配合，作为逻辑系统（例如固态继电器、工业控制、电机、螺线管和消费电器）的接口。
商品特性
- 输入与输出之间具有高隔离电压（Viso：5000 V rms）
- 6引脚非零交叉光电隔离器双向可控硅驱动器输出
- 高重复峰值断态电压VDRM：OR-MOC302X：最小400V；OR-MOC305X：最小600V；OR-MOC307X：最小800V
- 高临界断态电压上升率（dV/dt：最小1000V/μs）
- 提供双列直插封装、宽引脚间距封装和表面贴装封装
- 工作温度范围 -40°C 至 +110°C
- 安全认证：UL认证（编号E323844）、VDE认证（编号40029733）、CQC认证（编号CQC19001231480）
- 符合RoHS、REACH标准
- 湿度敏感等级（MSL）1级
应用领域
- 交流电机驱动器
- 交流电机启动器
- 静态功率开关
- 照明控制
- 螺线管/阀门控制
- 固态继电器
- 温度控制
