温馨提醒：图片仅供参考，商品以实物为准

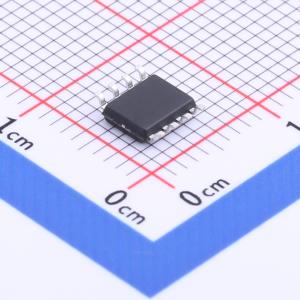

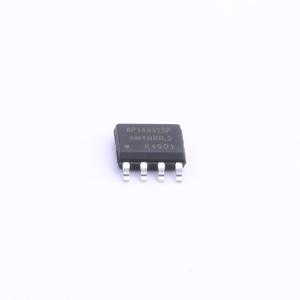

KP14652SPA

PWM调光、降压式恒流LED功率开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: KP1465X 系列是高度集成的降压型恒流 LED 功率开关，芯片采用了准谐振的工作模式，无需辅助绕组检测消磁。同时 KP1465X 还集成了独有的调光技术，能提供高精度的 PWM 信号调光。 KP1465X 内部集成有 500V 高压 MOSFET 和 650V 高压供电电路，简化了系统的设计和生产成本。
品牌名称: Kiwi Instruments(必易微)
商品型号: KP14652SPA
商品编号: C2692532
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.185克(g)

商品参数

商品概述

KP1465X 系列是高度集成的降压型恒流 LED 功率开关，芯片采用了准谐振的工作模式，无需辅助绕组检测消磁。同时 KP1465X 还集成了独有的调光技术，能提供高精度的 PWM 信号调光。 KP1465X 内部集成有 500V 高压 MOSFET 和 650V 高压供电电路，简化了系统的设计和生产成本。芯片集成高精度的电感电流采样技术，可以获得高精度的恒流输出，且输出的线电压和负载调整率表现优异。 KP1465X 集成有完备的保护功能以保障系统安全可靠的运行，如：欠压保护功能 (UVLO)、逐周期电流限制 (OCP)、过热保护 (OTP)、输出过压保护(OVP)、LED 开路和短路保护等。

商品特性

PWM 调光功能
1%~100%宽调光范围
全调光范围无频闪
10mW 超低待机损耗
集成高压 500V MOSFET
集成 650V 高压自供电电路
无 VDD 电容设计
准谐振模式高效率工作
±4%恒流精度
优异的线电压和负载调整率
内部保护功能：输出过压保护 (OVP)、逐周期电流限制 (OCP)、前沿消隐 (LEB)、LED 开路和短路保护、过热保护 (OTP)
封装类型 SOP - 8 和 DIP - 7

应用领域

智能 LED 照明应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	开关频率	500Hz~4kHz
	通道数	1
	调光	PWM
	特性	过流保护(OCP)；过压保护(OVP)；过温保护(OTP)；短路保护(SCP)

	属性	参数值
	拓扑结构	降压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
	恒流精度	4%
